تحلیل سقف تیرچه و بلوک

خرداد ۲۸, ۱۳۹۵ | پایگاه دانش | ۰ دیدگاه

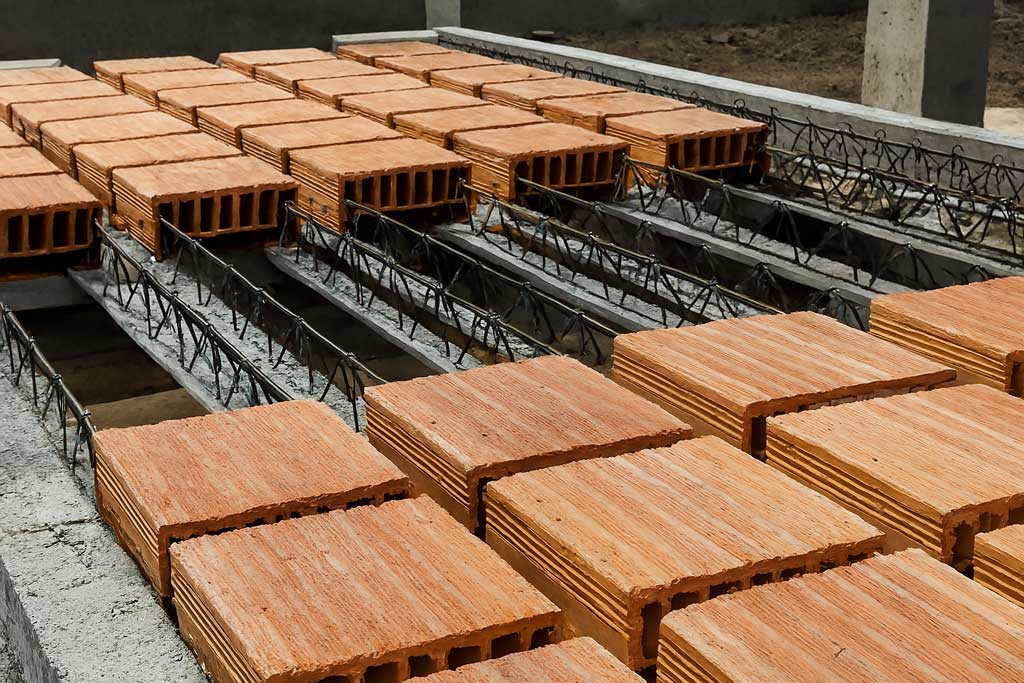

سقف تیرچه و بلوک جزء دال های یک طرفه به حساب می آید که در این نوع سقف برای کاهش بار مرده از بلوک های توخالی بسیار سبک (مجوف) بتنی یا سفالی برای پر کردن سقف استفاده می شود.
کاربرد تیرچه و بلوک در ساختمان:
تیرچه و بلوک برای پوشش سقف ساختمان های اسکلت آجری و اسکلت فلزی واسکلت بتن ارمه استفاده می شود.
اما چرا جزء بهترین ها است ؟
۱: باعث سبکی سقف می گردد
۲: دوام خوب در مقابل آ تش سوزی دارد
۳: مقاومت خوبی در مقابل نیروهای افقی مانند باد و زلزله دارد
۴: عایق صوتی خوبی است
۵: عایق حرارتی در مقابل سرما وگرماست
۶: عایق رطوبتی است
۷: صاف و هموار بودن سطح زیر و روی سقف پس از اجرا از دیگر محاسن این نوع سقف محسوب می گردد
اما همانند دیگر سقفها این نوع سقف نیز دارای معایبی نیز هست که عمده عیب آن:
۱: اجرای آن نسبت به سقف های مشابه زمان زیادی نیاز دارد
۲:اجرای سقف تیرچه و بلوک نیاز به نیروی ماهر و متخصص دارد که متاسفانه به این موضوع اهمیت چندانی داده نمی شود
۳: و بزرگترین عیب این سقف این است که در دهانه های بزرگ نمی توان استفاده گردد
ارتفاع بلوک و ضخامت سقف

سقف ۲۵ > بلوک ۱۸
سقف ۳۰ > بلوک ۲۲
سقف ۳۵ > بلوک ۲۶

نکات مربوط به تیرچه ها:
نکته ۱: اندازه عرض تیرچه ها ۸تا ۱۲ سانتیمتر است.
نکته ۲: ضخامت تیرچه ها معمولا ۴ سانتیمتر است.
نکته ۳: پس ازبتن ریزی تیرچه ها آن را بوسیله ویبراتور خوب ویبره کنیم.
نکته ۴: بتن داخل قالب فلزی یا سفالی جهت ساخت تیرچه با عیار ۴۰۰ تا ۵۰۰ کیلوگرم سیمان در متر مکعب بتن ریز با مصالح سنگی ریزدانه تهیه شود.
نکته ۵: فاصله محوروسط تا محوروسط تیرچه دیگر معمولا ۵۰ سانتیمتر شود.

سقف تیرچه و بلوک
پاره ای از محدودیت ها و ویژگیهای فنی سقف تیرچه و بلوک شامل تیرچه پیش ساخته نیز می شود. در زیر ویژگیهای مهم اجزای تشکیل دهنده خود تیرچه ، مورد بحث قرار می گیرد.
تیرچه پیش ساخته از قسمت های زیر تشکیل می یابد :
* عضو کششی
* میلگردهای عرضی
* میلگرد بالائی
* بتن پاشنه

سقف تیرچه و بلوک
عضو کششی

حداقل تعداد میلگرد کششی دو عدد بوده و سطح مقطع میلگردهای کششی از طریق محاسبه تعیین می شود . در هر صورت ، سطح مقطع میلگرد کششی برای فولاد نرم، از ۰٫۰۰۲۵، و برای فولاد نیم سخت و سخت، از ۰٫۰۰۱۵ برابر سطح مقطع جان تیر نباید کمتر باشد. توصیه می شود قطر میلگرد کششی از ۸ میلیمتر کمتر و از ۱۶ میلیمتر بیشتر نباشد. در مورد تیرچه هایی که ضخامت بتن پاشنه آنها ۵٫۵ سانتیمتر یا بیشتر باشد، می توان حداکثر قطر میلگرد کششی را به ۲۰ میلیمتر افزایش داد. برای صرفه جویی در مصرف فولاد و پیوستگی بهتر آن با بتن، معمولا از میلگرد آجدار، به عنوان عضو کششی استفاده می شود. حداکثر سطح مقطع میلگردهای کششی، بستگی به نوع فولاد و بتن مصرفی دارد.

نکته بسیار حائز اهمیت این است که در عمل باید از تطبیق مقاومت میلگردهای مورد استفاده با مقاومت قید شده در جدول‌ها و محاسبات اطمینان حاصل کرد.

در صورت استفاده از میلگردهای کششی به تعداد بیش از دو عدد ، دو میلگرد طولی باید در سرتاسر طول تیرچه ادامه یابند ، ولی طول مورد نیاز بقیه میلگردها را می توان با توجه به نمودار لنگر خمشی محاسبه و در مقطعی که مورد نیاز نیست، قطع نمود.

فاصله آزاد بین میلگردهای کششی نباید از قطر بزرگترین دانه شن بتن مورد مصرف در پاشنه تیرچه به اضافه ۵ میلیمتر کمتر باشد.

فاصله میلگرد کششی از لبه جانبی بتن پاشنه تیرچه ، به شرط وجود بلوک، نباید از ۱۰ میلیمتر کمتر باشد و فاصله آزاد میلگرد کششی از سطح پائین تیرچه (پوشش بتنی روی میلگرد) نباید از ۱۵ میلیمتر کمتر باشد. در صورتی که از کفشک (قالب سفالی) استفاده شود، فاصله آزاد میلگرد کششی از قسمت بالائی کفشک نباید از ۱۰ میلیمتر کمتر باشد.

پوشش روی میلگردها که در بالا شرح داده شد ، مربوط به تیرچه های مورد استفاده برای فضاهای داخلی ساختمانهاست. در صورتی که این تیرچه ها در محیط های باز ، مانند بالکن یا در فضاهایی که دارای مواد زیان آور برای بتن می باشند ، ادامه یابند ، اجرای یک لایه اندود ماسه سیمان پر مایه به ضخامت حداقل ۱۵ میلیمتر در زیر پوشش ، ضروری است. در ساختمانهائی که خورندگی فراگیر است یا در اقلیمهای خورنده باید حداقل ضخامت پوشش بتنی روی میلگردها رابه ۳۰ میلیمتر افزایش داد.
