دریچه‌های هوا یکی از مهم‌ترین اجزای سیستم‌های تهویه مطبوع و تأسیسات مکانیکی ساختمان هستند که نقش انتقال، توزیع، بازگشت و تخلیه هوا را بر عهده دارند. اگرچه بسیاری از افراد هنگام طراحی ساختمان توجه خود را به تجهیزات اصلی مانند هواساز، چیلر یا فن کویل معطوف می‌کنند، اما کیفیت و نحوه انتخاب دریچه‌های هوا نیز تأثیر مستقیمی بر عملکرد کل سیستم تهویه دارد. به همین دلیل مقررات ملی ساختمان و استانداردهای مهندسی الزامات مشخصی را برای طراحی و اجرای این تجهیزات در نظر گرفته‌اند.
در این مقاله به بررسی مهم‌ترین استانداردها و ضوابط نظام مهندسی در زمینه دریچه‌های هوای ساختمان می‌پردازیم.
اهمیت رعایت استانداردها در انتخاب دریچه هوا
دریچه هوا آخرین بخش از شبکه توزیع هوا محسوب می‌شود و هوای تأمین شده توسط سیستم تهویه از طریق آن وارد فضا یا از محیط خارج می‌شود. در صورتی که دریچه به‌درستی انتخاب نشود، مشکلاتی مانند توزیع نامناسب هوا، افزایش صدای سیستم، افت فشار بالا، کاهش راندمان تجهیزات و ایجاد نارضایتی کاربران به وجود خواهد آمد.
به همین دلیل مهندسان تأسیسات مکانیکی هنگام طراحی سیستم‌های تهویه مطبوع، مشخصات دریچه‌ها را بر اساس الزامات مبحث ۱۴ مقررات ملی ساختمان و استانداردهای معتبر بین‌المللی تعیین می‌کنند.
تولید دریچه هوای ساختمانی مطابق استانداردهای مهندسی
امروزه تولیدکنندگان معتبر دریچه‌های هوا تلاش می‌کنند محصولات خود را مطابق با الزامات مبحث ۱۴ مقررات ملی ساختمان و استانداردهای رایج صنعت تهویه تولید کنند. استفاده از متریال باکیفیت، رعایت اصول آیرودینامیکی، پوشش رنگ مقاوم و کنترل کیفیت در فرآیند تولید از جمله عواملی است که می‌تواند بر عملکرد و طول عمر دریچه‌ها تأثیرگذار باشد. کارخانه دریچه سازی رحمتی به عنوان یکی از تولیدکنندگان تخصصی دریچه‌ها، لوورها و تجهیزات توزیع هوا، محصولات خود را با بهره‌گیری از آلومینیوم باکیفیت، پوشش رنگ پودری الکترواستاتیک و امکان تولید در ابعاد سفارشی عرضه می‌کند تا نیاز پروژه‌های ساختمانی، صنعتی و تجاری را مطابق با استانداردهای رایج صنعت تأسیسات برآورده سازد.
مبحث ۱۴ مقررات ملی ساختمان و دریچه‌های هوا
مهم‌ترین مرجع قانونی در ایران برای طراحی سیستم‌های تهویه و تأسیسات مکانیکی، مبحث چهاردهم مقررات ملی ساختمان است. این مبحث الزامات مربوط به تأمین هوای تازه، تهویه فضاها، کیفیت هوای داخلی و عملکرد سیستم‌های توزیع هوا را مشخص می‌کند.
بر اساس این مقررات، دریچه هوا باید به گونه‌ای انتخاب شوند که بتوانند حجم هوای مورد نیاز هر فضا را بدون ایجاد افت فشار غیرمجاز یا افزایش سطح صدا تأمین کنند. همچنین توزیع هوا باید به شکلی انجام شود که آسایش حرارتی ساکنان ساختمان حفظ شود.
1) استاندارد دبی هوا و ابعاد دریچه
یکی از مهم‌ترین معیارهای طراحی دریچه هوا، حجم هوایی است که باید از آن عبور کند. مهندسان تأسیسات ابتدا میزان هوای مورد نیاز هر فضا را محاسبه می‌کنند و سپس بر اساس دبی هوا، ابعاد مناسب دریچه را تعیین می‌کنند.
انتخاب دریچه کوچک‌تر از ظرفیت مورد نیاز باعث افزایش سرعت جریان هوا، ایجاد صدای آزاردهنده و افت فشار زیاد می‌شود. از طرف دیگر استفاده از دریچه بیش از حد بزرگ نیز علاوه بر افزایش هزینه، ممکن است ظاهر نامناسبی در فضا ایجاد کند.
به همین دلیل ابعاد دریچه باید متناسب با حجم هوای عبوری، نوع کاربرد و محل نصب انتخاب شود.
2) استاندارد سرعت هوا در دریچه‌ها
سرعت خروج هوا از دریچه یکی از عوامل مهم در کیفیت عملکرد سیستم تهویه است. اگر سرعت هوا بیش از حد زیاد باشد، ساکنان احساس جریان مستقیم هوا خواهند داشت و سطح صدای سیستم نیز افزایش می‌یابد.
در ساختمان‌های مسکونی، اداری و تجاری معمولاً سرعت خروج هوا از دریچه‌های رفت در محدوده‌ای انتخاب می‌شود که ضمن تأمین جریان مناسب، آسایش کاربران حفظ شود. در فضاهای صنعتی ممکن است سرعت‌های بالاتری مورد استفاده قرار گیرد.
کنترل سرعت هوا یکی از دلایل اصلی استفاده از دریچه‌های مناسب با سطح آزاد کافی است.

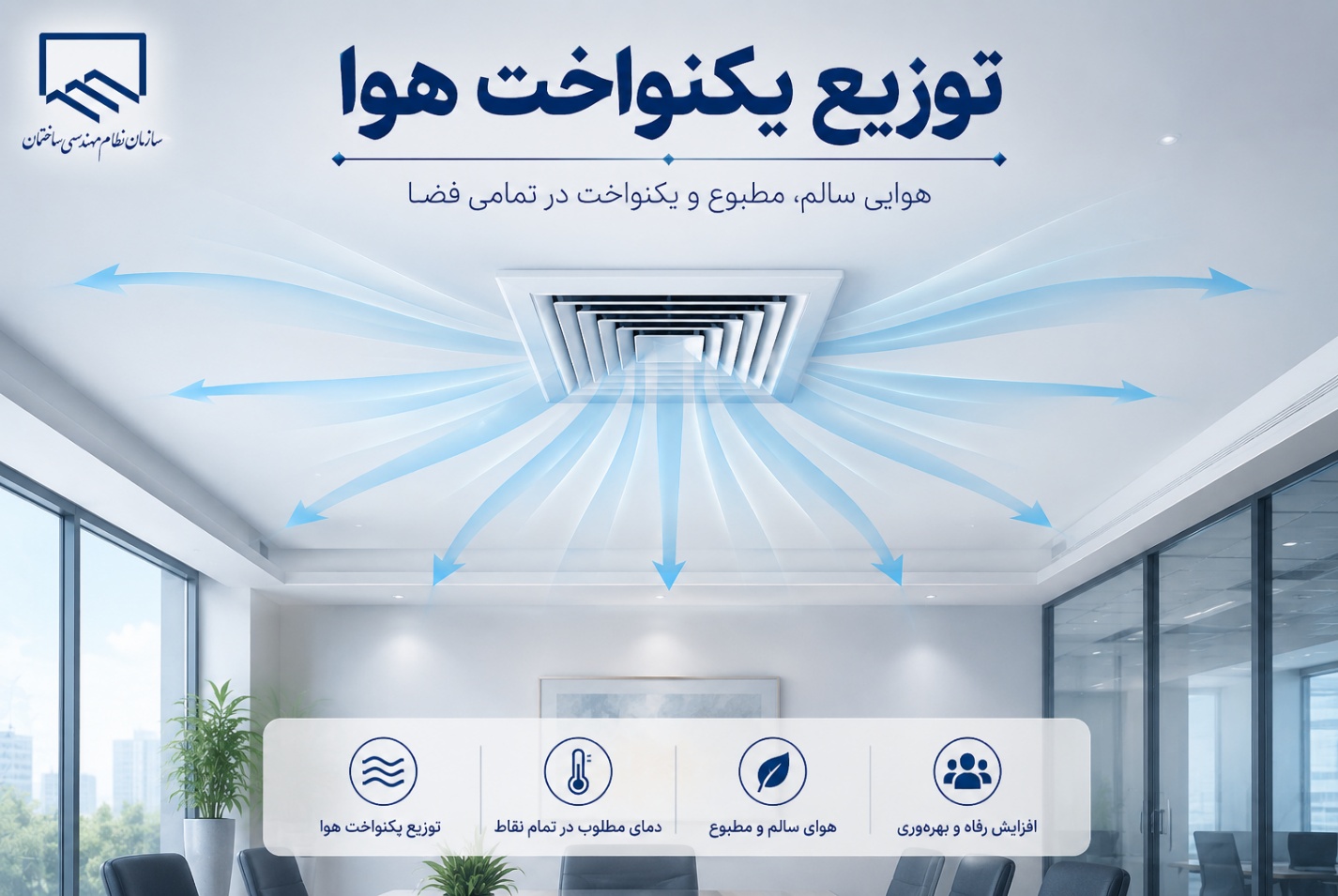

3) الزامات مربوط به توزیع یکنواخت هوا
یکی از اهداف اصلی طراحی دریچه‌های هوا، توزیع یکنواخت جریان هوا در محیط است. نوع پره‌ها، زاویه تنظیم آن‌ها و محل نصب دریچه تأثیر مستقیمی بر الگوی پخش هوا دارند.

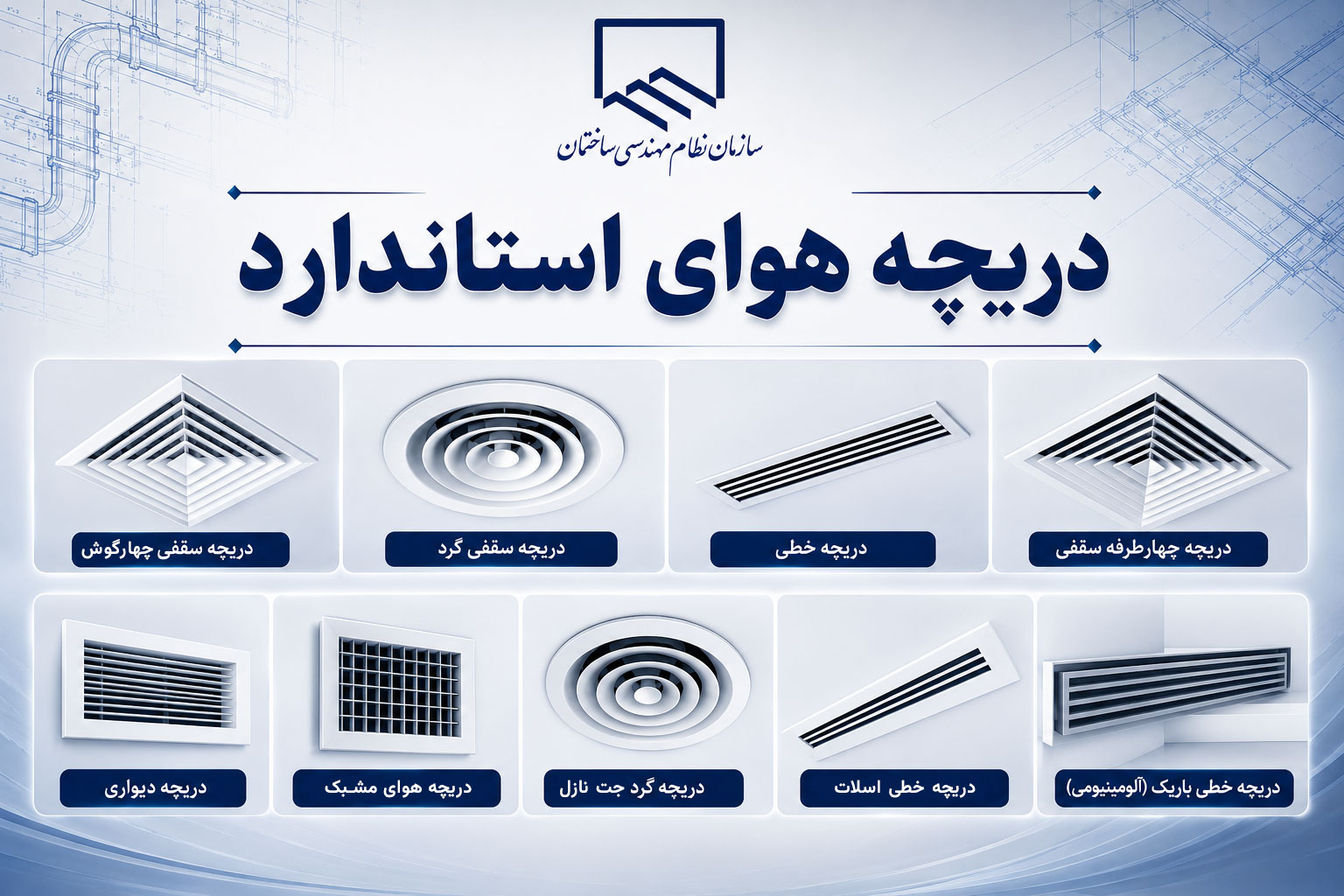

به همین دلیل برای هر کاربرد از نوع خاصی از دریچه استفاده می‌شود. برای مثال:
- دریچه‌های خطی برای فضاهای مدرن و طولانی
- دریچه‌های چهارطرفه سقفی برای توزیع یکنواخت در محیط‌های اداری
- دریچه‌های مشبک برای هوای برگشت
- دریچه‌های اسلوت برای معماری‌های مدرن
- لوورها برای ورود و خروج هوا از فضاهای خارجی
انتخاب صحیح نوع دریچه باعث بهبود راندمان سیستم تهویه و افزایش آسایش حرارتی خواهد شد.
4) الزامات مربوط به سطح صدا
یکی از موارد مورد توجه در مقررات طراحی تأسیسات، کنترل نویز ناشی از سیستم تهویه است. دریچه‌های هوا نباید باعث ایجاد صدای آزاردهنده در محیط شوند.
افزایش سرعت هوا، انتخاب ابعاد نامناسب دریچه، طراحی نادرست کانال‌کشی و استفاده از دریچه‌های بی‌کیفیت می‌تواند موجب افزایش سطح صدا شود. در پروژه‌های حساس مانند بیمارستان‌ها، هتل‌ها، مراکز آموزشی و ساختمان‌های اداری معمولاً کنترل سطح نویز اهمیت بیشتری پیدا می‌کند.
در چنین شرایطی از دریچه‌های آکوستیک یا لوورهای آکوستیک استفاده می‌شود تا میزان انتقال صدا کاهش یابد.
5) استانداردهای حریق و ایمنی
مبحث سوم مقررات ملی ساختمان که به حفاظت ساختمان در برابر حریق اختصاص دارد، ضوابطی را برای جلوگیری از گسترش دود و آتش از طریق کانال‌های هوا در نظر گرفته است.
در محل عبور کانال‌ها از دیوارها و سقف‌های مقاوم در برابر آتش، استفاده از دمپرهای حریق الزامی است. این تجهیزات هنگام افزایش دما به صورت خودکار مسیر عبور هوا را مسدود می‌کنند و مانع انتقال آتش به سایر بخش‌های ساختمان می‌شوند.
همچنین در برخی پروژه‌ها از دریچه‌ها و تجهیزات مقاوم در برابر حریق استفاده می‌شود تا الزامات ایمنی ساختمان رعایت گردد.
6) استانداردهای لوورهای هوارسان
لوورها از جمله تجهیزات پرکاربرد در تأسیسات مکانیکی ساختمان هستند که برای ورود یا خروج هوا در نما، موتورخانه، اتاق ژنراتور، اتاق برق و سایر فضاهای تأسیساتی مورد استفاده قرار می‌گیرند.
بر اساس ضوابط طراحی، لوورها باید ویژگی‌های زیر را داشته باشند:
- مقاومت مناسب در برابر شرایط جوی
- استحکام کافی در برابر فشار باد
- حداقل افت فشار ممکن
- جلوگیری از نفوذ باران و آب
- امکان نصب توری برای جلوگیری از ورود پرندگان و حشرات
- مقاومت مناسب در برابر خوردگی
در مناطق مرطوب معمولاً استفاده از لوورهای آلومینیومی با پوشش رنگ پودری الکترواستاتیک توصیه می‌شود.
7) الزامات جنس و پوشش دریچه‌ها
یکی دیگر از موارد مهم در استانداردهای طراحی، انتخاب جنس مناسب برای دریچه هوا است. متداول‌ترین متریال مورد استفاده شامل موارد زیر هستند:
- آلومینیوم
- فولاد گالوانیزه
- استیل ضدزنگ
- ABS و پلیمرهای مهندسی
دریچه‌های آلومینیومی به دلیل وزن کم، مقاومت مناسب در برابر خوردگی و طول عمر بالا، بیشترین کاربرد را در ساختمان‌های مسکونی، اداری و تجاری دارند.
برای افزایش دوام و زیبایی ظاهری نیز معمولاً از پوشش رنگ پودری الکترواستاتیک استفاده می‌شود.
استانداردهای بین‌المللی مورد استفاده در طراحی دریچه هوا
علاوه بر مقررات ملی ساختمان، بسیاری از مهندسان مشاور از استانداردهای معتبر جهانی نیز استفاده می‌کنند. مهم‌ترین این استانداردها عبارت‌اند از:
- ASHRAE Fundamentals
- ASHRAE Standard 62.1
- ASHRAE Standard 55
- SMACNA HVAC Standards
- AMCA Standards
این استانداردها روش‌های محاسبه دبی هوا، افت فشار، سطح صدا، راندمان توزیع هوا و مشخصات عملکردی دریچه‌ها را مشخص می‌کنند.
جمع‌بندی
دریچه هوا تنها یک قطعه تزئینی در انتهای کانال نیست، بلکه بخشی مهم از سیستم تهویه ساختمان محسوب می‌شود که عملکرد آن تأثیر مستقیمی بر کیفیت هوای داخلی، آسایش حرارتی، مصرف انرژی و سطح صدای محیط دارد. به همین دلیل انتخاب و نصب دریچه‌های هوا باید بر اساس الزامات مبحث ۱۴ مقررات ملی ساختمان، ضوابط ایمنی حریق و استانداردهای معتبر مهندسی انجام شود.
رعایت این استانداردها علاوه بر افزایش راندمان سیستم تهویه، موجب کاهش هزینه‌های بهره‌برداری، افزایش عمر تجهیزات و ایجاد محیطی سالم و راحت برای ساکنان ساختمان خواهد شد.
