سقف وافل چیست؟
سقف وافل چیست؟ این موضوعی است که ما در این مقاله قصد داریم به آن بپردازیم. سقف وافل از بتن مسلح ساخته شده است، که علاوه بر ظاهر زیبا، از نظر اقتصادی و فنی مزایای زیادی نیز دارد. سقف‌های وافل به طور کلی در فضاهایی استفاده می‌شود که در آن وزن زیادی روی سقف وجود ندارد و سقف به طور کلی مسطح است. فرودگاه‌ها، ایستگاه‌های قطار و مترو، سالن‌ها، نمایشگاه‌ها و حتی منازل مسکونی… از جمله اماکنی هستند که در آن از سقف وافل استفاده شده است. در ادامه سقف وافل را به تفصیل برای شما توضیح می‌دهیم.
سقف وافل چیست؟
سقف وافل سازه‌‌ای جدید و مدرن است که از استحکام بالایی برخوردار بوده و برای سازه‌هایی مناسب است که در هنگام وقوع حادثه به حداقل لرزش نیاز دارد. سقف‌های لانه زنبوری ظاهری مشبک و پنجره‌‌ای مانند دارد و دلیل ظاهر آن، این است که حجم بتن مورد نیاز در آن، نسبت به سایر سازه‌ها بسیار کمتر است و بسیار سبکتر از آنها است، بنابراین می‌تواند گزینه‌‌ای اقتصادی، قابل اعتماد و مقرون به صرفه باشد.
این نوع ساخت و ساز برای سقف‌های بلندی که عریض هستند و از ستون گذاری به دلیل نداشتن تحمل بار پشتیبانی نمی‌کنند، مناسب است.
اهمیت استفاده سقف وافل در سازه‌ها
بسیاری از مهندسان به دنبال راه حل‌هایی برای کاهش هزینه‌ها و حفظ استحکام سازه هستند. بنابراین، استفاده از سقف‌های وافل ممکن است راه حل خوبی برای مهندسان باشد. زیرا نه تنها هزینه‌ها را کاهش می‌دهند، بلکه کارگران را نیز ایمن نگه می‌دارد. علاوه بر این، اجرای سقف وافل با طرح مشخص و پیمانکار مجرب می‌تواند زمان اجرای سرمایه گذاری را کوتاه کند که هم برای پیمانکاران و هم برای کارفرما مفید است.
مزیت اصلی سقف وافل حذف ستون‌ها و دهانه‌های بلندتر آن است. ستون‌های اضافی به طور جدی بر ساختار سازه تأثیر می‌گذارد و وزن سازه و هزینه را افزایش می‌دهد. این سازه با پوشاندن دهانه طولانی‌تر، تعداد ستون‌های مورد نیاز سازه را کاهش می‌دهد. علاوه بر این، شکل مشبک سقف وافل ظرفیت باربری آن را در مقایسه با دال‌های معمولی افزایش داده است.
استفاده از سقف وافل در سازه به دلیل حذف ستون‌ها، کاهش وزن و افزایش ظرفیت باربری می‌تواند بسیار مقرون به صرفه باشد. از دیگر مزایای سقف وافل می توان به موارد زیر اشاره کرد:
- صنعتی‌سازی اجرای سقف‌های بتنی
- کاهش وزن و هزینه
- حفظ محیط زیست
- افزایش ایمنی و مقاومت در برابر زلزله و آتش‌سوزی
- کاهش مصرف سوخت و مواد اولیه
- افزایش عمر سازه
- کنترل کیفیت اجرا
- افزایش سرعت
- حذف مرحله ساخت، تولید وحملِ هر نوع تیرچه و بلوک
اجرای سقف وافل از صفر تا صد
ما در مورد شش مرحله اجرای سقف وافل بحث خواهیم کرد و هر مرحله را به اختصار شرح خواهیم داد:
۱ ) مرحله شمع بندی یا اسکفولد
در اکثر اجرای سقف‌ها، عملیات شمع بندی مرحله نخست است. برای سقف‌هایی با ارتفاع ۳-۳. ۵ متر، شمع بندی مناسب است، اما اگر ارتفاع بیشتر از این باشد، برای پوشاندن سطح زیر سقف باید از اسکفولد یا جک بلند استفاده کرد.
۲) مرحله قوطی کشی یا شاسی کشی
جعبه یک ابزار فلزی است که پس از بسته شدن روی شمع به عنوان نگهدارنده برای قالب‌های وافل عمل می‌کند. قوطی کشی به دو صورت انجام می‌شود. در روش اول قوطی‌ها را طوری قرار می‌دهند که دو لبه دو ردیف قالب وافل روی یک قوطی قرار گیرد. در روش دوم می‌توان هر قالب را در قالب قرار داد که هر ردیف از قالب روی یک قوطی قرار می‌گیرد.
۳)قالب بندی
قالب گذاری با توجه به این که از کدام روش قوطی کشی استفاده شده است، به دو روش اجرا می‌شود.
در روش اول که اکثر مهندسان از آن استفاده می‌کنند، پس از قرار دادن قالب‌ها بین قوطی‌ها از میلگردهای U شکل برای اتصال دو قالب مجاور استفاده می‌شود.
روش دیگر استفاده از قالب وافل قابل قفل است، که در این روش برای هر قالب بسته‌هایی در نظر گرفته شده است. بعد از اینکه قالب قرار گرفت، شما به راحتی می‌توانید قالب‌های مجاور را قفل کنید.
۴) مرحله آرماتور بندی
در این مرحله آرماتوربندی با طرح سقف لانه زنبوری انجام می‌شود. آرماتورهای کششی در فاصله و تعداد معینی بین قالب قرار می‌گیرند و آرماتور حرارتی با در نظر گرفتن فاصله از قالب به صورت مش گسترده بر روی قالب تنیده می‌شود.

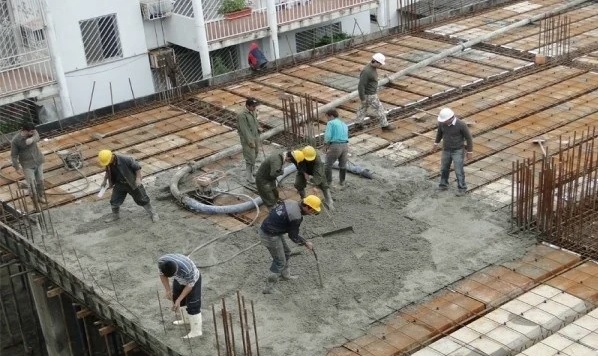

۵ ) مرحله بتن ریزی
بازرسی تمام سطوح تکیه گاه سقف برای اطمینان از نشتی بتن قبل از مرحله بتن ریزی مورد نیاز است. در این مرحله بتن جدید به محل آورده شده و طبق مشخصات طرح پروژه در بافت سقف ریخته می‌شود.
۶ ) مرحله باز کردن قالب‌ها
در اجرای نهایی این سقف‌ها، پس از سخت شدن بتن سقف و رسیدن به مقاومت نهایی، قالب‌های ویفل باز می‌شوند. بعد از پاکسازی وافل‌ها می‌توانید در جای دیگری از آنها استفاده کنید.
جزییات اجرایی سقف وافل
- برخی جزئیات بر نتیجه نهایی کار تأثیر می‌گذارد. به عنوان مثال، اگر استفاده از پایه‌های اطمینان از اسکافلد استفاده کنیم، ضریب اطمینان بیشتر است. ساخت سقف یکی از خطرناک‌ترین قسمت‌های ساخت و ساز است. جک ممکن است در برخی مواقع در برود و در بتن ریزی مشکل ایجاد کند. برای کاهش احتمال نشست در طول بتن ریزی باید از بهترین ماده استفاده شود.
- اجرای تیرچه درجا هم درجه پیوستگی و هم درجه صلبیت را افزایش می‌دهد. نتیجه این کار کاهش ارتعاشات سقف در حین بهره برداری است.
- مزیت سقف شیبدار کاهش بار مرده است و این کاهش وزن به دلیل وجود حفراتی است که در استحکام نهایی سقف تاثیری ندارد اما باعث کاهش وزن سقف می‌شود. توجه داشته باشید که در برخی از مکان‌ها مانند انتهای ستون و انتهای تیرها باید یک سقف توپر بسازید.
- یکی از مزایای سقف وافل دو طرفه بودن آن است که امکان باربری از دو طرف را فراهم می‌کند. بنابراین، می‌توانید به تعداد دلخواه به سازه تیرچه اضافه کنید. به این ترتیب با سقف، سبک‌ترین روش به عملکرد مورد نیاز خود دست خواهد یافت.
اجرای سقف وافل با اسکلت فلزی
یکی از مزایای مهم و چشمگیر در اجرای سقف وافل، قابلیت اجرای آن در هردو نوع اسکلت فلزی و بتنی است. این سازه در اسکلت فلزی نیز همانند اسکلت بتنی اجرا می‌شود منتهی تفاوت‌هایی در اجرا دارند که در ادامه به آنها می‌پردازیم. از وافل‌های یک طرفه و دو طرفه می‌توان در اسکلت فلزی استفاده کرد، در واقع تفاوت اجرای اسکلت فلزی و بتنی به همین موضوع مربوط می‌شود. در اسکلت فلزی اگر از قالب‌های وافل یک طرفه استفاده کنیم به تیرهای میانی نیاز داریم.
