سقف عرشه فولادی یکی از مدرن‌ترین روش‌های اجرای سقف در ساختمان‌سازی است که با ترکیب ورق‌های فولادی گالوانیزه و بتن، سازه‌ای سبک، مقاوم و اقتصادی ایجاد می‌کند. این نوع سقف به دلیل سرعت بالای اجرا، ایمنی بیشتر و کاهش مصرف فولاد و بتن، در پروژه‌های مسکونی، اداری و صنعتی کاربرد گسترده‌ای دارد. در ادامه با نحوۀ اجرای سقف عرشه فولادی، ابزارهای مورد نیاز و نکات مهم اجرایی آن آشنا می‌شویم.
معرفی سقف عرشه فولادی

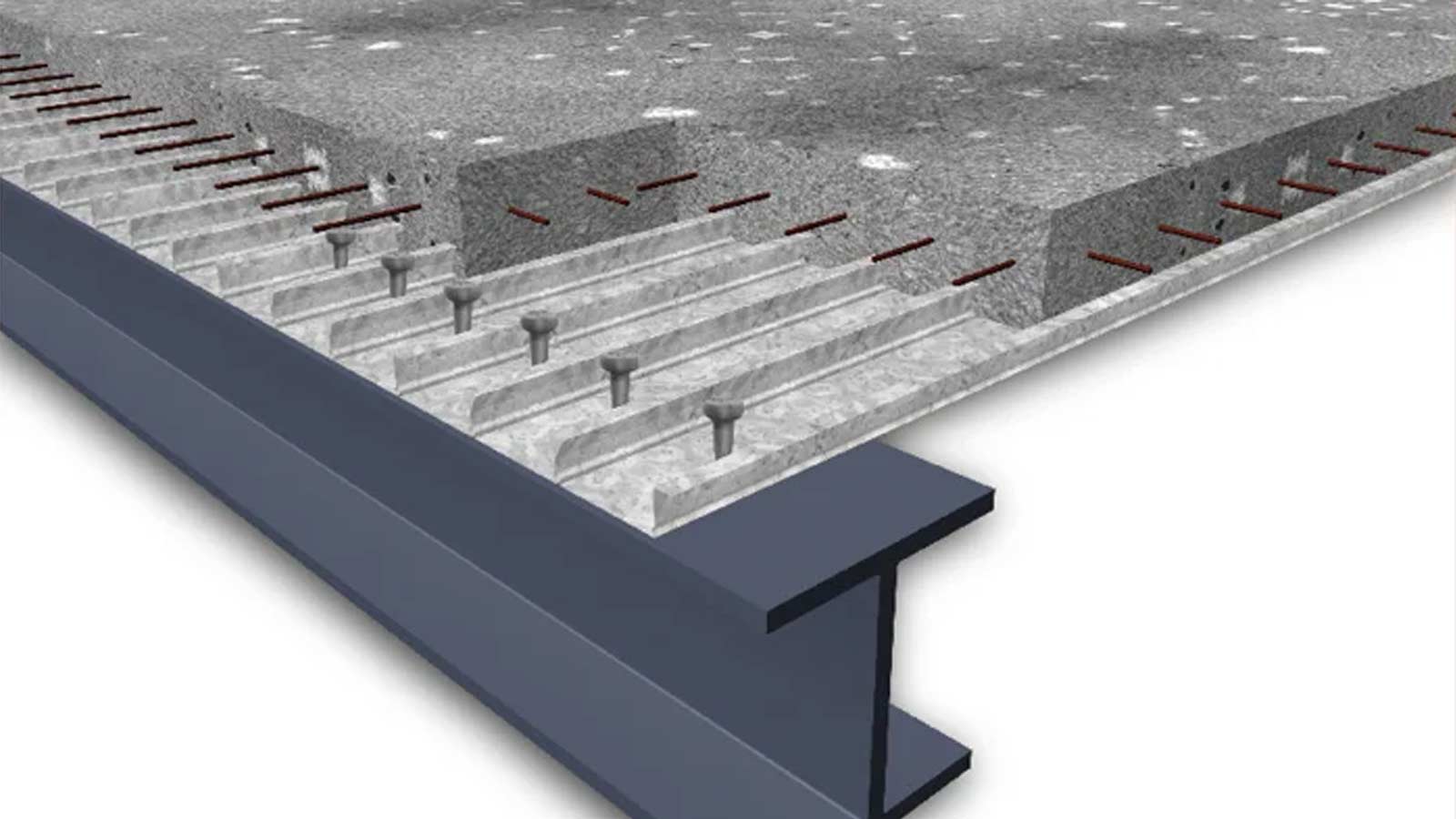

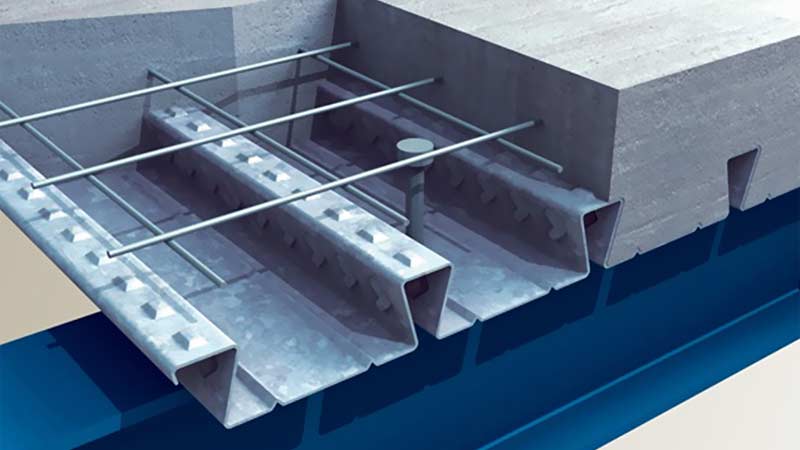

سقف عرشه فولادی، از ورق‌های فولادی ذوزنقه‌ای شکل تشکیل شده که به عنوان قالب دائمی زیر بتن قرار می‌گیرند. این ورق‌ها با میلگردهای برشی و بتن، یک سیستم مرکب ایجاد می‌کنند که بارهای وارده را به تیرهای سازه‌ای منتقل می‌سازد.
مزایای سقف عرشه فولادی
مزایای اجرای این سقف باعث شده تا ساختمان‌های بسیاری با استفاده از این روش ساخته شوند. برخی از این مزایا عبارتند از:
- سرعت اجرای بالا: به دلیل حذف قالب‌بندی و استفاده از ورق‌های آماده، زمان اجرا تا ۵۰ درصد کاهش می‌یابد.
- وزن کمتر: وزن تمام‌شدۀ سقف عرشه فولادی حدود ۳۰ تا ۴۰ درصد کمتر از سقف‌های سنتی است.
- افزایش ایمنی کارگاه: کاهش نیاز به قالب و شمع، موجب کاهش خطرات حین اجرا می‌شود.
- مقاومت بالا در برابر آتش و زلزله: ترکیب فولاد و بتن رفتار یکپارچه‌ای در برابر بارهای دینامیکی ایجاد می‌کند.
- امکان اجرای هم‌زمان چند طبقه: به علت تحمل بار کافی ورق‌ها، می‌توان هم‌زمان چند طبقه را بتن‌ریزی کرد.
مراحل اجرای سقف عرشه فولادی
پس از آشنایی با این روش اجرای سقف و مزایای آن، نوبت به بررسی روش اجرای سقف عرشه فولادی می‌رسد. در ادامه مراحل انجام این کار را با هم بررسی خواهیم کرد.
۱- آماده‌سازی سازه
در ابتدا باید تیرهای اصلی و فرعی سازه نصب و تراز شوند. هرگونه اختلاف ارتفاع یا ناصافی در تیرها می‌تواند در نصب ورق‌های عرشه و توزیع بتن اختلال ایجاد کند. پس از اطمینان از صحت تراز، محل دقیق قرارگیری ورق‌ها و گل‌میخ‌ها روی تیرها علامت‌گذاری می‌شود.
۲- نصب گل‌میخ
گل‌میخ یا برش‌گیر، قطعاتی فولادی با قطر معمولاً ۱۹ میلی‌متر است که با دستگاه جوش قوسی روی تیرها نصب می‌شود. وظیفۀ اصلی آن، اتصال مکانیکی بین ورق فولادی و بتن است تا از لغزش بین آن‌ها جلوگیری کند. در این مرحله خرید ابزار لازم مانند خرید اینورتر جوشکاری اهمیت بالایی دارد. برخی از مهم‌ترین نکات این مرحله عبارتند از:
- سطح تیرها باید کاملاً تمیز و بدون زنگ‌زدگی باشد.
- جوش گل‌میخ باید نفوذ کامل داشته باشد و با تست چکش کنترل شود.
- تعداد و فاصلۀ گل‌میخ‌ها بر اساس نقشه‌های سازه‌ای تعیین می‌شود.
۳- نصب ورق‌های فولادی
ورق‌های گالوانیزه ذوزنقه‌ای با ضخامت معمولاً بین ۰٫۸ تا ۱٫۲ میلی‌متر روی تیرها پهن می‌شوند. این ورق‌ها باید با دقت روی هم قرار گیرند تا درزها کاملاً بسته شوند. در زمان نصب این ورق‌ها باید به نکات کلیدی زیر توجه داشت.
- هم‌پوشانی ورق‌ها در جهت طولی باید حداقل ۵ سانتی‌متر باشد.
- درزها با پیچ خودکار یا پرچ به هم متصل شوند.
- جهت موج ورق‌ها باید عمود بر تیرهای فرعی باشد.
- برای جلوگیری از خوردگی، محل برش‌ها و جوش‌ها با رنگ ضدزنگ پوشش داده شود.
۴- مهاربندی و نصب پایه‌های موقت
در صورتی که دهانۀ سقف زیاد باشد، باید از پایه‌های موقت (شمع یا جک فلزی) در زیر ورق‌ها استفاده شود تا در زمان بتن‌ریزی از خمش و تغییر شکل جلوگیری گردد. پس از گیرش بتن، این پایه‌ها برداشته می‌شوند. همچنین برای جلوگیری از لغزش افقی، در نقاط خاص از تسمه‌های مهاربند بین تیرها استفاده می‌شود.
۵- نصب مش فولادی (شبکه میلگردی)

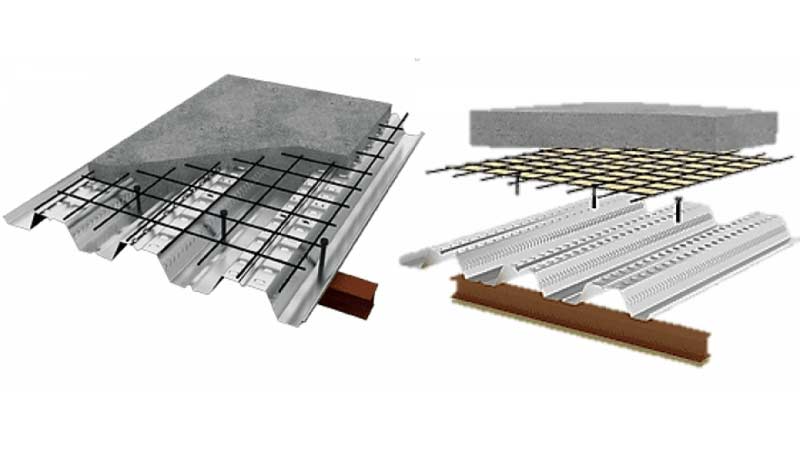

پس از اتمام نصب ورق‌ها، نوبت به اجرای شبکه میلگرد حرارتی می‌رسد. این شبکه معمولاً از میلگردهای قطر ۶ تا ۸ میلی‌متر تشکیل شده که در دو جهت عمود بر هم روی ورق‌ها قرار می‌گیرد. برای بریدن برخی قطعات در این مرحله نیاز به خرید سنگ فرز وجود دارد. در زمان نصب مش فولادی توجه به نکات زیر را از یاد نبرید.
- فاصله میلگردها معمولاً ۲۰ سانتی‌متر است.
- شبکه باید حداقل ۲ سانتی‌متر از سطح فوقانی ورق فاصله داشته باشد تا در داخل بتن قرار گیرد.
- در محل تقاطع میلگردها باید از سیم آرماتوربندی برای اتصال استفاده شود.
۶- اجرای بتن‌ریزی
در این مرحله از اجرای سقف عرشه فولادی در سازه بتنی، بتن با اسلامپ مناسب (حدود ۱۲ تا ۱۵ سانتی‌متر) روی ورق‌ها ریخته می‌شود. ضخامت بتن معمولاً بین ۵ تا ۱۰ سانتی‌متر در نظر گرفته می‌شود. توجه به برخی نکات در زمان اجرای بتن ریزی اهمیت بالایی دارد. این نکات عبارتند از:
- بتن‌ریزی باید به صورت پیوسته و یکنواخت انجام شود.
- از تجمع بتن در یک نقطه خودداری کنید تا ورق دچار خمش نشود.
- ویبره سبک برای تراکم بتن به کار رود تا به ورق‌ها آسیب نرسد.
- عمل‌آوری بتن با آب‌پاشی یا پوشش نایلونی حداقل به مدت ۷ روز انجام شود.
۷- باز کردن پایه‌های موقت و تمیزکاری نهایی
پس از گذشت زمان لازم برای گیرش بتن که معمولاً بین ۷ تا ۱۰ روز است، پایه‌های موقت برداشته می‌شوند. سپس سطح بتن تمیز شده و برای اجرای کف‌سازی یا پوشش نهایی آماده می‌گردد.
ابزار و تجهیزات مورد نیاز برای اجرای سقف عرشه فولادی
اجرای سقف عرشه فولادی نیازمند استفاده از ابزارهای تخصصی است که در هر مرحله کاربرد خاصی دارند. برای خرید ابزار مناسب بهتر است که قیمت آن‌ها مانند قیمت مینی فرز رونیکس را در فروشگاه‌های معتبر بررسی کرده و سپس با توجه به نیاز، ابزار مناسب را انتخاب و خریداری کنید. در ادامه ابزار مورد نیاز در بخش‌های متفاوت را با هم بررسی خواهیم کرد.
ابزار آماده‌سازی و نصب
- متر و تراز لیزری برای کنترل ابعاد و تراز تیرها
- دستگاه جوش قوسی برای نصب گل‌میخ
- چکش مخصوص تست جوش
- قیچی یا دستگاه برش ورق فولادی
- دریل و پیچ‌گوشتی برقی برای نصب پیچ‌های خودکار
- پرچ‌کن دستی یا بادی
ابزار بتن‌ریزی
- بتونیر یا پمپ بتن
- فرغون و بیل برای انتقال و پخش بتن
- ویبراتور دستی برای تراکم
- ماله و شمشه برای تسطیح سطح بتن
- نایلون یا گونی مرطوب برای عمل‌آوری
ابزار ایمنی
- دستکش، کلاه ایمنی، عینک و کمربند ایمنی
- کفش ایمنی ضدلغزش
- طناب و داربست محافظ در اطراف سقف
جمع‌بندی
سقف عرشه فولادی روشی نوین و کارآمد برای ساخت‌وسازهای مدرن است که ضمن افزایش سرعت اجرا، استحکام سازه را نیز به طور چشمگیری بالا می‌برد. اجرای دقیق مراحل نصب ورق، گل‌میخ و بتن‌ریزی، رعایت نکات فنی و استفاده از ابزار استاندارد، کلید دستیابی به سقفی ایمن، سبک و بادوام است. توجه به جزئیات اجرایی، تضمین‌کنندۀ عمر مفید و عملکرد مطلوب این نوع سقف خواهد بود.
