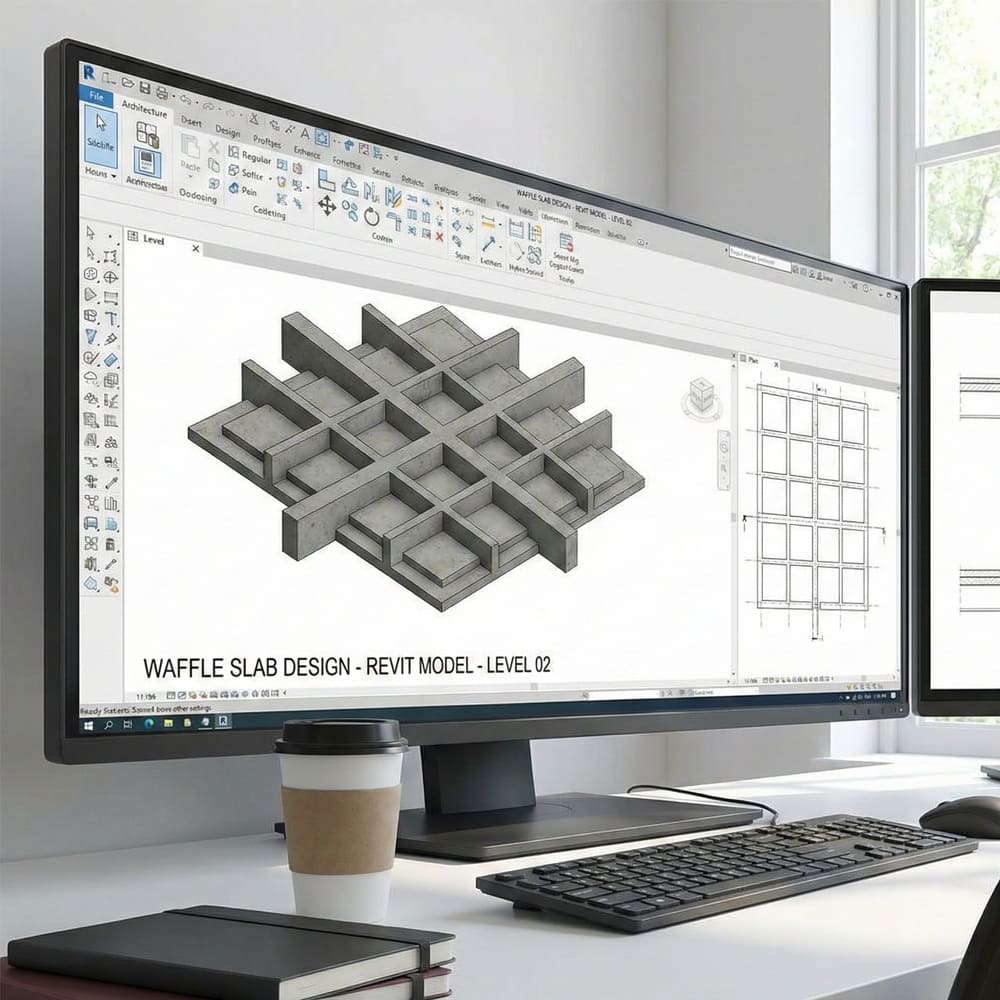

با وجود گسترش پروژه‌های ساختمانی مدرن و افزایش دهانه‌ها که در صنعت ساخت‌وساز و سازه‌های بتنی شاهد آن هستیم، سقف وافل به یکی از بهترین گزینه‌ها در این بین تبدیل شده است. در واقع، این سقف به عنوان یکی از پیشرفته‌ترین سیستم‌های دال بتنی توانسته تعادل خوبی بین کاهش وزن، افزایش مقاومت و بهینه‌سازی اقتصادی به همراه آورد. در ادامه پیرامون نحوه طراحی سقف وافل بیشتر صحبت خواهیم کرد.

سقف وافل چیست و چرا انتخاب کنیم؟

سقف وافل یک نوع دال بتنی مشبک است که با ایجاد حفره‌های منظم در زیر دال، ظاهری مشابه شبکه وافل ایجاد می‌نماید. این حفره‌های مهندسی‌شده با حذف بتن ناکارآمد، سبب کاهش وزن مرده سازه می‌شوند و در عین حال، با توزیع بهینه بار، سختی خمشی مناسبی را برای دهانه‌های بزرگ فراهم می‌سازند. در پروژه‌های مدرن، گام اول برای دستیابی به این مزایا، آشنایی با مراحل دقیق اجرای سقف وافل است؛ چرا که پیاده‌سازی صحیح زیرسازی و چیدمان قالب‌ها، ضامن پایداری و کیفیت نهایی سازه خواهد بود.

مهم‌ترین دلیلی که باعث می‌شود این سیستم سازه‌ای انتخاب اول مهندسان باشد، بهینه‌سازی منابع در کنار کارایی بالاست. کاهش مصرف بتن و فولاد و همچنین امکان اجرای دهانه‌های بلند بدون تیر میانی، نه تنها هزینه‌ها را مدیریت می‌کند، بلکه بهبود عملکرد لرزه‌ای و زیبایی معماری در پروژه‌های مسکونی، اداری و تجاری را نیز به همراه دارد.

اصول طراحی سقف وافل

برای طراحی سقف وافل باید به رفتار دال دو طرفه و یک طرفه توجه داشته باشید. در این سیستم، ضخامت دال رویه، ابعاد و فاصله تیرچه‌های وافل و نحوه آرماتورگذاری در عملکرد سازه نقش بسیار مهمی را ایفا می‌نمایند. از دیدگاه آیین‌نامه‌ای، کنترل خیز، برش پانچ، مقاومت خمشی و لرزه‌ای از مهم‌ترین مراحل طراحی است. همچنین هماهنگی میان طراحی سازه و معماری اهمیت زیادی دارد؛ چرا که سقف وافل معمولاً به صورت نمایان یا اکسپوز اجرا می‌شود.

در طراحی سقف وافل، یکی از معیارهای اصلی کنترل خیز آنی و بلندمدت دال است. سختی خمشی مؤثر دال وافل به ‌طور مستقیم تابع ضخامت دال رویه، ارتفاع مؤثر تیرچه‌ها و فاصله شبکه وافل است. به ‌صورت ساده، خیز آنی دال را می‌توان بر اساس رابطه زیر برآورد نمود:

• 𝑤: بار گسترده
• 𝐿: دهانه مؤثر
• 𝐸: مدول الاستیسیته بتن
• I: ممان اینرسی مؤثر دال وافل

طراحی سقف وافل یک‌طرفه

در این سقف بارها معمولاً در یک جهت اصلی انتقال پیدا می‌کنند و رفتار سازه مشابه با دال یک طرفه است. این نوع طراحی معمولاً در فضاهایی با دهانه‌های کشیده یا پلان‌های مستطیلی مورد استفاده قرار می‌گیرد. در طراحی نوع یک طرفه سقف وافل، فاصله تیرچه‌ها، ارتفاع موثر و میزان آرماتور طولی از جمله موارد مهم تلقی می‌شوند. همچنین، تمرکز اصلی طراح در این نوع سقف بر کنترل خیز و تأمین مقاومت خمشی خواهد بود.

بیشتر بخوانید :  سقف وافل چیست؟

طراحی سقف وافل دوطرفه

در سقف وافل دو طرفه، که از جمله متداول‌ترین سقف‌های وافل به حساب می‌آیند، بار به صورت همزمان در دو جهت انتقال پیدا کرده و رفتار سازه مشابه دال دو طرفه است. طراحی این سقف به دقت بالا در تعیین شبکه وافل، ابعاد قالب‌ها و آرماتورگذاری در هر دو جهت نیاز خواهد داشت. از جمله مهم‌ترین چالش‌هایی که طراحی سقف وافل دو طرفه به همراه دارد، برش پانچ در اطراف ستون‌ها است که معمولاً با افزایش ضخامت موضعی یا استفاده از آرماتور برشی این مشکل برطرف خواهد شد.

در طراحی سقف وافل دوطرفه، کنترل برش پانچ در اطراف ستون‌ها اهمیت ویژه‌ای دارد؛ زیرا تمرکز تنش در این نواحی می‌تواند منجر به گسیختگی ترد شود. ظرفیت برش پانچ دال بتنی بر اساس آیین‌نامه به ‌صورت تابعی از مقاومت فشاری بتن و محیط بحرانی برش تعریف می‌شود.

• 𝑢𝑉: نیروی برشی فاکتور شده وارد بر ناحیه ستون (Factored Shear)
• 𝑏: محیط بحرانی برش پانچ (معمولاً پیرامون مقطع در فاصله‌ای از ستون)
• 𝑑: عمق مؤثر دال

نکته: در سقف‌های وافل، به دلیل وجود حفره‌ها، معمولاً ضخامت موضعی دال در اطراف ستون‌ها افزایش یافته یا از آرماتور برشی استفاده می‌شود تا ظرفیت برش پانچ تأمین گردد.

مدل‌سازی در ETABS و SAFE

مدل‌سازی سقف وافل در صحت نتایج تحلیل و طراحی نقش مهمی داشته و به طور مستقیم بر ایمنی، اقتصادی بودن و همچنین قابلیت اجرای سازه تأثیر می‌گذارد. به طور معمول در فرایند طراحی مهندسی، از دو نرم‌افزار ETABS و SAFE استفاده می‌شود تا هم تحلیل کلی سازه و هم طراحی جزئیات دال به ‌صورت اصولی انجام گیرد.

مدل‌سازی سقف وافل در ETABS

نرم‌افزار ETABS به عنوان ابزار اصلی تحلیل سازه، برای بررسی رفتار کلی ساختمان و انتقال بارها به اعضای قائم کارایی دارد. در فرایند طراحی سقف وافل، این نرم‌افزار امکان مدل‌سازی دال به‌ صورت معادل (Equivalent Slab) یا با استفاده از المان‌های Shell را فراهم می‌کند.

در این نرم‌افزار طراح می‌تواند اثر بارهای ثقلی، بارهای جانبی ناشی از زلزله و باد، سختی دیافراگم و توزیع نیروها بین ستون‌ها و دیوارهای برشی را ارزیابی کند. تعیین صحیح ضرایب ترک‌خوردگی، تعریف بارگذاری و کنترل تغییرمکان‌ها از مهم‌ترین مراحل تحلیل سقف وافل در این نرم‌افزار است.

طراحی و کنترل سقف وافل در SAFE

پس از تحلیل کلی سازه در ETABS، طراحی دال وافل معمولاً در نرم‌افزار SAFE انجام می‌شود. SAFE ابزار تخصصی طراحی دال‌ها و فونداسیون‌ها است و امکان کنترل جزئیاتی مانند برش پانچ، خیز کوتاه‌مدت و بلندمدت و توزیع آرماتور را با دقت بالا فراهم می‌کند. در طراحی سقف وافل با SAFE، تعریف صحیح شبکه تیرچه‌ها، ضخامت دال رویه، شرایط تکیه‌گاهی و بارگذاری اهمیت ویژه‌ای دارد. خروجی این نرم‌افزار مبنای نهایی آرماتورگذاری و تصمیم‌گیری‌های اجرایی بوده و نقش مهمی در جلوگیری از مشکلاتی مانند ترک‌خوردگی یا خیز بیش از حد سقف ایفا می‌کند.

نکات مهم طراحی سقف وافل

طراحی سقف وافل و اجرای آن با وجود مزیت‌های متعدد، نیازمند رعایت نکات فنی مختلفی است تا از بروز مشکلات اجرایی و سازه‌ای جلوگیری به عمل آید. از جمله مهم‌ترین نکات می‌توانیم به موارد زیر اشاره داشته باشیم:

• انتخاب نوع وافل یک‌طرفه یا دوطرفه متناسب با پلان معماری و دهانه‌ها
• کنترل برش پانچ در اطراف ستون‌ها
• توجه به ضخامت دال رویه برای جلوگیری از خیز بیش از حد
• هماهنگی کامل میان طراحی سازه و معماری، به‌ویژه در سقف‌های اکسپوز
• استفاده از قالب‌های استاندارد و باکیفیت برای دستیابی به یکنواختی اجرا
• در نظر گرفتن جزئیات اجرایی مناسب برای آرماتورگذاری و بتن‌ریزی

در نهایت، باید گفت که سقف وافل در صورت طراحی و اجرای اصولی، از جمله بهینه‌ترین سیستم‌های سقف بتنی در پروژه‌های مدرن به حساب می‌آید. با این حال، موفقیت این سیستم به انتخاب تیم طراحی و اجرایی متخصص وابسته خواهد بود. به عبارت دیگر، بهره‌گیری از مهندسان مجرب، نرم‌افزارهای تحلیلی دقیق و تجهیزات اجرایی استاندارد، تضمین‌کننده عملکرد سازه‌ای مناسب، کاهش هزینه‌ها و افزایش طول عمر ساختمان خواهد بود.
