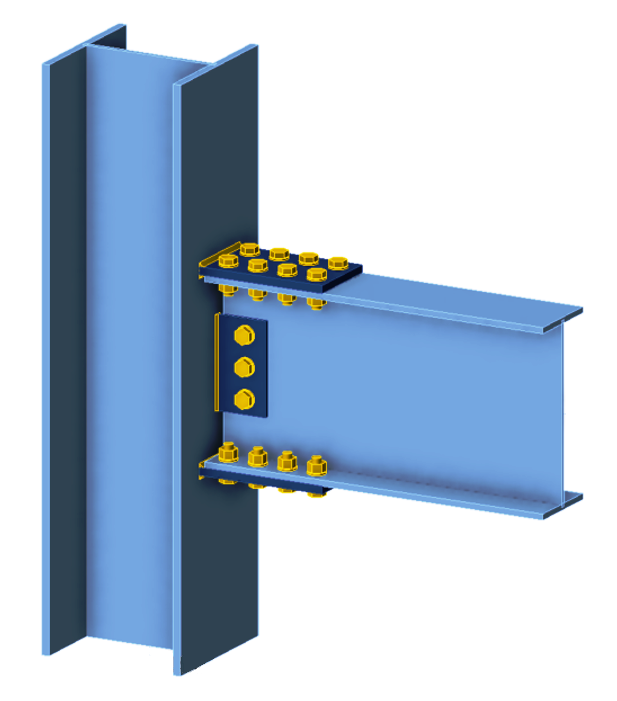

اتصالات نیمه گیردار اتصالات نیمه گیردار به اتصالاتی گفته میشوند که مقدار سختی آنها بین دو حالت قبلی است. در تحلیل سازه برای مدل سازی این نوع اتصالات باید از سختی به دست آمده از منحنی لنگر دوران اتصال استفاده شود منحنی لنگر – دوران اتصال نیمه گیردار باید به شیوه تحلیلی یا بر اساس نتایج آزمایشگاهی معتبر تعیین شود. اتصالات نیمه گیردار باید از مقاومت سختی و ظرفیت تغییر شکل کافی برخوردار باشند.
صفحه 188 مبحث دهم مقررات ملی ساختمان سال 1401
تبصره: هرگونه مغایرت جزئیات اتصالات با جزئیات استاندارد باعث تغییر در منحنی لنگر – دوران شده و به عنوان نمونه با یک جوشکاری اضافی ممکن است اتصالی را از حالت ساده به حالت نیمه گیردار با گیردار تبدیل کند از این رو استفاده از جزئیات استاندارد برای هر نوع اتصال اکیداً توصیه می شود.
صفحه 188 مبحث دهم مقررات ملی ساختمان سال 1401
ویرایش پنجم مبحث دهم مقررات ملی ساختمان که در سال ۱۴۰۱ منتشر شد، رویکرد دقیق‌تری نسبت به دسته‌بندی و طراحی اتصالات در سازه‌های فولادی ارائه می‌دهد. در این میان، اتصالات نیمه گیردار (Partially Restrained – PR) به عنوان یک دسته سوم در کنار اتصالات ساده (مفصلی) و گیردار (صلب)، جایگاه ویژه‌ای یافته‌اند. این اتصالات که رفتاری بینابین دو حالت حدی مفصل و گیردار از خود نشان می‌دهند، در صورت طراحی صحیح، می‌توانند مزایای اقتصادی و عملکردی قابل توجهی را به همراه داشته باشند.
این مقاله به بررسی الزامات و دیدگاه‌های مبحث دهم، ویرایش ۱۴۰۱، در خصوص اتصالات نیمه گیردار می‌پردازد.
تعریف و طبقه‌بندی اتصالات بر اساس مبحث دهم
مبحث دهم اتصالات تیر به ستون را بر اساس منحنی لنگر-دوران آنها طبقه‌بندی می‌کند. این منحنی، رابطه بین لنگر خمشی منتقل شده توسط اتصال (M) و دوران نسبی بین تیر و ستون (θ) را به تصویر می‌کشد. بر این اساس، اتصالات به سه گروه اصلی تقسیم میشوند:
- اتصالات ساده: این اتصالات انعطاف‌پذیری بالایی دارند و تنها قابلیت انتقال نیروی برشی را داشته و لنگر خمشی قابل توجهی را منتقل نمی‌کنند.
- اتصالات گیردار: این اتصالات صلبیت بسیار بالایی داشته و چرخش نسبی بین اعضای متصل شده به یکدیگر در آنها ناچیز است.
- اتصالات نیمه گیردار: این دسته از اتصالات، سختی و مقاومت خمشی مشخصی دارند که بین دو حالت ساده و گیردار قرار می‌گیرد. رفتار واقعی اکثر اتصالات فولادی در عمل، در این دسته قرار دارد.
یک اتصال زمانی نیمه گیردار تلقی می‌شود که سختی آن (Ks)، که از تقسیم لنگر به دوران متناظر در بارهای بهره‌برداری به دست می‌آید، در نامساوی زیر صدق کند:
2EI/L≤Ks<20EI/L
در این رابطه، E مدول الاستیسیته فولاد، I ممان اینرسی مقطع تیر و L طول دهانه تیر است.
الزامات تحلیل و طراحی اتصالات نیمه گیردار
مهم‌ترین چالش و الزام در استفاده از اتصالات نیمه گیردار، لزوم مدل‌سازی دقیق رفتار آنها در تحلیل سازه است. برخلاف اتصالات ساده و گیردار که می‌توان آنها را به صورت ایده‌آل (مفصل یا گیردار کامل) مدل کرد، برای اتصالات نیمه گیردار باید از مشخصات واقعی آنها استفاده نمود.
منحنی لنگر-دوران
قلب تحلیل و طراحی اتصالات نیمه گیردار، منحنی لنگر-دوران مشخصه آن اتصال است. مبحث دهم تأکید دارد که این منحنی باید به یکی از دو روش زیر تعیین گردد:
- روش تحلیلی: با استفاده از روابط تئوریک و مدل‌های ریاضی معتبر که رفتار اجزای مختلف اتصال (مانند نبشی‌ها، ورق‌ها، جوش‌ها و پیچ‌ها) را در نظر می‌گیرد.
- نتایج آزمایشگاهی معتبر: با استناد به نتایج آزمایش‌های انجام شده بر روی نمونه‌های واقعی اتصال در شرایط کنترل شده.
هرگونه تغییر در جزئیات اجرایی اتصال، مانند افزودن یک جوش کوچک، می‌تواند منحنی لنگر-دوران و در نتیجه رفتار اتصال را از حالت ساده به نیمه گیردار یا از نیمه گیردار به گیردار تغییر دهد. لذا انطباق کامل اجرا با جزئیات فرض شده در طراحی الزامی است.
الزامات طراحی
پس از تعیین منحنی مشخصه، اتصال نیمه گیردار باید از سه منظر اصلی کنترل شود:
- مقاومت کافی: اتصال باید قادر به تحمل لنگرها و برش‌های ناشی از ترکیبات بارگذاری مختلف باشد. مقاومت اتصال (Mjc) باید از لنگر مورد نیاز طراحی (Mu) بیشتر باشد.
- سختی کافی: سختی اتصال باید به گونه‌ای باشد که تغییرمکان‌ها و دوران‌های ایجاد شده در سازه تحت بارهای بهره‌برداری در محدوده مجاز آیین‌نامه‌ای باقی بماند.
- ظرفیت تغییر شکل (شکل‌پذیری) کافی: به ویژه در طراحی لرزه‌ای، اتصال باید بتواند دوران‌های غیرخطی مورد انتظار را بدون افت قابل توجه مقاومت تحمل کند.
مزایا و ملاحظات کاربردی
استفاده از اتصالات نیمه گیردار می‌تواند به بهینه‌سازی طراحی سازه‌های فولادی منجر شود. برخی از مزایای کلیدی این رویکرد عبارتند از:
- اقتصاد طرح: در مقایسه با قاب‌های خمشی با اتصالات کاملاً گیردار، استفاده از اتصالات نیمه گیردار می‌تواند به کاهش ابعاد تیرها و در نتیجه کاهش وزن فولاد مصرفی منجر شود.
- واقعی‌سازی رفتار سازه: این رویکرد، رفتار واقعی اتصالات را در تحلیل‌ها وارد کرده و منجر به پیش‌بینی دقیق‌تری از توزیع نیروها و تغییرمکان‌های سازه می‌شود.
- کاهش نیروهای انتقالی به فونداسیون: با کاهش درجه گیرداری اتصالات، لنگرهای انتقالی به ستون‌ها و فونداسیون نیز کاهش می‌یابد.
با این وجود، طراحی با اتصالات نیمه گیردار نیازمند دانش فنی بالاتر، تحلیل‌های پیچیده‌تر و دقت اجرایی بیشتری نسبت به اتصالات ساده و گیردار است. مهندس طراح باید تسلط کافی بر مدل‌سازی غیرخطی رفتار اتصالات و الزامات آیین‌نامه‌ای داشته باشد و تیم اجرایی نیز ملزم به اجرای دقیق جزئیات طراحی شده است.
نتیجه‌گیری: ویرایش ۱۴۰۱ مبحث دهم مقررات ملی ساختمان با فراهم آوردن بستر قانونی و فنی لازم، مهندسان را به سمت استفاده از اتصالات نیمه گیردار و در نتیجه طراحی‌های واقعی‌تر و بهینه‌تر سوق می‌دهد. کلید موفقیت در این مسیر، درک عمیق رفتار این اتصالات و تعیین دقیق منحنی لنگر-دوران به عنوان مشخصه اصلی آن‌هاست.
