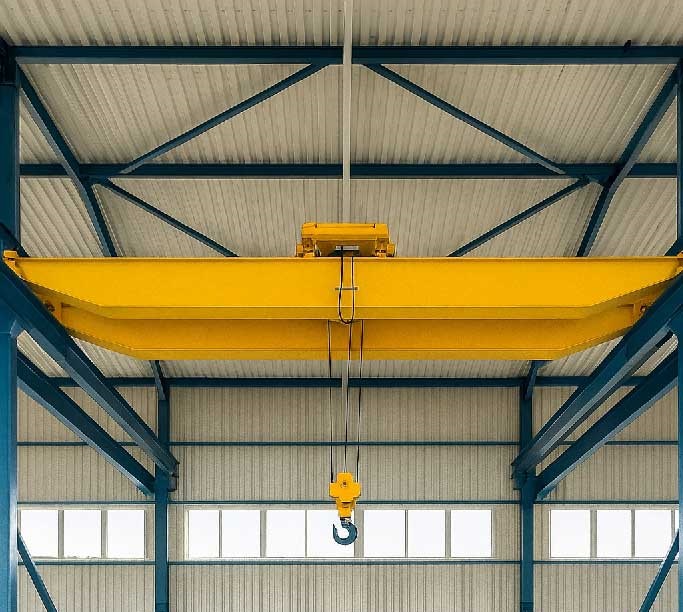

ارتفاع زیر جرثقیل در سوله

برای بیشتر کاربری‌های صنعتی عمومی، ارتفاع مناسب تا زیر تیرِ جرثقیل (underside of crane girder) معمولاً بین 6.5 تا 9 متر است. برای ساخت سنگین/فابریکیشن با قطعات بلند، 9 تا 12 متر رایج‌تر است؛ برای مونتاژ سبک و انبارش پالتی، 5 تا 6 متر کافی است. این اعداد “تیپیک” هستند؛ مقدار دقیق باید بر اساس بلندترین قطعه، ادوات بارگیری، حاشیه ایمنی و مشخصات خودِ جرثقیل محاسبه شود.

جدول سناریوهای رایج و ارتفاع پیشنهادی

کاربری	بیشترین ارتفاع قطعه/بار (متر)	ادوات بارگیری و اسلینگ (متر)	حاشیه ایمنی بالای بار (متر)	عمق مکانیزم قلاب و اورترول (متر)	عمق تیر و کالسکه جرثقیل (متر)	ارتفاع موردنیاز تا زیر تیر (متر)
مونتاژ سبک/انبار پالتی	2.0	0.3	0.3–0.5	0.3–0.5	0.7–1.0	3.6–4.3
ماشین‌کاری عمومی	2.5–3.0	0.3–0.4	0.4–0.6	0.3–0.5	1.0–1.2	4.5–5.7
ساخت فلزی متوسط	3.5–4.5	0.4–0.5	0.5–0.7	0.4–0.6	1.1–1.4	6.0–7.7
فابریکیشن سنگین/بویلر	5.0–6.5	0.5–0.7	0.6–0.8	0.5–0.7	1.2–1.6	8.0–10.3
خطوط بلند (مثلاً تیرهای 8–10 متری)	8.0–10.0	0.6–0.8	0.7–1.0	0.5–0.8	1.3–1.8	11.1–14.4

Sources:

روش محاسبه دقیق ارتفاع لازم

• فرمول کلی:

Hclear=Hload+Hrig+Hsafety+Hhook/overtravel+Hcrane depthH_{\text{clear}} = H_{\text{load}} + H_{\text{rig}} + H_{\text{safety}} + H_{\text{hook/overtravel}} + H_{\text{crane\,depth}}

• ارتفاع بار: بیشترین ارتفاع تجهیز/قطعه‌ای که باید جابه‌جا شود.

Hload=ارتفاع بیشینه قطعهH_{\text{load}} = \text{ارتفاع بیشینه قطعه}

• ادوات بارگیری: اسلینگ، شگل، ترال، اسپردر یا بوکِت.

Hrig≈0.3 تا 0.8 متر بسته به ادواتH_{\text{rig}} \approx 0.3 \text{ تا } 0.8 \text{ متر بسته به ادوات}

• حاشیه ایمنی: فاصله آزاد بالای بار برای جلوگیری از برخورد به چراغ‌ها، کانال‌ها و سازه‌های سقفی.

Hsafety≈0.3 تا 1.0 مترH_{\text{safety}} \approx 0.3 \text{ تا } 1.0 \text{ متر}

• اورترول/حرکت اضافه قلاب: فضای لازم برای حرکت کامل قلاب تا بالاترین موقعیت ایمن.

Hhook/overtravel≈0.3 تا 0.8 مترH_{\text{hook/overtravel}} \approx 0.3 \text{ تا } 0.8 \text{ متر}

• عمق جرثقیل: مجموع ارتفاع کالسکه، هویست و عمق تیر (Box/IB) که زیر آن قرار می‌گیرند.

Hcrane depth≈0.7 تا 1.8 مترH_{\text{crane\,depth}} \approx 0.7 \text{ تا } 1.8 \text{ متر}

عوامل مؤثر بر انتخاب ارتفاع

• نوع هویست و طراحی کم‌ارتفاع: هویست‌های low-headroom می‌توانند نیاز به ارتفاع را چند ده سانتی‌متر کاهش دهند، مخصوصاً در سالن‌های کم‌ارتفاع. انتخاب صحیح در چنین فضاهایی برای بهره‌وری و ایمنی حیاتی است.
• استانداردها و الزامات ایمنی: طراحی و جانمایی باید با اصول مهندسی و استانداردهای مرتبط جرثقیل هم‌خوانی داشته باشد تا ایمنی، دوام و کارایی تضمین شود.
• مسیرهای خدماتی سقف: کانال‌های تهویه، سینی‌کِیبِل، روشنایی، اسپرینکلر و دودکش‌ها فضای آزاد بالای جرثقیل را می‌کاهند؛ پیش‌بینی آنها در محاسبه حاشیه ایمنی ضروری است.
• ظرفیت جرثقیل و نوع تیر: ظرفیت‌های بالاتر معمولاً کالسکه و تیر عمیق‌تری دارند؛ عمق بیشتر جرثقیل، ارتفاع موردنیاز زیر تیر را افزایش می‌دهد.
• فرآیند و لجستیک: ارتفاع بارگیری کامیون داخل سالن، نیاز به چرخش قطعات بلند، و محدودیت‌های مسیر حرکت، مقدار حاشیه ایمنی و ارتفاع قلاب را تعیین می‌کند.

توصیه‌های اجرایی برای پروژه شما

• ابتدا سناریو بحرانی را مشخص کنید: بلندترین قطعه + سنگین‌ترین ادوات + مسیرهای سقفی. با آن سناریو، فرمول بالا را محاسبه کنید.
• بهینه‌سازی با هویست کم‌ارتفاع: اگر ارتفاع سازه محدود است، از هویست‌های low-headroom و تیرهای جعبه‌ای کم‌عمق استفاده کنید تا 20–40 سانتی‌متر صرفه‌جویی حاصل شود.
• رزرو آینده‌نگر: اگر رشد کار در نظر دارید، 0.5 تا 1.0 متر ارتفاع اضافه به‌عنوان ذخیره توسعه پیش‌بینی کنید تا نیاز به ارتقای ظرفیت یا ادوات بلند آینده را پوشش دهد.
• هماهنگی چندرشته‌ای: قبل از فیکس کردن ارتفاع، با تیم‌های تأسیسات، برق و آتش‌نشانی چک‌لیست برخوردهای سقفی را نهایی کنید.

اگر مشخصات کاربری، بیشترین ارتفاع قطعات، ظرفیت جرثقیل و نوع هویست مدنظرتان را بفرمایید، محاسبه عدد دقیق زیر تیر را برای سناریوی شما استخراج و جدول گزینه‌ها را شخصی‌سازی می‌کنم.
