پرده برشی یا دیوار برشی بتن‌آرمه یکی از سیستم‌های مؤثر برای تأمین سختی و مقاومت جانبی ساختمان در برابر زلزله است. استفاده اصولی از این سیستم می‌تواند دریفت طبقات را کاهش دهد و در برخی پروژه‌ها امکان بهینه‌سازی ابعاد تیرها و ستون‌ها را فراهم کند. با این حال، کاهش ابعاد یا هزینه کل سازه باید با تحلیل و طراحی نهایی اثبات شود و یک نتیجه قطعی برای همه ساختمان‌ها نیست.
مقدمه
یکی از مهم‌ترین تصمیمات در طراحی ساختمان‌های بتن‌آرمه، انتخاب سیستم مناسب برای مقابله با نیروهای جانبی ناشی از زلزله و باد است. این تصمیم نه‌تنها بر ایمنی و عملکرد لرزه‌ای ساختمان اثر می‌گذارد، بلکه می‌تواند ابعاد ستون‌ها، ارتفاع تیرها، میزان آرماتور مصرفی، وزن سازه و هزینه نهایی اجرای پروژه را نیز تحت تأثیر قرار دهد.
در ساختمان‌هایی که سیستم مقاوم در برابر زلزله صرفاً بر قاب‌های خمشی بتن‌آرمه متکی است، تیرها و ستون‌ها باید بخش عمده‌ای از نیروهای جانبی را از طریق عملکرد خمشی و برشی خود تحمل کنند. در مقابل، با استفاده از پرده برشی یا دیوار برشی بتن‌آرمه، بخش مهمی از مقاومت و سختی جانبی ساختمان توسط اعضایی با رفتار دیوارمانند تأمین می‌شود.
این تغییر در نحوه انتقال و تحمل نیروها می‌تواند باعث کاهش تغییرمکان جانبی طبقات، کنترل بهتر دریفت، بهبود پایداری کلی ساختمان و کاهش تقاضای طراحی در بخشی از اعضای قاب شود. در نتیجه، در بسیاری از پروژه‌ها امکان طراحی اقتصادی‌تر تیرها و ستون‌ها فراهم می‌شود؛ البته نتیجه نهایی به مشخصات هر پروژه وابسته است.
۱. پرده برشی چیست و چه نقشی در سازه دارد؟

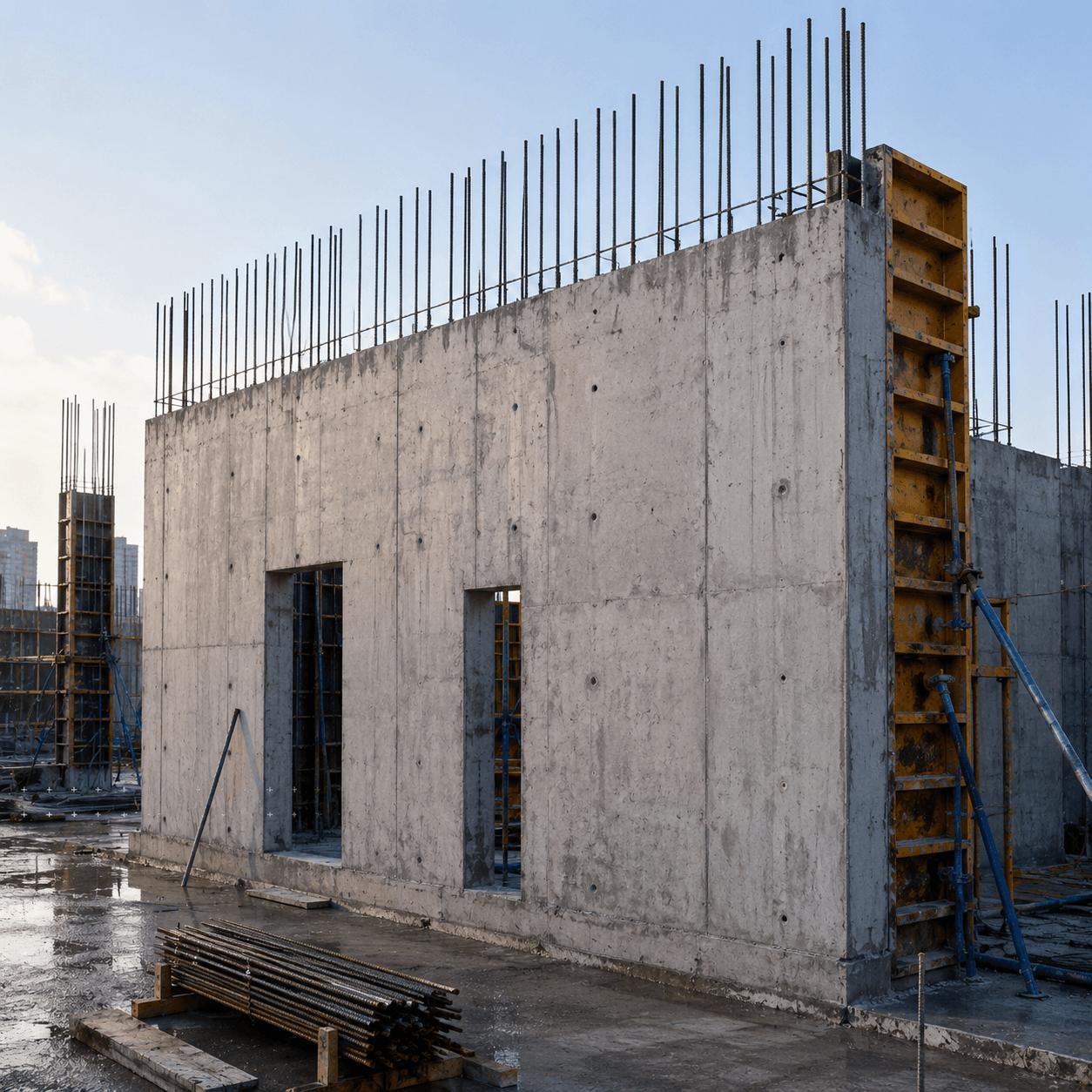

پرده برشی که در ادبیات فنی با عنوان دیوار برشی سازه‌ای (Structural Shear Wall) شناخته می‌شود، عضوی قائم و نسبتاً گسترده از جنس بتن‌آرمه است که برای مقاومت در برابر نیروهای جانبی و کنترل تغییرشکل‌های ساختمان طراحی می‌شود.
این عضو معمولاً از پی تا طبقات بالایی امتداد دارد و نیروهای ناشی از زلزله را از طریق دیافراگم‌های کف دریافت می‌کند و پس از تحمل و انتقال آن‌ها، نیروهای داخلی خود را به پی و سیستم فونداسیون منتقل می‌سازد.
برخلاف دیوارهای غیرسازه‌ای که برای جداسازی فضاها استفاده می‌شوند، دیوار برشی بخشی از سیستم باربر جانبی ساختمان است و باید با رعایت الزامات مقاومتی، شکل‌پذیری، جزئیات آرماتورگذاری و اتصالات طراحی شود.
تفاوت پرده برشی با قاب خمشی
در قاب خمشی، مقاومت در برابر نیروهای جانبی عمدتاً از طریق ایجاد لنگرهای خمشی در تیرها و ستون‌ها و رفتار اتصالات آن‌ها تأمین می‌شود. در دیوار برشی، به دلیل ارتفاع زیاد و طول قابل‌توجه مقطع در صفحه دیوار، مقاومت و سختی خمشی قابل‌توجهی ایجاد می‌شود.
به همین دلیل، دیوار برشی می‌تواند با تغییرشکل جانبی نسبتاً کمتر، سهم مهمی از نیروهای زلزله را جذب و منتقل کند؛ البته سهم واقعی آن به سختی نسبی دیوار و قاب، شرایط ترک‌خوردگی، نحوه اتصال، هندسه و مشخصات مدل سازه بستگی دارد.
۲. چرا وجود پرده برشی ایمنی ساختمان را افزایش می‌دهد؟
ایمنی لرزه‌ای تنها به این معنا نیست که اعضای سازه در برابر نیروهای محاسباتی مقاومت کافی داشته باشند. یک ساختمان مناسب باید بتواند تغییرشکل‌های ناشی از زلزله را نیز در محدوده قابل‌قبول کنترل کند و از بروز مکانیزم‌های نامطلوب خرابی جلوگیری شود. پرده برشی در صورت طراحی و اجرای صحیح، از چند مسیر به این هدف کمک می‌کند.
۲-۱. افزایش سختی جانبی ساختمان
یکی از مهم‌ترین ویژگی‌های دیوار برشی، سختی جانبی بالای آن در صفحه خود است. اضافه شدن دیوار برشی به سازه، سختی کل سیستم مقاوم جانبی را افزایش می‌دهد و معمولاً باعث کاهش تغییرمکان‌های جانبی تحت نیروهای مشخص می‌شود.
این موضوع به‌ویژه در ساختمان‌های چندطبقه اهمیت دارد؛ زیرا تغییرمکان زیاد طبقات می‌تواند موجب آسیب به اجزای غیرسازه‌ای، نما، تیغه‌ها، تأسیسات و حتی افزایش تقاضای تغییرشکل در اعضای سازه‌ای شود.
البته سختی دیوار بتن‌آرمه ثابت و مستقل از بارگذاری نیست. با افزایش ترک‌خوردگی و تغییرشکل‌های غیرخطی، سختی مؤثر آن کاهش می‌یابد و این مسئله باید در مدل‌سازی سازه لحاظ شود.
۲-۲. کاهش دریفت بین‌طبقه‌ای
دریفت بین‌طبقه‌ای، تغییرمکان نسبی دو طبقه مجاور تقسیم بر ارتفاع طبقه است. این پارامتر از شاخص‌های مهم کنترل رفتار لرزه‌ای ساختمان محسوب می‌شود.
در یک ساختمان بدون دیوار برشی، اگر سختی قاب خمشی برای کنترل دریفت کافی نباشد، ممکن است لازم شود ابعاد تیرها و ستون‌ها افزایش یابد یا از سیستم مقاوم جانبی دیگری استفاده شود. با افزودن پرده برشی مناسب، بخش قابل‌توجهی از تغییرشکل جانبی توسط دیوار کنترل می‌شود و این امر می‌تواند به کاهش دریفت و محدود شدن آسیب‌های ناشی از تغییرشکل زیاد کمک کند.
با این حال، مقدار کاهش دریفت باید از تحلیل سازه به دست آید؛ صرف اضافه کردن یک دیوار برشی، بدون بررسی محل قرارگیری و سختی آن، تضمین‌کننده عملکرد مطلوب نیست.
۲-۳. بهبود توزیع نیروهای جانبی
پرده برشی می‌تواند سهم مهمی از نیروهای جانبی را جذب کند و در نتیجه تقاضای نیرو در بخش‌هایی از قاب خمشی کاهش یابد. این موضوع به معنای حذف نقش قاب نیست. در سیستم‌های دوگانه یا قاب و دیوار، قاب‌ها و دیوارها مطابق ضوابط سیستم انتخابی، سهم مشخصی از مقاومت و انتقال نیرو را بر عهده دارند.
هدف از طراحی مناسب آن است که اجزای سازه به‌صورت هماهنگ عمل کنند و نیروها بدون ایجاد تمرکز نامطلوب تنش یا ضعف موضعی به فونداسیون منتقل شوند.
۲-۴. کاهش احتمال تمرکز تغییرشکل در یک طبقه
یکی از وضعیت‌های نامطلوب در رفتار لرزه‌ای ساختمان، ایجاد طبقه نرم یا طبقه‌ای با ضعف سختی و مقاومت نسبی است. در این حالت، ممکن است تغییرشکل جانبی در یک طبقه متمرکز شود و تقاضای شکل‌پذیری اعضای آن طبقه به‌شدت افزایش یابد.
دیوار برشی پیوسته در ارتفاع ساختمان، در صورت توزیع مناسب و طراحی صحیح، می‌تواند به کنترل تغییرشکل کلی و کاهش احتمال تمرکز نامطلوب تغییرشکل کمک کند. با این وجود، قطع شدن دیوار در طبقات، تغییر ناگهانی سختی، وجود طبقه انتقالی یا نامنظمی‌های هندسی می‌تواند رفتار پیچیده‌ای ایجاد کند.
۲-۵. عملکرد بهتر در زلزله؛ مشروط به طراحی صحیح
عملکرد دیوارهای سازه‌ای بتن‌آرمه به جزئیات طراحی، شکل‌پذیری، مقاومت برشی، بار محوری، نحوه اتصال به پی و کیفیت اجرا وابسته است. بنابراین مزیت دیوار برشی صرفاً در مقاومت بیشتر آن خلاصه نمی‌شود؛ کنترل تغییرشکل، طراحی شکل‌پذیر و جلوگیری از شکست‌های ترد نیز بخش مهمی از عملکرد مطلوب آن هستند.
۳. چگونه پرده برشی باعث کاهش ابعاد تیرها و ستون‌ها می‌شود؟
این بخش، مهم‌ترین موضوع از نظر اقتصادی و اجرایی است. ابعاد تیرها و ستون‌ها صرفاً بر اساس بارهای ثقلی تعیین نمی‌شوند. در بسیاری از ساختمان‌ها، به‌ویژه ساختمان‌های چندطبقه واقع در مناطق لرزه‌خیز، الزامات مربوط به نیروهای جانبی، دریفت، پایداری و ضوابط شکل‌پذیری می‌توانند نقش تعیین‌کننده‌ای در ابعاد نهایی اعضا داشته باشند.
۳-۱. کاهش تقاضای خمشی و برشی در اعضای قاب
در یک قاب خمشی بتن‌آرمه، تیرها و ستون‌ها علاوه بر تحمل بارهای ثقلی، باید در برابر اثرات نیروهای جانبی نیز مقاومت کنند. این موضوع می‌تواند باعث افزایش لنگرهای طراحی، نیروهای برشی و تقاضای آرماتورگذاری شود.
هنگامی که دیوار برشی به‌صورت اصولی وارد سیستم باربر جانبی می‌شود، بخشی از نیروهای زلزله از طریق دیوار منتقل می‌شود. در نتیجه، در برخی اعضای قاب ممکن است تقاضای طراحی ناشی از بارهای جانبی کاهش پیدا کند. این کاهش می‌تواند در طراحی نهایی به شکل‌های زیر ظاهر شود:
- کاهش نیاز به افزایش عرض یا ارتفاع مقطع تیرها برای تأمین سختی جانبی؛
- امکان انتخاب مقاطع کوچک‌تر برای بعضی ستون‌ها، در صورت کفایت مقاومت و کنترل پایداری؛
- کاهش نیاز به آرماتور خمشی یا برشی در برخی اعضا، مشروط به نتایج طراحی؛
- کاهش احتمال حاکم شدن دریفت بر ابعاد نهایی مقاطع قاب.
البته نباید فرض کرد که با اضافه شدن دیوار برشی، لنگر و نیروی برشی تمام تیرها و ستون‌ها کاهش می‌یابد. تغییر سختی سیستم می‌تواند توزیع نیروها را تغییر دهد و در بعضی اعضا حتی تقاضای طراحی را افزایش دهد. همچنین در برخی قاب‌ها، بارهای ثقلی و الزامات حداقل ابعاد یا شکل‌پذیری همچنان تعیین‌کننده خواهند بود.
۳-۲. کاهش ابعاد ستون‌ها از طریق کنترل بهتر دریفت
ستون‌ها یکی از مهم‌ترین اعضای تعیین‌کننده در مصرف بتن و آرماتور ساختمان هستند. در سازه‌های بلندتر یا سازه‌هایی که قاب خمشی آن‌ها انعطاف‌پذیری جانبی زیادی دارد، ممکن است برای تأمین سختی لازم، ابعاد ستون‌ها افزایش یابد.
دیوار برشی با افزایش سختی جانبی کل ساختمان می‌تواند بخشی از این نیاز را کاهش دهد. در چنین شرایطی، طراح ممکن است بتواند به‌جای افزایش مداوم ابعاد ستون‌ها، از یک سیستم ترکیبی شامل قاب و دیوار استفاده کند.
این راهکار از نظر معماری نیز می‌تواند مفید باشد؛ زیرا ستون‌های کوچک‌تر، در صورت امکان‌پذیری فنی، فضای مفید بیشتری در اختیار طراح معماری قرار می‌دهند و محدودیت کمتری برای چیدمان پارکینگ، راهروها و فضاهای داخلی ایجاد می‌کنند.
کاهش ابعاد ستون‌ها تنها زمانی مجاز است که مقاومت محوری ـ خمشی، اثرات لاغری، الزامات شکل‌پذیری، ضوابط ستون قوی ـ تیر ضعیف و سایر کنترل‌های آیین‌نامه‌ای تأمین شده باشند.
۳-۳. امکان طراحی اقتصادی‌تر تیرها
در سازه‌های قاب خمشی، ارتفاع تیرها ممکن است تحت تأثیر دو دسته محدودیت قرار گیرد: محدودیت‌های مقاومتی و خمشی، و محدودیت‌های سختی و تغییرشکل.
در ساختمان‌هایی که کنترل دریفت بر طراحی قاب تأثیر زیادی دارد، استفاده از دیوار برشی می‌تواند بخشی از محدودیت سختی جانبی را برطرف کند. در نتیجه، ممکن است دیگر نیازی به افزایش ارتفاع بعضی تیرها صرفاً برای تأمین سختی جانبی نباشد. این موضوع در پروژه‌هایی اهمیت دارد که ارتفاع طبقات محدود است یا عبور تأسیسات از فضای سقف اهمیت دارد.
با این حال، دیوار برشی بارهای ثقلی تیرها را حذف نمی‌کند. کنترل خیز، مقاومت خمشی، برش، پیچش احتمالی و جزئیات اتصال تیر به ستون همچنان ضروری است.

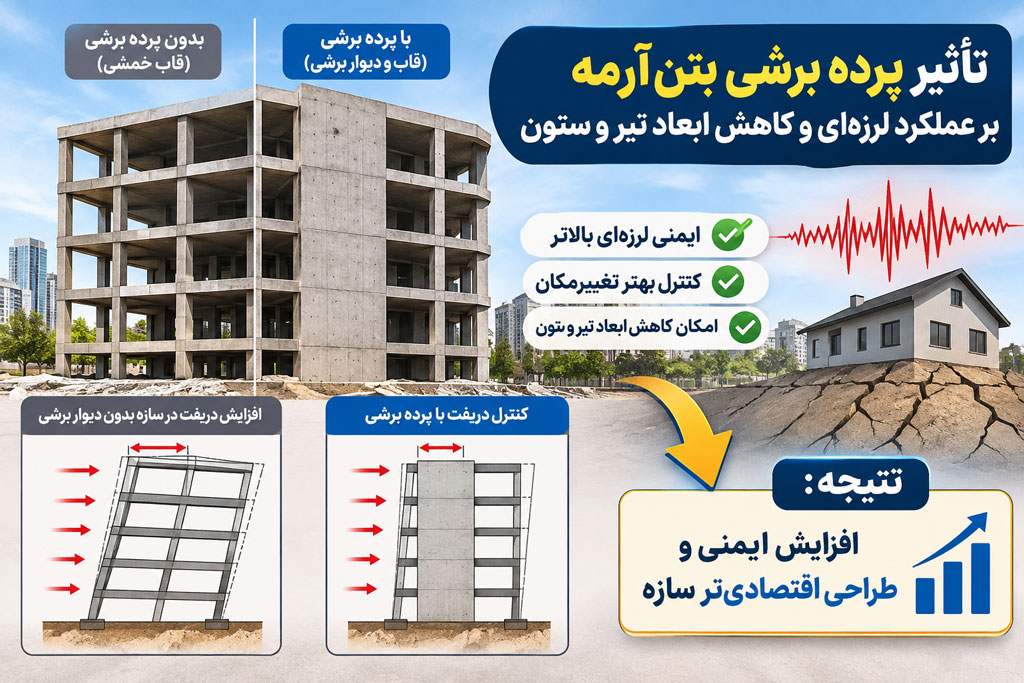

۴. مقایسه سازه با پرده برشی و بدون پرده برشی
حالت اول: ساختمان با قاب خمشی و بدون دیوار برشی
- بخش عمده مقاومت جانبی توسط تیرها، ستون‌ها و اتصالات قاب تأمین می‌شود.
- سختی جانبی به ابعاد اعضا و رفتار اتصالات وابستگی زیادی دارد.
- در صورت حاکم بودن دریفت، ممکن است به افزایش ابعاد بعضی تیرها و ستون‌ها نیاز باشد.
- کنترل شکل‌پذیری و جزئیات لرزه‌ای قاب اهمیت ویژه‌ای دارد.
حالت دوم: ساختمان دارای قاب و پرده برشی بتن‌آرمه
- دیوار برشی سهم مهمی در تحمل نیروهای جانبی دارد.
- سختی جانبی معمولاً افزایش می‌یابد و دریفت می‌تواند کاهش پیدا کند.
- تقاضای طراحی بعضی اعضای قاب ممکن است کمتر شود.
- امکان بهینه‌سازی ابعاد تیرها و ستون‌ها وجود دارد، در حالی که خود دیوار و فونداسیون نیز باید طراحی شوند.
| معیار مقایسه | قاب خمشی بدون دیوار برشی | قاب همراه با دیوار برشی |
|---|---|---|
| سختی جانبی | وابسته به سختی قاب | معمولاً بیشتر |
| کنترل دریفت | ممکن است به افزایش ابعاد قاب نیاز داشته باشد | معمولاً آسان‌تر، با طراحی مناسب |
| تقاضای نیرو در اعضای قاب | ممکن است بخش بزرگی از اثر زلزله را تحمل کند | در بعضی اعضا قابل کاهش است |
| ابعاد تیر و ستون | ممکن است تحت تأثیر کنترل دریفت افزایش یابد | امکان بهینه‌سازی وجود دارد |
| مصرف بتن و آرماتور دیوار | دیوار برشی ندارد | به طول، ضخامت و آرماتور دیوار وابسته است |
| فونداسیون | متناسب با نیروهای قاب طراحی می‌شود | باید نیروهای محوری، برشی و لنگر دیوار را نیز تحمل کند |
| انعطاف معماری | معمولاً آزادی بیشتر برای بازشوها و چیدمان | نیازمند هماهنگی با پلان و کاربری |
| پیچیدگی اجرایی | تابع سیستم قاب | جزئیات دیوار، مرزها و اتصال به پی نیز مهم است |
نتیجه مقایسه: نمی‌توان صرفاً با مشاهده کوچک‌تر شدن چند ستون یا تیر، اقتصادی‌تر بودن کل ساختمان را نتیجه گرفت. مقایسه باید کل سازه، شامل قاب‌ها، دیوارها، فونداسیون، آرماتور، قالب‌بندی و هزینه اجرا را در بر بگیرد.
۵. آیا سازه دارای پرده برشی همیشه سبک‌تر و ارزان‌تر است؟
پاسخ مهندسی این است: خیر، اما در بسیاری از پروژه‌ها می‌تواند گزینه‌ای اقتصادی‌تر باشد. برای بررسی این موضوع، باید تفاوت میان «سبک‌تر شدن قاب» و «سبک‌تر شدن کل سازه» را در نظر گرفت.
فرض کنیم در یک ساختمان، افزودن دیوار برشی باعث شود تعدادی از ستون‌ها و تیرها با مقاطع کوچک‌تری طراحی شوند. در این حالت، مصرف بتن و آرماتور قاب کاهش می‌یابد؛ اما در مقابل، بتن و آرماتور دیوار برشی و احتمالاً بخشی از هزینه‌های فونداسیون به پروژه اضافه می‌شود.
- کاهش هزینه کل: صرفه‌جویی حاصل از کوچک شدن اعضای قاب و بهبود طراحی، از هزینه دیوارها و آثار آن بر فونداسیون بیشتر باشد.
- هزینه تقریباً برابر: افزایش هزینه دیوار و فونداسیون با صرفه‌جویی در قاب جبران شود.
- افزایش هزینه کل: دیوارها، پی و اجرای آن‌ها هزینه بیشتری ایجاد کنند، بدون آنکه صرفه‌جویی قاب به اندازه کافی باشد.
استفاده از پرده برشی بتن‌آرمه می‌تواند با افزایش سختی جانبی و کاهش تقاضای تغییرشکل در سیستم قاب، امکان کاهش ابعاد و مصرف مصالح برخی تیرها و ستون‌ها را فراهم کند. با این حال، اقتصادی بودن طرح نهایی به مشخصات ساختمان، سیستم باربر جانبی، شرایط خاک، الزامات آیین‌نامه‌ای و هزینه اجرای کل سازه وابسته است.
۶. چرا کاهش دریفت می‌تواند به کاهش مصرف فولاد و بتن منجر شود؟
در بهینه‌سازی سازه، افزایش ابعاد اعضا همیشه به دلیل کمبود مقاومت نیست؛ گاهی سختی و محدودیت تغییرشکل عامل تعیین‌کننده است. برای مثال، ممکن است یک ستون از نظر مقاومت محوری و خمشی ظرفیت کافی داشته باشد، اما به دلیل محدودیت دریفت یا الزامات پایداری، نتوان آن را با ابعاد کوچک‌تر طراحی کرد.
در چنین شرایطی، افزودن دیوار برشی می‌تواند رفتار کلی سازه را تغییر دهد و بخشی از تقاضای سختی جانبی را تأمین کند.
افزودن پرده برشی بتن‌آرمه
↓
افزایش سختی جانبی و تغییر مسیر توزیع نیروهای زلزله
↓
امکان کاهش دریفت و تقاضای طراحی در برخی اعضای قاب
↓
امکان بهینه‌سازی ابعاد تیرها و ستون‌ها و کاهش مصرف مصالح قاب
این زنجیره بیانگر یک سازوکار مهندسی محتمل است، نه تضمین کاهش ابعاد در همه پروژه‌ها. میزان صرفه‌جویی باید با طراحی نهایی و مقایسه مقادیر واقعی مصالح تعیین شود.
نکته مهم درباره جرم و نیروی زلزله
اگرچه دیوار برشی می‌تواند سختی سازه را افزایش دهد، وزن بتن و آرماتور آن نیز به ساختمان اضافه می‌شود. افزایش جرم می‌تواند نیروی اینرسی ناشی از زلزله را تحت تأثیر قرار دهد. از سوی دیگر، تغییر سختی سازه، دوره تناوب طبیعی آن را تغییر می‌دهد و ممکن است بر مقدار نیروی طراحی طیفی اثر بگذارد.
بنابراین نمی‌توان فرض کرد که با افزودن دیوار برشی، نیروی زلزله حتماً کمتر می‌شود. مزیت اصلی دیوار برشی، فراهم کردن یک سیستم مقاوم جانبی مناسب‌تر از نظر سختی، مقاومت و کنترل تغییرشکل است؛ کاهش نیروهای طراحی اعضای قاب یکی از نتایج احتمالی تغییر رفتار کل سیستم است.
۷. اهمیت محل قرارگیری پرده برشی در پلان ساختمان
وجود دیوار برشی به‌تنهایی کافی نیست؛ محل قرارگیری آن در پلان نیز اهمیت زیادی دارد. اگر دیوارها به‌صورت نامتقارن و نامناسب توزیع شوند، مرکز سختی ساختمان ممکن است از مرکز جرم فاصله بگیرد و تحت اثر زلزله، پیچش قابل‌توجهی در ساختمان ایجاد شود.
به همین دلیل، در طراحی سازه باید موارد زیر بررسی شوند:
- توزیع مناسب دیوارهای برشی در دو راستای اصلی ساختمان؛
- کنترل فاصله مرکز جرم و مرکز سختی و آثار پیچش؛
- پیوستگی دیوارها در ارتفاع و انتقال نیرو به فونداسیون؛
- بررسی اثر بازشوهای در و پنجره بر مقاومت و سختی دیوار؛
- کنترل نیروهای جمع‌کننده و انتقال‌دهنده نیرو در سقف‌ها؛
- بررسی اندرکنش دیوارها و قاب‌های خمشی؛
- کنترل اثرات نامنظمی هندسی و سختی در پلان و ارتفاع.
آرایش دیوارها می‌تواند بر سختی جانبی، تغییرمکان طبقات و پاسخ پیچشی سازه اثر بگذارد. از منظر اقتصادی نیز محل مناسب دیوارها مهم است؛ زیرا یک آرایش مناسب می‌تواند بدون افزایش غیرضروری تعداد دیوارها، به کنترل بهتر رفتار سازه کمک کند.
۸. آیا با اضافه کردن دیوار برشی می‌توان ابعاد همه ستون‌ها را کاهش داد؟
خیر. این موضوع یکی از برداشت‌های نادرست در طراحی سازه است. ابعاد ستون‌ها ممکن است تحت تأثیر عوامل مختلفی تعیین شوند:
- نیروی محوری ناشی از وزن طبقات و بارهای بهره‌برداری؛
- لنگرهای خمشی ناشی از بارهای ثقلی و جانبی؛
- اثرات مرتبه دوم و لاغری ستون؛
- الزامات شکل‌پذیری و ضوابط لرزه‌ای؛
- ضوابط اتصال تیر و ستون و کنترل ستون قوی ـ تیر ضعیف؛
- محدودیت‌های اجرایی، آرماتورگذاری و بتن‌ریزی.
اگر ابعاد یک ستون عمدتاً به دلیل بارهای ثقلی زیاد یا محدودیت‌های هندسی و اجرایی تعیین شده باشد، افزودن دیوار برشی لزوماً باعث کوچک‌تر شدن آن نمی‌شود. در مقابل، اگر ابعاد ستون یا تیر عمدتاً به دلیل کنترل دریفت و مقاومت جانبی موردنیاز افزایش یافته باشند، سیستم قاب و دیوار می‌تواند فرصت بیشتری برای بهینه‌سازی ایجاد کند.
بنابراین طراح باید مشخص کند که کدام کنترل طراحی بر هر عضو حاکم است و سپس اثر تغییر سیستم باربر جانبی را ارزیابی کند.
۹. روش صحیح مقایسه دو مدل سازه‌ای در نرم‌افزار ETABS
برای بررسی فنی این موضوع در یک پروژه واقعی، می‌توان دو مدل سازه‌ای با شرایط یکسان تهیه و نتایج آن‌ها را مقایسه کرد.
مدل اول: سازه بدون پرده برشی
در این مدل، سیستم باربر جانبی مطابق فرض طراحی، قاب خمشی بتن‌آرمه است. ابعاد تیرها و ستون‌ها باید بر اساس الزامات مقاومت، دریفت و شکل‌پذیری تعیین شوند.
مدل دوم: سازه دارای پرده برشی
در این مدل، دیوارهای برشی بتن‌آرمه در محل‌های مناسب پلان اضافه می‌شوند و قاب‌ها نیز مطابق ضوابط سیستم باربر جانبی انتخاب‌شده طراحی خواهند شد.
برای آنکه مقایسه معتبر باشد، دو مدل باید از نظر تعداد طبقات، هندسه، بارهای ثقلی، مشخصات مصالح، شرایط خاک، ضوابط لرزه‌ای و معیارهای پذیرش طراحی هم‌ارز باشند.
شاخص‌های اصلی مقایسه
| شاخص | هدف بررسی |
|---|---|
| تغییرمکان جانبی بام | مقایسه تغییرشکل کلی دو مدل |
| دریفت بین‌طبقه‌ای | بررسی کنترل تغییرشکل طبقات |
| ابعاد تیرها | ارزیابی امکان کاهش ابعاد مقاطع |
| ابعاد ستون‌ها | بررسی تغییر نیازهای مقاومتی و سختی |
| مقدار آرماتور قاب | مقایسه مصرف فولاد در تیرها و ستون‌ها |
| حجم بتن دیوار برشی | محاسبه مصالح اضافه‌شده به مدل دوم |
| نیروهای داخلی فونداسیون | بررسی اثر دیوار بر پی |
| وزن کل سازه | مقایسه جرم و وزن مصالح |
| هزینه نهایی | ارزیابی اقتصادی کل سیستم |
در این مقایسه باید اثر ترک‌خوردگی بتن، سختی مؤثر اعضا، آثار پیچشی، اثرات مرتبه دوم و الزامات شکل‌پذیری به‌درستی در نظر گرفته شوند. تحلیل غیرخطی نیز در صورت نیاز به ارزیابی دقیق‌تر عملکرد لرزه‌ای، می‌تواند اطلاعات تکمیلی فراهم کند.
چگونه میزان صرفه‌جویی را محاسبه کنیم؟
برای مثال، کاهش مصرف فولاد قاب را می‌توان به‌صورت زیر محاسبه کرد:
Frame steel saving (%) = ((W₁ − W₂) / W₁) × 100
- W₁: وزن فولاد مصرفی تیرها و ستون‌ها در مدل بدون دیوار برشی؛
- W₂: وزن فولاد مصرفی تیرها و ستون‌ها در مدل دارای دیوار برشی.
این رابطه فقط صرفه‌جویی فولاد در قاب را نشان می‌دهد، نه صرفه‌جویی کل ساختمان. برای ارزیابی نهایی باید فولاد مصرفی دیوارها، آرماتور فونداسیون، حجم بتن، هزینه قالب‌بندی و اجرای دیوار نیز لحاظ شوند. مقایسه باید بر مبنای طراحی نهایی و مقاطع بهینه‌شده هر دو مدل انجام شود، نه صرفاً نتایج مدل اولیه.
۱۰. اشتباهات رایج در طراحی ساختمان‌های دارای پرده برشی
اشتباه اول: تصور اینکه هر دیوار بتنی، دیوار برشی سازه‌ای است.
دیوار برشی باید در مدل سازه تعریف شود، مسیر انتقال نیرو داشته باشد و مطابق ضوابط سازه‌ای طراحی و اجرا شود. صرف استفاده از دیوار بتنی، آن را به یک سیستم مقاوم لرزه‌ای معتبر تبدیل نمی‌کند.
اشتباه دوم: حذف کنترل قاب پس از اضافه کردن دیوار.
تیرها، ستون‌ها و اتصالات باید مطابق سهم نیرو و الزامات سیستم باربر جانبی طراحی شوند. وجود دیوار، مجوز نادیده گرفتن کنترل‌های قاب نیست.
اشتباه سوم: انتخاب نامناسب محل دیوارها.
آرایش نامناسب می‌تواند پیچش، تمرکز نیرو یا مشکلات انتقال نیرو ایجاد کند.
اشتباه چهارم: نادیده گرفتن فونداسیون.
دیوار برشی می‌تواند نیروهای محوری، برشی و لنگرهای بزرگی به پی منتقل کند. در نتیجه، امکان دارد فونداسیون به تقویت یا بازطراحی نیاز پیدا کند.
اشتباه پنجم: تمرکز بر کاهش ابعاد بدون محاسبه هزینه کل.
ممکن است مقاطع قاب کوچک‌تر شوند، اما هزینه دیوار و فونداسیون این صرفه‌جویی را جبران کند. هدف طراحی اقتصادی باید کمینه کردن هزینه کل سازه با حفظ سطح ایمنی و عملکرد موردنیاز باشد.
۱۱. جمع‌بندی و نتیجه‌گیری
پرده برشی بتن‌آرمه یکی از سیستم‌های مؤثر برای تأمین مقاومت و سختی جانبی ساختمان در برابر زلزله است. استفاده اصولی از این سیستم می‌تواند تغییرمکان جانبی ساختمان را کاهش دهد، کنترل دریفت را بهبود ببخشد و در کنار طراحی شکل‌پذیر و جزئیات اجرایی مناسب، به عملکرد لرزه‌ای مطلوب‌تری منجر شود.
از سوی دیگر، وقتی دیوار برشی بخشی از نیروهای جانبی را تحمل می‌کند، ممکن است تقاضای سختی و مقاومت در برخی اعضای قاب کاهش یابد. این امر می‌تواند فرصت مناسبی برای بهینه‌سازی ابعاد تیرها و ستون‌ها و کاهش مصرف مصالح قاب ایجاد کند.
با این حال، سبک‌تر شدن کل سازه یا ارزان‌تر شدن آن نتیجه‌ای قطعی نیست؛ زیرا وزن و هزینه دیوارها و فونداسیون نیز باید در محاسبات وارد شوند.
در نهایت، انتخاب سیستم مناسب باید بر اساس تحلیل و طراحی مهندسی، ضوابط آیین‌نامه‌ای، شرایط پروژه، الزامات معماری و مقایسه اقتصادی کل سازه انجام شود.
پیام اصلی برای طراحان سازه: به‌جای آنکه تمام بار مقاومت در برابر زلزله و کنترل تغییرشکل بر دوش قاب خمشی قرار گیرد، می‌توان با انتخاب و جانمایی مناسب پرده‌های برشی، از یک سیستم مقاوم جانبی کارآمد بهره برد و در عین حفظ الزامات ایمنی، امکان طراحی بهینه‌تر اعضای قاب را فراهم کرد.
