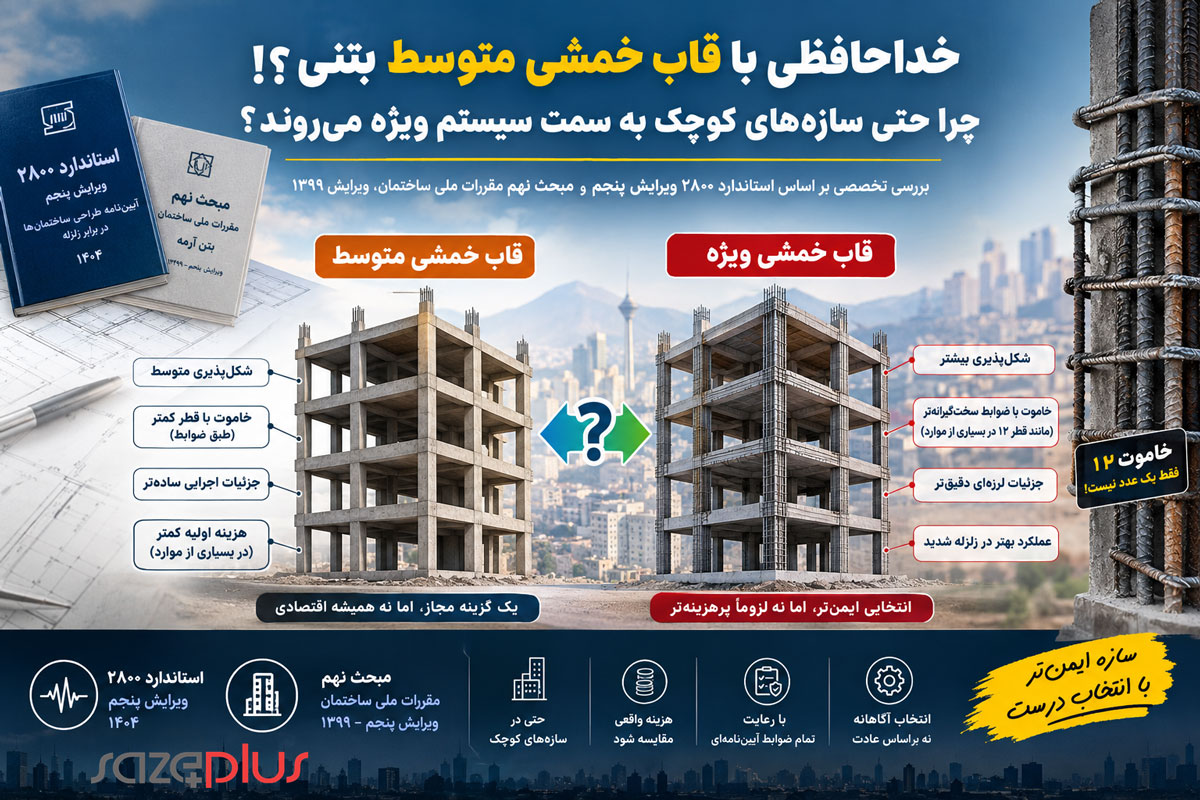

بررسی تخصصی بر اساس استاندارد ۲۸۰۰ ویرایش پنجم و مبحث نهم مقررات ملی ساختمان، ویرایش ۱۳۹۹
مقدمه: آیا انتخاب قاب خمشی متوسط دیگر انتخاب اول مهندس محاسب است؟
سال‌هاست که قاب خمشی بتن‌آرمه با شکل‌پذیری متوسط، یکی از سیستم‌های متداول در طراحی ساختمان‌های بتنی ایران بوده است. امکان استفاده از این سیستم در محدوده مجاز آیین‌نامه، همراه با جزئیات اجرایی ساده‌تر نسبت به قاب خمشی ویژه، آن را به گزینه‌ای جذاب برای بسیاری از ساختمان‌های کم‌ارتفاع و میان‌مرتبه تبدیل کرده بود.
اما آیا با سخت‌گیرانه‌تر شدن ضوابط طراحی لرزه‌ای و ابلاغ ویرایش پنجم استاندارد ۲۸۰۰، همچنان می‌توان قاب خمشی متوسط را انتخابی بدیهی و اقتصادی دانست؟
این پرسش زمانی جدی‌تر می‌شود که به جزئیات اجرایی سازه‌های بتنی توجه کنیم؛ جایی که افزایش الزامات خاموت‌گذاری، کنترل برش، محصورشدگی بتن، طراحی اتصالات تیر به ستون و رعایت ضوابط شکل‌پذیری می‌تواند فاصله اجرایی میان قاب متوسط و ویژه را کمتر از تصور اولیه ما کند.
از طرف دیگر، کاهش محدودیت‌های اقتصادی و اجرایی یک سیستم به معنای برتری مطلق آن نیست. قاب خمشی ویژه نیز ضوابط سخت‌گیرانه‌تری دارد و ممکن است در برخی پروژه‌ها هزینه آرماتوربندی، تراکم میلگرد و اجرای اتصالات را افزایش دهد.
بنابراین، پرسش اصلی این مقاله صرفاً این نیست که کدام سیستم شکل‌پذیری بیشتری دارد؛ بلکه باید بررسی کنیم:
- استاندارد ۲۸۰۰ ویرایش پنجم چه جایگاهی برای قاب خمشی متوسط در نظر گرفته است؟
- مبحث نهم ۱۳۹۹ چه تفاوت‌هایی میان جزئیات قاب متوسط و ویژه ایجاد می‌کند؟
- چرا حتی در ساختمان‌های کوچک، قاب خمشی ویژه ممکن است انتخاب منطقی‌تری باشد؟
- آیا استفاده از خاموت‌های قطر ۱۲ میلی‌متر می‌تواند قاب متوسط را به سیستمی پرهزینه و دشوار از نظر اجرا تبدیل کند؟
- آیا باید از پایان دوران قاب خمشی متوسط صحبت کنیم یا از ضرورت بازنگری در شیوه انتخاب سیستم سازه‌ای؟
پاسخ به این پرسش‌ها نیازمند تفکیک دقیق الزامات آیین‌نامه‌ای از ترجیحات مهندسی و ملاحظات اقتصادی است.
۱. جایگاه استاندارد ۲۸۰۰ ویرایش پنجم در انتخاب سیستم سازه‌ای
استاندارد ۲۸۰۰ مرجع اصلی تعیین الزامات طراحی لرزه‌ای ساختمان‌ها در ایران است. ویرایش پنجم این استاندارد در ۲۷ اسفند ۱۴۰۴ ابلاغ شد و مبانی طراحی لرزه‌ای، طبقه‌بندی ساختمان‌ها، سیستم‌های باربر جانبی و کنترل‌های مرتبط را مورد بازنگری قرار داد.
در این چارچوب، انتخاب سیستم سازه‌ای صرفاً به سلیقه طراح یا مقایسه وزن فولاد و بتن محدود نمی‌شود. نوع سیستم باید با توجه به شرایط لرزه‌ای ساختگاه، اهمیت ساختمان، گروه طراحی لرزه‌ای، محدودیت ارتفاع، ضوابط نامنظمی و الزامات تحلیل انتخاب شود.
در یک ساختمان بتنی، انتخاب قاب خمشی متوسط یا ویژه باید پس از بررسی ضوابط سیستم‌های مجاز در استاندارد ۲۸۰۰ انجام شود. سپس طراحی و جزئیات اعضای بتن‌آرمه بر اساس مبحث نهم ویرایش ۱۳۹۹ و سایر ضوابط لازم‌الاجرا کنترل می‌شود.
نکته کلیدی: ویرایش پنجم استاندارد ۲۸۰۰ به‌خودی‌خود به این معنا نیست که قاب خمشی متوسط در تمام ساختمان‌ها ممنوع شده است. برای اعلام چنین حکمی باید جدول سیستم‌های مجاز، گروه‌های طراحی لرزه‌ای، محدودیت‌های ارتفاعی و سایر شرایط مربوط به ساختمان مشخص بررسی شوند.
در نتیجه، عنوان «خداحافظی با قاب خمشی متوسط» باید به‌عنوان یک پرسش فنی و اقتصادی مطرح شود، نه اعلام یک ممنوعیت عمومی.
۲. تفاوت اساسی قاب خمشی متوسط و ویژه چیست؟
هر دو سیستم قاب خمشی بتن‌آرمه بر مقاومت خمشی تیرها و ستون‌ها و عملکرد اتصالات برای تحمل بارهای جانبی متکی هستند. تفاوت اصلی آن‌ها در سطح شکل‌پذیری مورد انتظار و جزئیات طراحی و اجرای لازم برای دستیابی به این رفتار است.
در هنگام زلزله شدید، اعضای سازه ممکن است وارد محدوده غیرخطی شوند. اگر سازه بتواند بدون افت ناگهانی مقاومت، تغییرشکل‌های غیرارتجاعی مورد انتظار را تحمل کند، امکان جذب و استهلاک انرژی بیشتری فراهم می‌شود.
قاب خمشی ویژه با هدف تأمین سطح بالاتری از شکل‌پذیری طراحی و اجرا می‌شود. این هدف مستلزم جزئیاتی است که از گسیختگی ترد، شکست برشی زودرس و تخریب نامطلوب نواحی بحرانی جلوگیری کنند.
قاب خمشی متوسط نیز سیستم مجاز و مهندسی‌شده‌ای است که باید ضوابط اختصاصی خود را رعایت کند؛ اما نباید انتظار رفتاری یکسان با قاب ویژه از آن داشت.
تفاوت‌های مهم را می‌توان در چند محور بررسی کرد:
| موضوع | قاب خمشی متوسط | قاب خمشی ویژه |
|---|---|---|
| سطح شکل‌پذیری مورد انتظار | متوسط | زیاد |
| الزامات نواحی بحرانی | مطابق ضوابط سیستم متوسط | سخت‌گیرانه‌تر و گسترده‌تر |
| محصورشدگی بتن در نواحی بحرانی | مطابق ضوابط مربوط | الزامات ویژه‌تر برای شکل‌پذیری |
| کنترل برش تیرها و ستون‌ها | الزامات اختصاصی سیستم متوسط | کنترل‌های ویژه و متناسب با رفتار مورد انتظار |
| طراحی اتصالات تیر به ستون | مطابق ضوابط سیستم متوسط | الزامات لرزه‌ای ویژه‌تر |
| پیچیدگی اجرایی | عموماً کمتر | عموماً بیشتر |
| قابلیت تحمل تغییرشکل‌های غیرخطی | کمتر از قاب ویژه | بالاتر، مشروط به طراحی و اجرای صحیح |
این مقایسه کیفی است و جایگزین بررسی بندهای مربوط در مبحث نهم نیست. مقدار دقیق خاموت، فاصله آن، طول ناحیه بحرانی و سایر جزئیات باید برای عضو مشخص و بر اساس بند حاکم تعیین شوند.
۳. چرا حتی ساختمان‌های کوچک نیز ممکن است به سمت قاب خمشی ویژه بروند؟
یکی از تصورات رایج در طراحی این است که ساختمان کوچک الزاماً به سیستم ساده‌تری نیاز دارد. درحالی‌که ابعاد کوچک ساختمان فقط یکی از عوامل مؤثر بر طراحی است و به‌تنهایی سطح خطر لرزه‌ای یا سیستم مجاز را تعیین نمی‌کند.
چند عامل می‌تواند انتخاب قاب ویژه را حتی برای یک ساختمان کم‌ارتفاع توجیه‌پذیر کند.
۳-۱. محدودیت‌های انتخاب سیستم در استاندارد ۲۸۰۰
ارتفاع ساختمان تنها معیار انتخاب سیستم نیست. گروه طراحی لرزه‌ای، اهمیت ساختمان، شرایط ساختگاه و محدودیت‌های جدول سیستم‌های باربر جانبی نیز اهمیت دارند.
ممکن است برای ساختمانی با تعداد طبقات کم، محدودیت‌های سیستم متوسط به‌گونه‌ای باشد که انتخاب آن امکان‌پذیر نباشد یا استفاده از آن به شرایط مشخصی وابسته باشد.
در چنین حالتی، کوچک بودن ساختمان مجوز استفاده از سیستم خارج از محدوده مجاز نیست.
بنابراین، پیش از آغاز مدل‌سازی باید ابتدا مشخص شود که قاب خمشی متوسط برای پروژه موردنظر مجاز است یا خیر. اگر این سیستم از ابتدا مجاز نباشد، مقایسه اقتصادی آن با قاب ویژه موضوعیت نخواهد داشت.
۳-۲. اهمیت عملکرد لرزه‌ای، حتی در ساختمان‌های کم‌ارتفاع
یک ساختمان یک یا دو طبقه ممکن است از نظر ابعاد کوچک باشد، اما کاربری آن اهمیت زیادی داشته باشد. ساختمان‌های دارای تجهیزات حساس، کاربری‌های خاص یا اهمیت زیاد ممکن است الزامات متفاوتی داشته باشند.
در این شرایط، کوچک بودن سازه نباید به کاهش غیرموجه سطح ایمنی منجر شود.
البته انتخاب قاب ویژه نیز به‌تنهایی تضمین‌کننده عملکرد مطلوب نیست. کیفیت مصالح، کنترل اجرای میلگردها، شکل‌پذیری واقعی اتصالات، نامنظمی سازه و کیفیت نظارت همگی بر عملکرد نهایی تأثیر دارند.
۳-۳. کاهش فاصله اقتصادی میان سیستم متوسط و ویژه
در نگاه نخست، قاب متوسط به دلیل جزئیات اجرایی ساده‌تر باید اقتصادی‌تر باشد. اما این نتیجه همیشه برقرار نیست.
اگر طراحی قاب متوسط به تراکم قابل توجه خاموت در ستون‌ها، تیرها و اتصالات منجر شود، تفاوت هزینه واقعی اجرای آن با قاب ویژه ممکن است کمتر از انتظار باشد.
در مقابل، در بعضی ساختمان‌ها قاب ویژه می‌تواند به آرماتورگذاری سنگین‌تر، ابعاد بزرگ‌تر اعضا یا دشواری بتن‌ریزی منجر شود.
پس پرسش صحیح این نیست که «کدام سیستم خاموت کمتری دارد؟» بلکه باید پرسید:
برای این ساختمان مشخص، هزینه کل دستیابی به مقاومت، شکل‌پذیری، کنترل تغییرمکان و قابلیت اجرای مطمئن در کدام سیستم کمتر است؟
۴. ماجرای خاموت ۱۲؛ چرا قطر میلگرد به‌تنهایی تعیین‌کننده نیست؟
در گفت‌وگوهای اجرایی، گاهی از الزام به خاموت ۱۲ به‌عنوان یکی از نشانه‌های سخت‌گیرانه‌تر شدن جزئیات قاب‌های بتن‌آرمه یاد می‌شود. اما از نظر فنی، باید میان قطر میلگرد عرضی، فاصله خاموت‌ها، نوع قلاب، تعداد شاخه‌ها و شرایط محصورشدگی تمایز قائل شد.
هیچ‌یک از این پارامترها را نمی‌توان بدون بررسی عضو و ضابطه مربوط به یک عدد ثابت تقلیل داد.
برای مثال، در یک ستون بتن‌آرمه، طراحی آرماتور عرضی ممکن است تحت تأثیر عوامل زیر قرار گیرد:
- ابعاد مقطع ستون و آرایش میلگردهای طولی؛
- مقدار نیروی محوری و لنگرهای طراحی؛
- الزامات برشی؛
- طول ناحیه بحرانی در دو انتهای ستون؛
- ضوابط محصورشدگی هسته بتن؛
- فاصله مجاز میلگردهای عرضی و مهار جانبی میلگردهای طولی؛
- الزامات اختصاصی سیستم لرزه‌ای انتخاب‌شده.
در نتیجه، ممکن است در یک مقطع خاموت با قطر مشخص جواب‌گو باشد، اما در مقطع دیگر به دلیل نیاز برشی یا الزامات محصورشدگی، قطر بیشتر یا فاصله کمتری لازم شود.
قطر ۱۲ میلی‌متر به‌تنهایی به معنای ویژه بودن قاب نیست و نمی‌توان آن را الزام عمومی تمام قاب‌های متوسط یا ویژه دانست. برای اظهار نظر درباره الزام دقیق قطر ۱۲ باید بند مربوط در نسخه رسمی مبحث نهم و شرایط عضو بررسی شود.
آیا خاموت‌گذاری سنگین‌تر همیشه به معنای ایمنی بیشتر است؟
خیر. خاموت بیشتر یا قطورتر زمانی مفید است که به‌درستی طراحی، خم، مهار و اجرا شود.
تراکم بیش از حد میلگرد می‌تواند مشکلاتی در عبور بتن، ویبره، حفظ پوشش بتن و اجرای اتصال ایجاد کند. اگر این مشکلات کنترل نشوند، افزایش آرماتور لزوماً به افزایش متناسب کیفیت واقعی سازه منجر نخواهد شد.
هدف طراحی لرزه‌ای، تولید نقشه‌ای با بیشترین مقدار میلگرد نیست؛ هدف دستیابی به رفتار سازه‌ای مورد انتظار با جزئیات قابل اجرا و کنترل‌پذیر است.
۵. نقش مبحث نهم ویرایش ۱۳۹۹ در تفاوت دو سیستم
استاندارد ۲۸۰۰ مشخص می‌کند که سیستم لرزه‌ای چگونه انتخاب و از نظر ضوابط کلان طراحی کنترل شود. مبحث نهم مقررات ملی ساختمان، ویرایش پنجم سال ۱۳۹۹، الزامات طراحی و اجرای اعضای بتن‌آرمه را پوشش می‌دهد.
در طراحی قاب‌های خمشی بتن‌آرمه، بخش‌های مربوط به اعضای خمشی، اعضای تحت اثر نیروی محوری و خمش، برش، اتصالات و جزئیات لرزه‌ای اهمیت ویژه‌ای دارند.
در عمل، اختلاف سیستم متوسط و ویژه تنها به مقدار میلگرد طولی یا ظرفیت خمشی تیر و ستون محدود نیست. هدف آن است که سازه تحت تغییرشکل‌های غیرخطی مورد انتظار، مسیر انتقال نیرو و ظرفیت مناسب را حفظ کند.
۵-۱. تیرها
در تیرهای قاب خمشی، باید مقاومت خمشی، ظرفیت برشی، جزئیات آرماتورهای طولی و عرضی و شرایط نواحی بحرانی کنترل شود.
در قاب ویژه، جزئیات لرزه‌ای با هدف حفظ قابلیت دوران و جلوگیری از گسیختگی‌های ترد اهمیت بیشتری پیدا می‌کنند.
اگر طراح فقط از روی مقدار آرماتور خمشی درباره اقتصادی بودن تیر تصمیم بگیرد، ممکن است هزینه خاموت‌گذاری، طول مهاری و دشواری اجرای آرماتورها را نادیده بگیرد.
۵-۲. ستون‌ها
ستون‌ها از حساس‌ترین اجزای قاب خمشی هستند؛ زیرا خرابی نامطلوب چند ستون می‌تواند به افت جدی ظرفیت باربری و پایداری سازه منجر شود.
کنترل نیروی محوری و لنگر، مقاومت برشی، محصورشدگی بتن و جزئیات نواحی انتهایی ستون‌ها باید با توجه به سیستم انتخاب‌شده انجام شود.
در قاب ویژه، جزئیات شکل‌پذیری اهمیت بیشتری دارد و طراح باید به ظرفیت واقعی ستون برای تحمل تغییرشکل‌های غیرخطی توجه کند.
۵-۳. اتصال تیر به ستون
اتصال تیر به ستون محل انتقال نیروهای قابل توجه در هنگام زلزله است. حتی اگر تیر و ستون به‌صورت جداگانه از نظر مقاومت اسمی مناسب باشند، عملکرد نامطلوب اتصال می‌تواند رفتار کل قاب را تحت تأثیر قرار دهد.
کنترل برش ناحیه اتصال، مهار میلگردهای طولی، تراکم آرماتورها و امکان بتن‌ریزی مناسب باید هم‌زمان مورد توجه باشند.
در نتیجه، نمی‌توان هزینه قاب ویژه را فقط از روی تعداد خاموت ستون یا مقدار میلگرد تیر مقایسه کرد؛ اتصال تیر به ستون نیز بخشی از هزینه و کیفیت سیستم است.
۶. آیا قاب خمشی ویژه همیشه از قاب متوسط سنگین‌تر است؟
پاسخ قطعی و عمومی وجود ندارد.
قاب ویژه معمولاً به جزئیات اجرایی و کنترل‌های بیشتری نیاز دارد، اما این موضوع الزاماً به معنای افزایش قطعی وزن کل سازه نیست.
مقدار آرماتور تابع مقاومت موردنیاز، ابعاد اعضا، هندسه سازه، طول دهانه‌ها، بارهای ثقلی، شرایط لرزه‌ای و نتایج تحلیل است.
در برخی پروژه‌ها، قاب ویژه به دلیل جزئیات محصورشدگی و کنترل‌های سخت‌گیرانه‌تر، میلگرد بیشتری مصرف می‌کند. در پروژه‌ای دیگر، انتخاب قاب متوسط ممکن است به ابعاد بزرگ‌تر اعضا یا تمهیدات دیگری برای پاسخ‌گویی به الزامات طراحی منجر شود.
از سوی دیگر، مقایسه وزن آرماتور بدون در نظر گرفتن هزینه اجرا، پرت میلگرد، زمان آرماتوربندی، کیفیت بتن‌ریزی و احتمال خطاهای اجرایی تصویر کاملی از اقتصاد طرح ارائه نمی‌دهد.
روش صحیح مقایسه اقتصادی
برای یک پروژه واقعی باید حداقل دو مدل سازه‌ای قابل قبول تهیه شود:
۱. مدل قاب خمشی متوسط، در صورتی که انتخاب آن مجاز باشد.
۲. مدل قاب خمشی ویژه، با رعایت کامل ضوابط مربوط.
سپس برای هر دو گزینه باید موارد زیر مقایسه شوند:
- وزن کل میلگرد طولی و عرضی؛
- حجم بتن و ابعاد اعضا؛
- مقدار آرماتور نواحی اتصال؛
- دشواری و مدت اجرای آرماتوربندی؛
- تغییرمکان نسبی طبقات و سایر کنترل‌های لرزه‌ای؛
- الزامات فونداسیون؛
- هزینه تمام‌شده اجرا با قیمت‌های یکسان و در یک مقطع زمانی.
فقط پس از این مقایسه می‌توان درباره گزینه اقتصادی‌تر نتیجه‌گیری کرد.
۷. کاهش محدودیت دریفت و تأثیر آن بر قاب خمشی متوسط
یکی از تغییرات گزارش‌شده در فرایند نهایی‌سازی ویرایش پنجم استاندارد ۲۸۰۰، کاهش نسبت دریفت طراحی سیستم‌های قاب خمشی متوسط از ۲ درصد به ۱٫۵ درصد است. این تغییر باید در چارچوب بندها و شرایط دقیق نسخه نهایی آیین‌نامه بررسی شود.
اهمیت موضوع در این است که کنترل تغییرمکان نسبی طبقات می‌تواند در طراحی قاب‌های خمشی نقش تعیین‌کننده‌ای داشته باشد.
اگر کنترل دریفت حاکم شود، طراح ممکن است ناچار به افزایش سختی جانبی سازه شود. این کار می‌تواند با افزایش ابعاد ستون‌ها و تیرها، تغییر آرایش سازه یا بررسی یک سیستم باربر جانبی دیگر انجام شود.
در چنین شرایطی، قاب متوسط ممکن است از نظر اولیه ساده به نظر برسد، اما پس از کنترل‌های تغییرمکان به گزینه‌ای با ابعاد بزرگ‌تر یا هزینه بیشتر تبدیل شود.
البته نباید کاهش حد مجاز دریفت را به معنای افزایش قطعی هزینه همه قاب‌های متوسط دانست. اثر واقعی این تغییر به ارتفاع ساختمان، توزیع سختی، نامنظمی، ابعاد اعضا و سایر شرایط مدل بستگی دارد.
همچنین مقدار دریفت مجاز باید با توجه به متن رسمی استاندارد، نوع سیستم، روش محاسبه تغییرمکان و شرایط مربوط به پروژه تعیین شود؛ استفاده از یک عدد بدون توجه به بند حاکم می‌تواند گمراه‌کننده باشد.
۸. آیا باید از همین امروز قاب خمشی متوسط را کنار گذاشت؟
از دیدگاه مهندسی، توصیه به حذف همیشگی یک سیستم بدون توجه به شرایط پروژه، رویکرد مناسبی نیست.
اگر قاب خمشی متوسط طبق استاندارد ۲۸۰۰ برای پروژه مجاز باشد و بتواند تمام الزامات مقاومت، تغییرمکان، شکل‌پذیری و جزئیات اجرایی را برآورده کند، همچنان می‌تواند یک گزینه قابل بررسی باشد.
اما اگر تفاوت هزینه آن با قاب ویژه ناچیز شود، یا محدودیت‌های سیستم متوسط انتخاب آن را دشوار کند، منطقی است که طراح از ابتدا گزینه قاب ویژه و سایر سیستم‌های مجاز را نیز بررسی کند.
به بیان دیگر، شاید زمان آن رسیده باشد که قاب خمشی متوسط را از یک انتخاب پیش‌فرض به یک گزینه نیازمند توجیه فنی و اقتصادی تبدیل کنیم.
این تغییر نگاه با ممنوع دانستن سیستم متوسط تفاوت دارد. در رویکرد حرفه‌ای، هر سیستم باید بر اساس شرایط واقعی پروژه انتخاب شود، نه بر اساس عادت‌های طراحی یا تجربه محدود از پروژه‌های گذشته.
۹. یک مثال کاربردی: ساختمان دو یا سه طبقه در تهران
فرض کنیم قرار است ساختمانی بتن‌آرمه با دو یا سه طبقه در تهران طراحی شود.
در روش سنتی ممکن است طراح ابتدا قاب خمشی متوسط را انتخاب کند و سپس ابعاد تیرها و ستون‌ها و مقدار میلگرد را تعیین کند.
اما در رویکرد مناسب‌تر، ابتدا باید اطلاعات زیر مشخص شوند:
- کاربری و گروه اهمیت ساختمان؛
- مشخصات لرزه‌ای ساختگاه و گروه طراحی لرزه‌ای؛
- ارتفاع کل و تعداد طبقات؛
- سیستم‌های مجاز طبق ویرایش پنجم استاندارد ۲۸۰۰؛
- شرایط خاک و الزامات ژئوتکنیکی؛
- هندسه دهانه‌ها، نامنظمی‌ها و شرایط معماری.
پس از مشخص شدن سیستم‌های مجاز، می‌توان دو گزینه قاب متوسط و ویژه را در صورت امکان بررسی کرد.
در مرحله بعد، مدل‌ها باید از نظر مقاومت اعضا، کنترل دریفت، ضوابط طراحی لرزه‌ای و الزامات مبحث نهم کنترل شوند. سپس متره آرماتور، حجم بتن و هزینه اجرا انجام شود.
ممکن است در پایان، قاب متوسط اقتصادی‌تر باشد. ممکن است قاب ویژه به دلیل محدودیت‌های طرح یا هزینه نهایی انتخاب بهتری باشد. و حتی ممکن است یک سیستم دیگر، مانند سیستم دوگانه متشکل از قاب خمشی و دیوار برشی، عملکرد و اقتصاد مناسب‌تری ارائه دهد؛ مشروط بر اینکه برای پروژه مجاز و از نظر فنی قابل طراحی باشد.
نتیجه مهم این مثال آن است که تعداد طبقات کم، به‌تنهایی نه قاب متوسط را توجیه می‌کند و نه قاب ویژه را الزامی می‌سازد.
۱۰. چند اشتباه رایج در انتخاب سیستم و جزئیات آرماتورگذاری
اشتباه اول: فرض اینکه ساختمان کوچک به سیستم متوسط نیاز دارد
ابعاد ساختمان جایگزین بررسی گروه طراحی لرزه‌ای و محدودیت‌های استاندارد نیست.
اشتباه دوم: فرض اینکه قاب ویژه همیشه ایمن‌تر از هر گزینه دیگری است
قاب ویژه سطح بالاتری از شکل‌پذیری را هدف قرار می‌دهد، اما کیفیت واقعی سازه به طراحی، اجرا، کنترل تغییرمکان و رعایت تمام ضوابط وابسته است. یک قاب ویژه با جزئیات اجرایی ناقص، عملکرد مورد انتظار را تأمین نمی‌کند.
اشتباه سوم: تشخیص سیستم از روی قطر خاموت
قطر میلگرد عرضی تنها یکی از پارامترهای طراحی است. فاصله خاموت‌ها، قلاب‌ها، مهار میلگردهای طولی، مقاومت برشی و الزامات محصورشدگی نیز تعیین‌کننده‌اند.
اشتباه چهارم: مقایسه هزینه بر اساس وزن میلگرد
هزینه واقعی سازه شامل مصالح، نیروی انسانی، زمان اجرا، تجهیزات، دشواری بتن‌ریزی و کیفیت نهایی است.
اشتباه پنجم: استفاده از ضوابط یک ویرایش بدون بررسی الزامات جاری
در پروژه‌های جدید باید ضوابط لازم‌الاجرا، تاریخ ابلاغ و شرایط انتقالی احتمالی بررسی شوند. استاندارد ۲۸۰۰ ویرایش پنجم باید از نسخه‌های قبلی و پیش‌نویس‌ها تفکیک شود و ضوابط مبحث نهم نیز با نسخه رسمی مورد استناد تطبیق داده شود.
۱۱. راهبرد پیشنهادی برای مهندسان محاسب
برای کاهش خطا در انتخاب سیستم سازه‌ای، بهتر است فرایند طراحی به شکل زیر انجام شود:
مرحله اول: تعیین سیستم‌های مجاز
قبل از مدل‌سازی نهایی، سیستم‌های مجاز را با توجه به استاندارد ۲۸۰۰ ویرایش پنجم، شرایط لرزه‌ای، اهمیت ساختمان و محدودیت ارتفاع مشخص کنید.
مرحله دوم: بررسی گزینه‌های سازه‌ای
در صورت مجاز بودن، قاب خمشی متوسط و ویژه را همراه با گزینه‌های مناسب دیگر بررسی کنید.
مرحله سوم: کنترل‌های کامل طراحی
مقاومت اعضا، برش، دریفت، نامنظمی‌ها، ضوابط شکل‌پذیری و جزئیات اجرایی را مطابق استانداردها کنترل کنید.
مرحله چهارم: متره و برآورد واقعی
مقدار میلگرد طولی و عرضی، حجم بتن، ابعاد اعضا و دشواری اجرای اتصالات را برای هر گزینه برآورد کنید.
مرحله پنجم: انتخاب نهایی
سیستمی را انتخاب کنید که هم مجاز باشد و هم از نظر ایمنی، قابلیت اجرا، کنترل کیفیت و هزینه کل پروژه توجیه‌پذیر باشد.
این رویکرد کمک می‌کند که انتخاب سیستم از یک تصمیم عادت‌محور به تصمیمی مستند و قابل دفاع تبدیل شود.
جمع‌بندی: خداحافظی با قاب خمشی متوسط یا خداحافظی با انتخاب‌های عادت‌محور؟
قاب خمشی متوسط بتن‌آرمه را نمی‌توان صرفاً با استناد به ابلاغ ویرایش پنجم استاندارد ۲۸۰۰، سیستمی منسوخ یا ممنوع دانست. چنین نتیجه‌ای باید بر اساس محدوده کاربرد، محدودیت‌های سیستم و بندهای رسمی آیین‌نامه بررسی شود.
بااین‌حال، سخت‌گیری‌های طراحی لرزه‌ای، اهمیت کنترل دریفت، الزامات جزئیات آرماتورگذاری و هزینه واقعی اجرا می‌توانند انتخاب این سیستم را در برخی پروژه‌ها کم‌جاذبه‌تر کنند.
در ساختمان‌های کوچک نیز اگر شرایط لرزه‌ای، کاربری یا محدودیت‌های آیین‌نامه‌ای انتخاب قاب ویژه را توجیه کند، نباید صرفاً به دلیل تعداد طبقات کم، قاب متوسط را انتخاب کرد.
در عین حال، قاب ویژه الزاماً کم‌هزینه‌تر نیست و خاموت ۱۲ میلی‌متر نیز یک حکم عمومی برای تمام اعضا یا تمام قاب‌های خمشی محسوب نمی‌شود. تصمیم صحیح مستلزم بررسی ضوابط مربوط، طراحی دقیق و مقایسه اقتصادی دو گزینه قابل قبول است.
شاید تعبیر دقیق‌تر این باشد:
آنچه باید به پایان برسد، انتخاب خودکار قاب خمشی متوسط برای ساختمان‌های کوچک است؛ نه لزوماً استفاده از قاب خمشی متوسط در تمام پروژه‌ها.
مهندس محاسب حرفه‌ای باید پیش از انتخاب سیستم، محدوده مجاز آیین‌نامه‌ای را مشخص کند، سپس رفتار لرزه‌ای و جزئیات اجرایی را بررسی کند و در نهایت بر مبنای هزینه واقعی و کیفیت قابل دستیابی تصمیم بگیرد.
در مهندسی سازه، کوچک بودن ساختمان به معنای کوچک بودن مسئولیت طراح نیست. انتخاب سیستم مناسب، زمانی ارزشمند است که هم از نظر آیین‌نامه‌ای قابل دفاع باشد و هم در کارگاه بتوان آن را با کیفیت مطلوب اجرا کرد.
