بازرسی ظاهری یا بازرسی چشمی جوش (Visual Testing – VT) یکی از ابتدایی‌ترین و در عین حال مهم‌ترین روش‌های کنترل کیفیت جوش در سازه‌های فولادی است. این روش با استفاده از حواس بینایی و ابزارهای ساده، امکان شناسایی سریع عیوب سطحی را فراهم می‌کند و به دلیل هزینه کم و سرعت بالا، در تمام مراحل ساخت و نصب سازه کاربرد دارد.
۱. مقدمه
در پروژه‌های ساختمانی، کیفیت جوشکاری نقش حیاتی در ایمنی و دوام سازه دارد. حتی کوچک‌ترین نقص در جوش می‌تواند منجر به کاهش مقاومت و در نهایت بروز شکست سازه شود. بازرسی ظاهری به عنوان اولین خط دفاعی در کنترل کیفیت، قبل از استفاده از روش‌های پیشرفته‌تر مانند تست‌های غیرمخرب (NDT)، انجام می‌شود.
۲. اهداف بازرسی ظاهری
- اطمینان از انطباق جوش با نقشه‌ها و استانداردها
- شناسایی سریع عیوب سطحی و جلوگیری از ادامه کار معیوب
- کاهش هزینه‌های تعمیرات و دوباره‌کاری
- افزایش ایمنی و طول عمر سازه
۳. مراحل بازرسی ظاهری جوش
۳.۱. قبل از جوشکاری
- بررسی تمیزی سطوح اتصال (حذف زنگ‌زدگی، رنگ، روغن و آلودگی‌ها)
- کنترل ابعاد و آماده‌سازی لبه‌ها طبق WPS (دستورالعمل جوشکاری)
- اطمینان از هم‌راستایی قطعات و فیکسچر مناسب
۳.۲. حین جوشکاری
- کنترل یکنواختی قوس و جلوگیری از پاشش زیاد
- بررسی دمای بین‌پاس (Interpass Temperature)
- اطمینان از رعایت ترتیب پاس‌ها برای جلوگیری از اعوجاج
۳.۳. بعد از جوشکاری
- شناسایی عیوب سطحی مانند:
- ترک (Crack)
- بریدگی کناره (Undercut)
- تخلخل سطحی (Porosity)
- نفوذ ناقص (Lack of Penetration)
- گل جوش باقی‌مانده (Slag Inclusion)
- اندازه‌گیری ابعاد جوش (طول، عرض، ارتفاع گرده) با ابزارهایی مانند گرده‌سنج
- مقایسه نتایج با استانداردهایی مثل AWS D1.1 یا ISO 5817

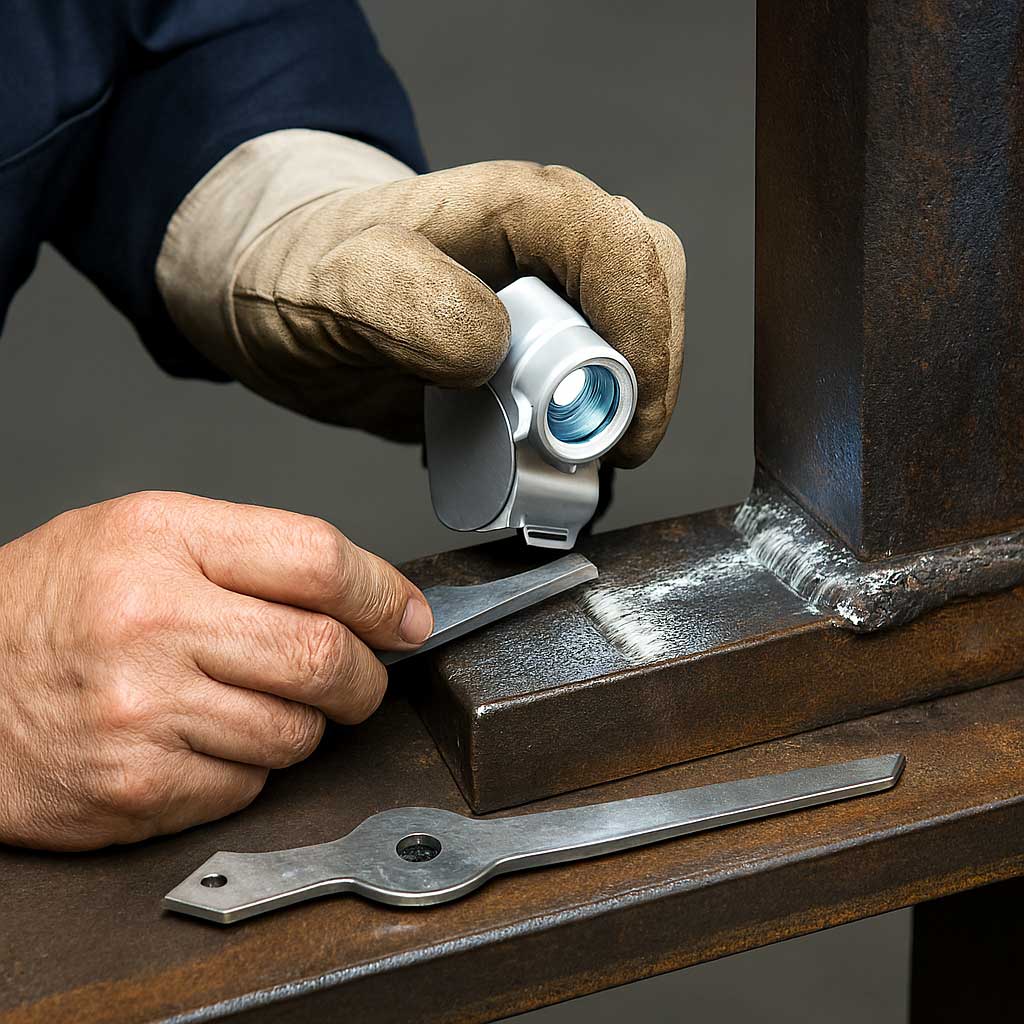

۴. ابزارهای مورد استفاده
| ابزار | کاربرد |
|---|---|
| چراغ قوه یا نور متمرکز | افزایش وضوح دید |
| ذره‌بین یا لوپ | مشاهده جزئیات ریز |
| گرده‌سنج (Fillet Gauge) | اندازه‌گیری ابعاد گرده جوش |
| خط‌کش فولادی | کنترل طول و عرض جوش |
| آینه بازرسی | مشاهده نقاط غیرقابل دسترس |
۵. مزایا و محدودیت‌ها
مزایا:
- کم‌هزینه و سریع
- قابل انجام در تمام مراحل ساخت
- عدم نیاز به تجهیزات پیچیده
محدودیت‌ها:
- فقط عیوب سطحی را شناسایی می‌کند
- وابسته به مهارت و تجربه بازرس
- تحت تأثیر شرایط نور و دید قرار می‌گیرد
۶. استانداردها و مراجع مهم
- AWS D1.1 – Structural Welding Code – Steel
- ISO 5817 – Welding – Fusion-welded joints in steel, nickel, titanium
- EN 970 – Visual Examination of Fusion Welds
۷. نتیجه‌گیری
بازرسی چشمی جوش، اگرچه ساده به نظر می‌رسد، اما نقش کلیدی در تضمین کیفیت و ایمنی سازه‌های فولادی دارد. اجرای دقیق این روش، همراه با آموزش مناسب بازرسان و استفاده از استانداردهای معتبر، می‌تواند از بروز بسیاری از مشکلات و هزینه‌های اضافی جلوگیری کند.
