در این مقاله سازه و معماری قاب دبی به‌صورت جامع بررسی شده است؛ از ایده طراحی و مشخصات فنی تا روش‌های اجرایی، نوآوری‌های مهندسی و پارامترهای شاخص که برای درج در وب‌سایت و استفاده تخصصی مناسب است.

مقدمه

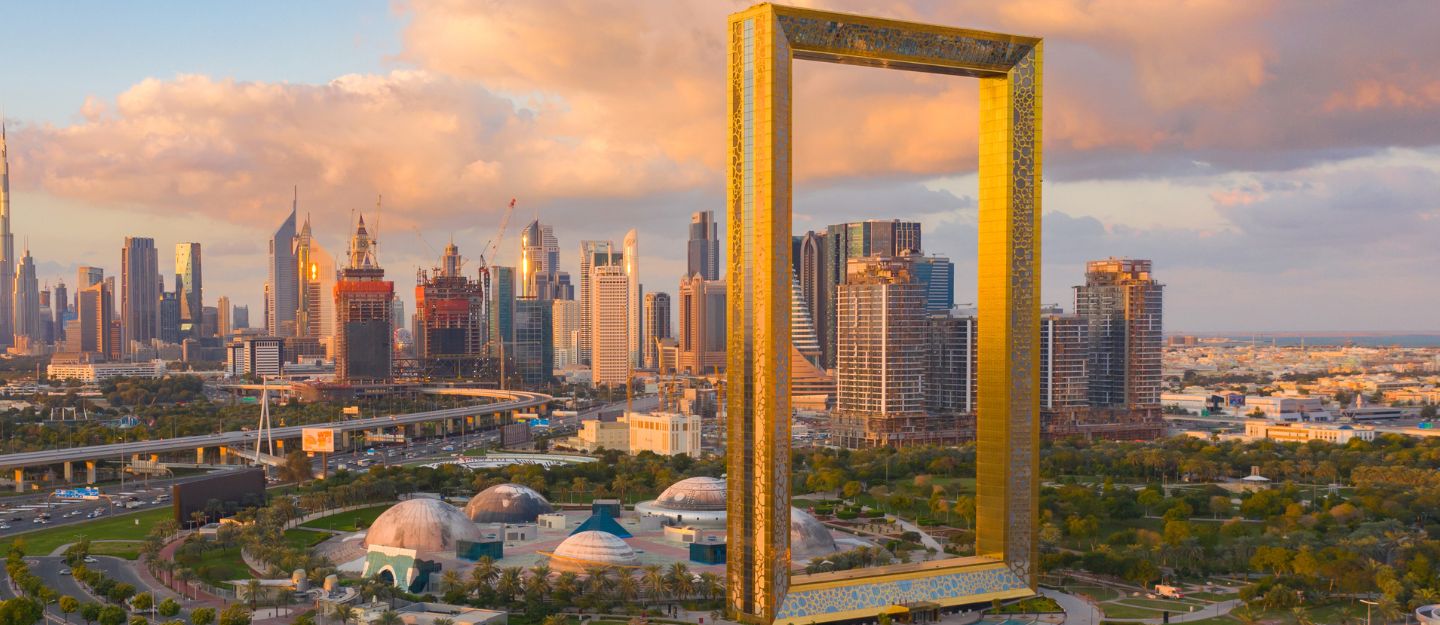

قاب دبی (Dubai Frame) یک سازه نمادین است که به‌عنوان «قاب شهر» طراحی شده تا هم‌زمان نمایی از دبی قدیم و جدید را ارائه دهد. این پروژه به‌عنوان یک اثر شهری و جاذبه گردشگری طراحی و اجرا شده و توجه مهندسان سازه و معماران را به خود جلب کرده است.

طراحی معماری و مفهوم

ایده اصلی قاب، ایجاد یک «قاب» بزرگ برای شهر است که گذشته و آینده را در یک قاب بصری به نمایش بگذارد. طرح اولیه از طریق مسابقه بین‌المللی انتخاب شد و مفهوم «قاب کردن شهر» محور طراحی بود. در طراحی نهایی تلاش شده تا نسبت‌های بصری و نسبت طلایی در ترکیب‌بندی رعایت شود و نمای خارجی با پوشش طلایی رنگ، جلوه‌ای متمایز به سازه ببخشد.

مشخصات سازه‌ای و مصالح

ارتفاع قاب حدود ۱۵۰ متر و عرض آن نزدیک به ۹۵ متر است. مصالح اصلی شامل بتن مسلح، فولاد سازه‌ای و شیشه لمینیت‌شده می‌باشد. برای پوشش خارجی از ورق‌های استنلس‌استیل با رنگ طلایی استفاده شده که بیش از ۱۵,۰۰۰ متر مربع را می‌پوشاند. همچنین مقادیر قابل توجهی فولاد و شیشه در ساخت به‌کار رفته است که برای پایداری و زیبایی‌شناسی سازه ضروری بوده‌اند.

روش‌های اجرایی و مراحل ساخت

فرآیند ساخت شامل اجرای دو برج قائم و سپس نصب پل افقی در ارتفاع بود. پل بالایی ابتدا در سطح پایین مونتاژ و سپس با روش‌های بالابری سنگین (strand‑jacking) به موقعیت نهایی منتقل شد. اجرای فونداسیون، قالب‌بندی صعودی (self-climbing formwork) برای دیواره‌ها و کنترل دقیق بارگذاری هنگام نصب پل از نکات کلیدی اجرایی بودند.

ویژگی‌های مهندسی و نوآوری‌ها

برای کنترل ارتعاشات و پاسخ سازه به بارهای باد از سیستم‌های Tuned Mass Damper و تحلیل تونل باد استفاده شده است. طراحی پل شیشه‌ای و انتخاب شیشه‌های لمینیت‌شده با مقاومت بالا برای تحمل بارهای سرویس و ایمنی بازدیدکنندگان از دیگر جنبه‌های مهندسی مهم است. همچنین استفاده از راهکارهای بهینه‌سازی مصالح باعث کاهش حجم مواد و افزایش کارایی سازه شده است.

پارامترهای شاخص

• ارتفاع: ۱۵۰ متر.
• عرض: حدود ۹۵ متر.
• وزن پل بالایی: حدود ۸۰۰ تن (تقریبی).
• حجم بتن و فولاد: مقادیر قابل توجه بتن مسلح و فولاد سازه‌ای در اجرا به‌کار رفته است.
• پوشش خارجی: بیش از ۱۵,۰۰۰ متر مربع استنلس‌استیل طلایی.

نتیجه‌گیری

قاب دبی نمونه‌ای موفق از هم‌پوشانی معماری نمادین و مهندسی سازه پیشرفته است؛ پروژه‌ای که با ترکیب ایده قوی، انتخاب مصالح مناسب و روش‌های اجرایی دقیق توانسته هم به‌عنوان یک جاذبه گردشگری و هم به‌عنوان یک مطالعه موردی مهندسی مطرح شود. برای درج در وب‌سایت، می‌توان بخش‌های فنی را با تصاویر اجرایی و دیاگرام‌های سازه‌ای تکمیل کرد تا خواننده تخصصی و عمومی هر دو بهره‌مند شوند.
