اگر بخواهیم از میان تمام مفاهیم مهندسی زلزله، مرگبارترین و مخرب‌ترین پدیده را برای ساختمان‌های شهری انتخاب کنیم، بدون تردید «طبقه نرم» و «طبقه ضعیف» در صدر فهرست قرار می‌گیرند. تجربه زلزله‌های بزرگ مانند نورتریج (۱۹۹۴)، کوبه (۱۹۹۵)، بم (۲۰۰۳) و ازمیت (۱۹۹۹) به وضوح نشان داده است که طبقه همکف با دیوارهای اندک (ویترین فروشگاه‌ها، پارکینگ، لابی هتل) و طبقات فوقانی با دیوارهای زیاد، در زلزله فرو می‌ریزد.

ویرایش پنجم استاندارد ۲۸۰۰ با قاطعیت تمام، احداث چنین ساختمان‌هایی را در بسیاری از موارد ممنوع اعلام کرده است. در این مقاله، به زبان ساده توضیح می‌دهیم طبقه نرم و طبقه ضعیف چیست، چرا کشنده هستند، و استاندارد چه محدودیت‌هایی برای آنها وضع کرده است.

---

۱. طبقه نرم (Soft Story) و طبقه خیلی نرم (Extreme Soft Story)

تعریف بر اساس استاندارد (بند ۳-۳-۲-ث)

طبقه نرم به طبقه‌ای گفته می‌شود که سختی جانبی آن به طور قابل توجهی از طبقه روی خود کمتر باشد. سختی جانبی یعنی مقاومت طبقه در برابر تغییر شکل افقی.

معیارهای عددی:

• طبقه نرم: سختی جانبی طبقه کمتر از ۷۰ درصد سختی جانبی طبقه روی خود، یا کمتر از ۸۰ درصد متوسط سختی جانبی سه طبقه روی خود باشد.
• طبقه خیلی نرم: سختی جانبی طبقه کمتر از ۶۰ درصد سختی جانبی طبقه روی خود، یا کمتر از ۷۰ درصد متوسط سختی جانبی سه طبقه روی خود باشد.

چگونه سختی جانبی طبقه را محاسبه کنیم؟

استاندارد یک روش عملی ارائه می‌دهد:

«الزم است یک نیروی جانبی با مقدار دلخواه به سقف طبقه موردنظر اعمال گردد و تغییر مکان جانبی ارتجاعی آن طبقه، در شرایطی که صرفاً کف همان طبقه، بدون حرکت انتقالی جانبی در نظر گرفته شده است، محاسبه شود. سختی جانبی از تقسیم نیروی مذکور به تغییر مکان جانبی ارتجاعی محاسبه شده تعیین می‌گردد.» (بند ۳-۳-۲-ث)

مثال معروف: ساختمان با پارکینگ همکف

یک ساختمان ۵ طبقه مسکونی را تصور کنید. طبقه همکف به عنوان پارکینگ استفاده می‌شود و به همین دلیل دیوارهای بسیار کمی دارد (شاید فقط چند ستون و یک دیوار آسانسور). اما طبقات اول تا چهارم پر از دیوارهای داخلی (تیغه‌ها) هستند. در اینجا سختی طبقه همکف به شدت کمتر از طبقه اول است. این ساختمان دچار طبقه نرم (بلکه خیلی نرم) است.

چرا طبقه نرم ممنوع است؟

در زلزله، طبقه نرم مانند یک «لایه ژلاتینی» عمل می‌کند. طبقات فوقانی سخت و سنگین روی آن سوار هستند. وقتی زلزله می‌آید، تمام تغییر شکل‌های جانبی در همان طبقه نرم متمرکز می‌شود. ستون‌های این طبقه باید تغییر مکان‌های بسیار بزرگی را تحمل کنند که قادر به انجام آن نیستند. نتیجه: فروپاشی کامل طبقه نرم و نشستن کل ساختمان روی زمین. عکس‌های زلزله ازمیت ترکیه (۱۹۹۹) پر است از ساختمان‌هایی که طبقه همکف آنها کاملاً فرو ریخته و طبقات بالا روی هم انباشته شده‌اند.

---

۲. طبقه ضعیف (Weak Story) و طبقه خیلی ضعیف (Extreme Weak Story)

تعریف بر اساس استاندارد (بند ۳-۳-۲-ت)

طبقه ضعیف به طبقه‌ای گفته می‌شود که مقاومت جانبی آن به طور قابل توجهی از طبقه روی خود کمتر باشد. مقاومت جانبی یعنی مجموع نیروی افقی که همه اعضای مقاوم آن طبقه (ستون‌ها، دیوارهای برشی، مهاربندها) می‌توانند تحمل کنند.

معیارهای عددی:

• طبقه ضعیف: مقاومت جانبی طبقه کمتر از ۸۵ درصد مقاومت جانبی طبقه روی خود باشد.
• طبقه خیلی ضعیف: مقاومت جانبی طبقه کمتر از ۶۵ درصد مقاومت جانبی طبقه روی خود باشد.

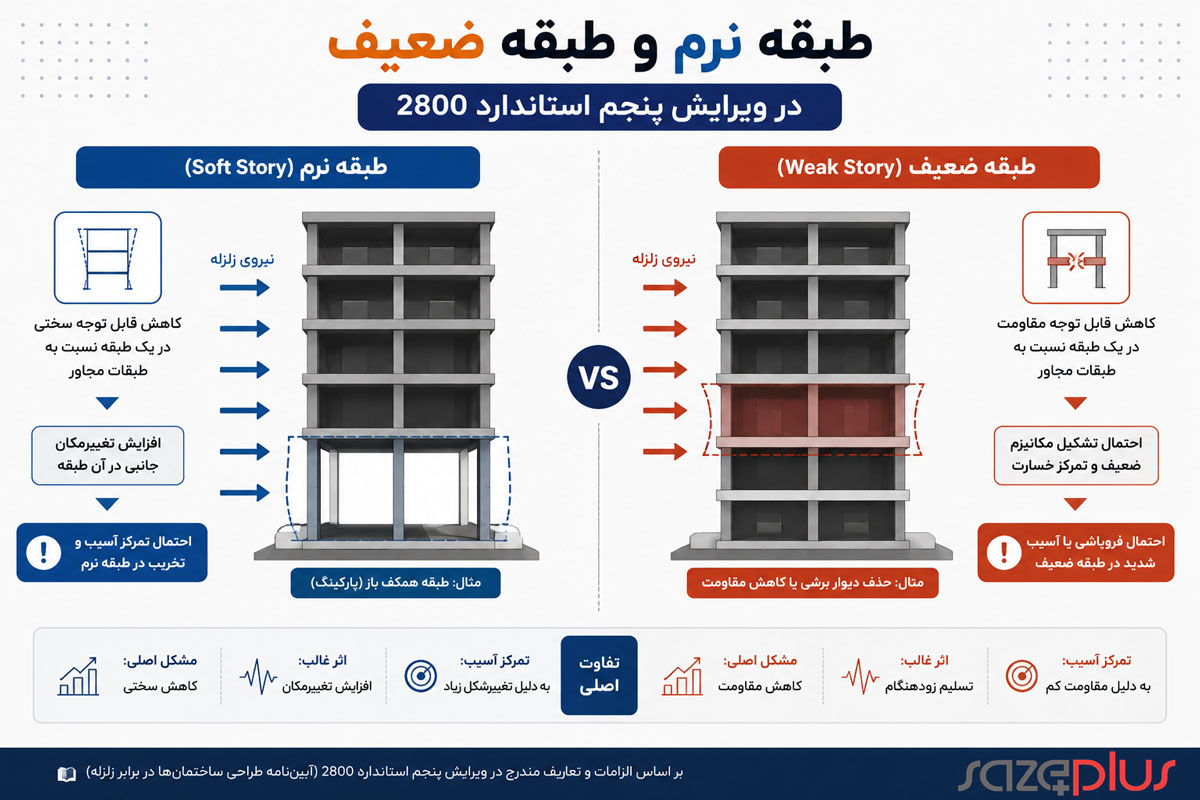

تفاوت طبقه نرم و طبقه ضعیف

ویژگی	طبقه نرم (Soft Story)	طبقه ضعیف (Weak Story)
معیار	سختی جانبی (مقاومت در برابر تغییر شکل)	مقاومت جانبی (ظرفیت تحمل نیرو)
نتیجه	تغییر مکان بزرگ و متمرکز	تسلیم زودهنگام و فروپاشی زودرس
مثال	حذف دیوارها در طبقه همکف	طبقه‌ای با ستون‌های بسیار ظریف‌تر از طبقات بالا

در عمل، این دو پدیده اغلب با هم رخ می‌دهند. یک طبقه نرم معمولاً ضعیف هم هست، و برعکس.

---

۳. محدودیت‌های شدید استاندارد (بند ۳-۳-۳)

استاندارد ۲۸۰۰ به هیچ وجه با این نامنظمی‌ها شوخی ندارد:

الف) ممنوعیت مطلق «طبقه خیلی ضعیف»

«احداث ساختمان‌های دارای نامنظمی از نوع “مقاومت جانبی با طبقه خیلی ضعیف” در هیچ یک از گروه‌های طراحی لرزه‌ای مجاز نیست.»

یعنی فرقی نمی‌کند ساختمان در منطقه با خطر کم (SDC-1) باشد یا خطر زیاد (SDC-3). اگر طبقه‌ای مقاومت جانبی آن کمتر از ۶۵ درصد طبقه روی خود باشد، ساختمان قابل احداث نیست. باید طرح معماری و سازه اصلاح شود.

ب) ممنوعیت در گروه طراحی لرزه‌ای ۳ (پرخطرترین مناطق)

«احداث ساختمان‌های دارای نامنظمی از نوع “سختی جانبی با طبقه خیلی نرم”، “مقاومت جانبی با طبقه ضعیف” یا “نامنظمی پیچشی شدید” در گروه طراحی لرزه‌ای ۳ مجاز نیست.»

یعنی در مناطق با لرزه‌خیزی بسیار بالا (بخش‌های وسیعی از شمال، غرب و جنوب ایران)، حتی طبقه ضعیف (۸۵-۶۵ درصد) هم مجاز نیست. در این مناطق، تغییرات سختی و مقاومت بین طبقات باید بسیار ملایم باشد.

---

۴. چرا تجربه زلزله این ممنوعیت‌ها را اثبات کرده است؟

زلزله‌های گذشته درس‌های سختی به مهندسان داده است:

زلزله	پیامد طبقه نرم/ضعیف
سانفرناندو (۱۹۷۱)	فروپاشی بیمارستان Veterans Administration به دلیل طبقه نرم در همکف
نورتریج (۱۹۹۴)	تخریب بیش از ۲۰۰ ساختمان با پارکینگ طبقه همکف
کوبه (۱۹۹۵)	فروریزش هزاران ساختمان با طبقه نرم تجاری در همکف
ازمیت (۱۹۹۹)	صحنه‌های دلخراش طبقات همکف له شده و طبقات بالا روی هم انباشته
بم (۲۰۰۳)	اگرچه تخریب عمدتاً ناشی از سازه بنایی بود، طبقات نرم در ساختمان‌های مسکونی تخریب را تشدید کرد

در تمام این موارد، طبقه‌ای که دیوارهای کمی داشت، فروپاشید و طبقات فوقانی را با خود به پایین کشاند. این پدیده در ایران نیز در زلزله‌های آوج (۱۳۸۱) و سرپل ذهاب (۱۳۹۷) مشاهده شده است.

---

۵. راهکارهای عملی برای جلوگیری از طبقه نرم و ضعیف

اگر به دلایل معماری (مثل پارکینگ همکف یا ویترین فروشگاه) نیاز به حذف دیوارها در یک طبقه دارید، چه باید کرد؟

راهکار اول: افزایش سختی و مقاومت در همان طبقه (به جای کاهش در طبقات بالا)

• استفاده از دیوارهای برشی بتنی یا مهاربندهای فولادی در طبقه نرم.
• افزایش ابعاد ستون‌ها یا استفاده از بادبندهای واگرا در دهانه‌های بزرگ.
• در نظر گرفتن هسته مرکزی بتنی (مخصوصاً در اطراف آسانسور و راه‌پله).

راهکار دوم: کاهش نامنظمی با توزیع یکنواخت سختی

• از اضافه کردن دیوارهای غیرسازه‌ای اضافی در طبقات بالا خودداری کنید. اگر دیوار زیادی دارید، آنها را به صورت جدا شده (جداساز لرزه‌ای) اجرا کنید تا در سختی طبقه تأثیر نگذارند.
• در طبقه نرم، حتی المقدور از دیوارهای جداکننده استفاده نکنید یا آنها را به صورت مهارشده و بدون تماس با سقف اجرا کنید.

راهکار سوم: استفاده از میراگرها و سیستم‌های کنترل شده

در ساختمان‌های بلند و خاص، می‌توان از میراگرهای ویسکوز یا میراگرهای تسلیمی در طبقه نرم استفاده کرد تا بدون افزایش بیش از حد سختی، انرژی زلزله مستهلک شود.

راهکار چهارم: تغییر در کاربری یا تفکیک سازه

اگر هیچ راهکاری مؤثر نیست، بهتر است کاربری طبقه همکف تغییر کند (پارکینگ به فضای کم‌تراکم) و یا ساختمان با درز انقطاع به دو بخش مستقل (همکف با کاربری خاص + طبقات بالا) تقسیم شود.

---

۶. تبصره مهم: چه زمانی می‌توان از بررسی نامنظمی صرف‌نظر کرد؟

استاندارد در انتهای بند (۳-۳-۲) تبصره‌ای حیاتی دارد:

«اگر تحت اثر نیروی زلزله طرح، نسبت تغییر مکان جانبی نسبی در هیچ یک از طبقات از ۱.۳ برابر این مقدار در طبقه فوقانی‌اش بیشتر باشد، می‌توان نامنظمی‌های ارتفاعی از نوع جرمی و سختی جانبی (طبقه نرم و خیلی نرم) را نادیده گرفت.»

به عبارت دیگر، اگر با تحلیل دقیق ثابت شود که با وجود تفاوت سختی، تغییر مکان‌ها در طبقه نرم بیش از ۳۰ درصد طبقه بالا نیست، آنگاه سازه قابل قبول است. اما این تبصره فقط برای سختی جانبی است، نه برای مقاومت جانبی. طبقه ضعیف هیچ استثنایی ندارد.

---

جمع‌بندی

طبقه نرم و طبقه ضعیف، قاتلان خاموش ساختمان‌های شهری در زلزله هستند. ویرایش پنجم استاندارد ۲۸۰۰ با صراحت کامل، طبقه خیلی ضعیف را در کل ایران ممنوع و طبقه خیلی نرم و طبقه ضعیف را در مناطق پرخطر (SDC-3) ممنوع اعلام کرده است. معماران و مهندسان سازه موظف‌اند از همان مرحله طراحی مفهومی، با توزیع مناسب دیوارهای برشی، مهاربندها و ستون‌ها، از ایجاد جهش ناگهانی در سختی و مقاومت بین طبقات جلوگیری کنند. جان انسان‌ها و سرمایه‌های ملی به این سادگی‌ها قابل قمار نیست.

---
