اتاقک‌های ضد انفجار (Explosion-Proof Enclosures) سازه‌هایی هستند که برای جلوگیری از انفجار، نشت گازهای سمی و آتش‌سوزی ناشی از کپسول‌های گاز تحت فشار طراحی می‌شوند. این اتاقک‌ها در محیط‌های صنعتی، آزمایشگاهی و پتروشیمی کاربرد دارند و باید بر اساس نوع گاز ذخیره‌شده، شرایط محیطی و استانداردهای ایمنی طراحی شوند.
این مقاله به اصول طراحی سازه اتاقک ضد انفجار در فضای باز (Outdoor) می‌پردازد و ملاحظات فنی برای گازهای مختلف (قابل اشتعال، سمی، خورنده و اکسیدکننده) را بررسی می‌کند.
دسته‌بندی گازهای تحت حفاظت و الزامات طراحی
گازهای ذخیره‌شده در کپسول‌ها به چهار دسته اصلی تقسیم می‌شوند که هرکدام نیازمند مشخصات خاصی در طراحی اتاقک هستند:
| دسته گاز | نمونه گازها | مشخصات طراحی اتاقک |
|---|---|---|
| قابل اشتعال | هیدروژن (H₂)، متان (CH₄)، استیلن (C₂H₂) | – سیستم تهویه ضد جرقه – تجهیزات الکتریکی Ex-Proof – حسگرهای شعله و گاز |
| سمی و خورنده | کلر (Cl₂)، آمونیاک (NH₃)، سولفید هیدروژن (H₂S) | – پوشش ضد خوردگی (فولاد ضدزنگ/FRP) – سیستم اسکرابر گاز (Scrubber) – آببندی کامل درزها |
| خفه‌کننده | نیتروژن (N₂)، آرگون (Ar)، CO₂ | – تهویه زیر کف (برای گازهای سنگین) – سیستم هشدار کمبود اکسیژن |
| اکسیدکننده | اکسیژن (O₂)، نیتروس اکساید (N₂O) | – جلوگیری از تماس با روغن و مواد آتش‌گیر – تجهیزات بدون روغن (Oil-Free) |

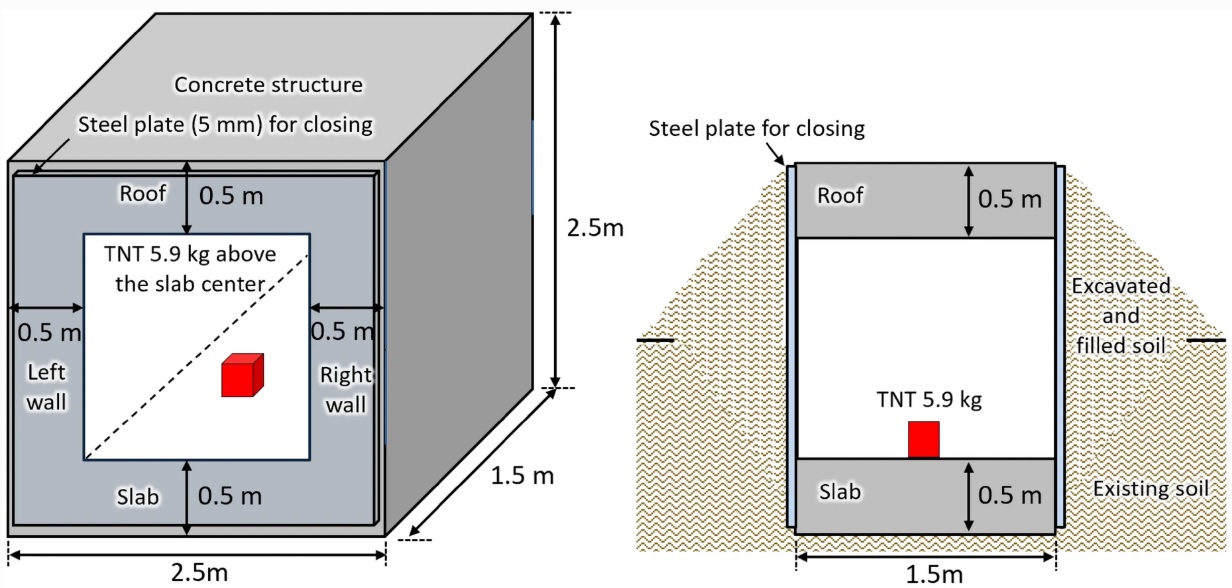

طراحی سازه اتاقک ضد انفجار در فضای بیرونی
مصالح و ساختار سازه
- دیوارها و سقف:
- بتن مسلح (ضخامت ۳۰-۵۰ سانتیمتر) با میلگردهای ضد خوردگی (اپوکسی کوتد).
- فولاد ضدزنگ (Stainless Steel 316) برای گازهای خورنده مانند کلر.
- پانل‌های کامپوزیتی FRP در محیط‌های با رطوبت بالا.
- کف اتاقک:
- شیب‌دار به سمت سیستم تخلیه (برای گازهای سنگین مانند آرگون و کلر).
- پوشش اپوکسی یا پلی یورتان برای مقاومت شیمیایی.
سیستم تهویه
- تهویه اجباری با فن‌های ضد جرقه (ATEX Certified).
- تهویه زیر کف برای گازهای سنگین.
- فیلترهای جاذب گازهای سمی (کربن اکتیو یا اسکرابر شیمیایی).
کنترل الکتریکی و امنیتی
- تجهیزات الکتریکی ضد انفجار (مطابق استاندارد IECEx/ATEX).
- سیستم تشخیص نشت گاز (Gas Detection System) با آلارم صوتی-تصویری.
- دوربین‌های ضد انفجار (Explosion-Proof CCTV) برای مانیتورینگ.
سیستم اطفاء حریق
- سیستم اطفاء گازی (FM200/Novec 1230) برای گازهای قابل اشتعال.
- اسپرینکلر آب (در صورت عدم واکنش خطرناک با گازها).
محافظت در برابر شرایط جوی (فضای باز)
- عایق رطوبتی و ضد UV برای جلوگیری از تخریب مصالح.
- سایبان یا پوشش سقف برای کاهش تابش مستقیم خورشید (جلوگیری از افزایش فشار گازها).
- مقاومت در برابر باد و طوفان (طراحی سازه بر اساس استاندارد ASCE 7).
استانداردهای طراحی
- ATEX 2014/34/EU (اتاقک‌های ضد انفجار در اروپا).
- NFPA 55 (استاندارد ذخیره‌سازی گازهای فشرده).
- OSHA 29 CFR 1910.101 (مقررات ایمنی گازهای تحت فشار).
- IEC 60079 (تجهیزات الکتریکی در محیط‌های انفجاری).
نتیجه‌گیری
طراحی اتاقک ضد انفجار برای کپسول‌های گاز در فضای بیرونی نیازمند ترکیبی از مقاومت سازه‌ای، سیستم‌های تهویه پیشرفته، کنترل الکتریکی ایمن و محافظت در برابر عوامل محیطی است. با توجه به نوع گاز (قابل اشتعال، سمی، خورنده یا اکسیدکننده)، مصالح و سیستم‌های حفاظتی باید به‌طور ویژه انتخاب شوند.
پیشنهاد: پیش از اجرا، یک مطالعه مهندسی خطر (HAZOP) انجام شود تا کلیه ریسک‌های احتمالی ارزیابی گردد.
