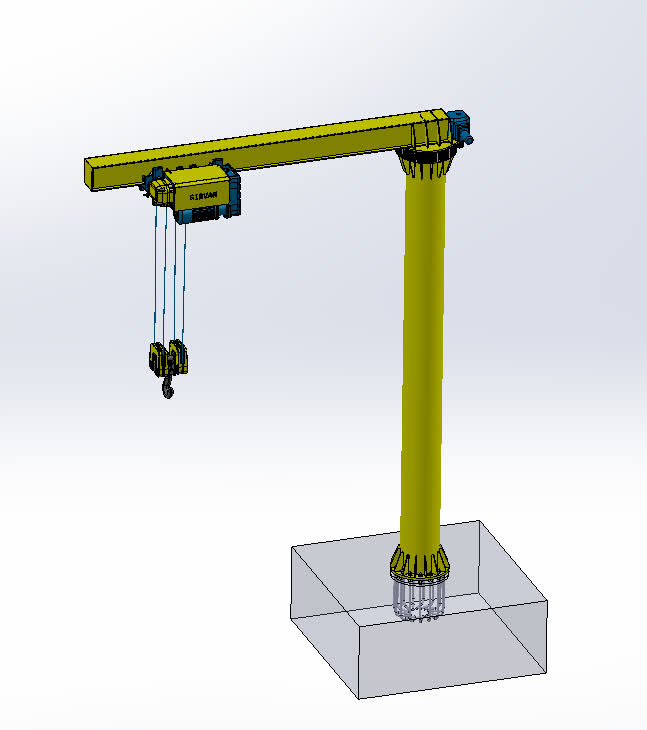

فونداسیون جرثقیل، پایه‌ای است که تمام نیروها، لنگرها و ارتعاشات ناشی از عملکرد جرثقیل را به زمین منتقل می‌کند. طراحی صحیح آن نه تنها ایمنی سازه و اپراتور را تضمین می‌کند، بلکه عمر مفید تجهیزات را نیز افزایش می‌دهد. هرگونه ضعف در طراحی یا اجرا می‌تواند منجر به نشست، واژگونی یا شکست سازه شود.
1️⃣ انواع جرثقیل و تأثیر آن بر طراحی فونداسیون
نوع جرثقیل، ظرفیت باربرداری و شرایط بهره‌برداری، مستقیماً بر ابعاد و مشخصات فونداسیون اثر می‌گذارد:
| نوع جرثقیل | ویژگی‌ها | نکات مهم در طراحی فونداسیون |
|---|---|---|
| تاور کرین (Tower Crane) | ثابت یا متحرک، ارتفاع زیاد | نیاز به فونداسیون بتنی عمیق با بولت‌های مهاری و مقاومت بالا در برابر لنگر واژگونی |
| جرثقیل سقفی (Overhead Crane) | نصب روی تیرهای سقف یا ریل | تمرکز بر طراحی ستون‌ها و تیرهای حمال، انتقال بار به فونداسیون سوله |
| جرثقیل گانتری (Gantry Crane) | دو ستون و پل متحرک | نیاز به ریل و شالوده خطی با مقاومت خمشی و برشی بالا |
| جرثقیل موبایل (Mobile Crane) | متحرک، بدون فونداسیون دائمی | بررسی ظرفیت باربری خاک محل استقرار و استفاده از صفحات توزیع بار |
2️⃣ مراحل طراحی فونداسیون جرثقیل
مرحله ۱: جمع‌آوری داده‌ها
- ظرفیت باربرداری (SWL)
- طول بازو و ارتفاع جرثقیل
- سرعت چرخش و حرکت
- شرایط خاک (گزارش ژئوتکنیک)
- شرایط محیطی (باد، زلزله، دما)
مرحله ۲: تحلیل بارها
بارهای وارد بر فونداسیون شامل:
- بارهای عمودی (V): وزن جرثقیل + بار زنده
- بارهای افقی (H): ناشی از باد، شتاب حرکت و ترمز
- لنگر واژگونی (M): حاصل از بارگذاری خارج از مرکز
- بارهای دینامیکی: ناشی از شتاب و توقف ناگهانی
مرحله ۳: انتخاب نوع فونداسیون
- فونداسیون منفرد (Spread Footing) برای جرثقیل‌های سبک
- فونداسیون عمیق (Pile Foundation) برای خاک‌های ضعیف یا بارهای سنگین
- بلوک بتنی مسلح برای تاور کرین‌های ثابت
مرحله ۴: طراحی سازه‌ای
- محاسبه ابعاد بر اساس ظرفیت باربری خاک
- طراحی آرماتورگذاری برای مقاومت در برابر برش و خمش
- پیش‌بینی محل و ابعاد بولت‌های مهاری
- کنترل نشست مجاز و پایداری کلی
مرحله ۵: جزئیات اجرایی
- بتن‌ریزی با مقاومت فشاری مناسب (معمولاً C30 یا بالاتر)
- استفاده از قالب‌بندی دقیق برای محل بولت‌ها
- عمل‌آوری بتن برای جلوگیری از ترک‌خوردگی
- کنترل تراز و شاقول بودن محل نصب
3️⃣ الزامات ایمنی و استانداردها
- رعایت استانداردهای بین‌المللی مانند EN 14439 یا FEM برای تاور کرین‌ها
- کنترل کیفیت مصالح و بتن
- بازرسی دوره‌ای بولت‌ها و اتصالات
- پیش‌بینی زهکشی مناسب برای جلوگیری از نفوذ آب به فونداسیون
4️⃣ نکات کلیدی در طراحی فونداسیون تاور کرین
بر اساس منابع تخصصی:
- واکنش پایه‌ها باید در دو حالت بار کامل و خارج از سرویس بررسی شود.
- تخصیص بار به صورت مورب و عمود بر محورهای اصلی انجام شود.
- در مناطق بادخیز، اثر باد بر لنگر واژگونی باید با ضریب اطمینان بالا لحاظ گردد.
- استفاده از بلوک‌های بالاست در برخی مدل‌ها برای افزایش پایداری الزامی است.
📌 جمع‌بندی
طراحی فونداسیون جرثقیل یک فرآیند چندمرحله‌ای است که نیازمند داده‌های دقیق، تحلیل بار کامل، انتخاب نوع مناسب فونداسیون و رعایت استانداردهای ایمنی است. کوچک‌ترین خطا در این فرآیند می‌تواند منجر به خسارات جانی و مالی سنگین شود. بنابراین، همکاری نزدیک بین مهندس طراح، تیم ژئوتکنیک و مجری پروژه ضروری است.
