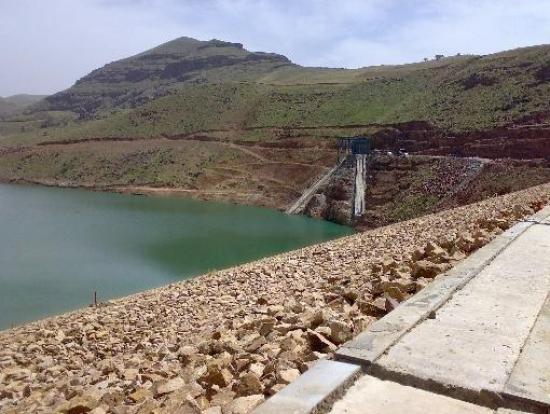

اهداف کمی و کیفی طرح سد مخزنی قلعه چای
تامین نیاز آبی مصارف زراعی برای حدود ۱۱۰۰۰ هکتار اراضی پایین دست سد و توسعه و بهبود سیستم آبیاری / تامین نیاز شرب یا صنعت به میزان پنج میلیون متر مکعب در سال
اجزای تشکیل دهنده طرح سد مخزنی قلعه چای
سد خاکی هسته نفوذ ناپذیر میانی و دارای سرریز جانبی در جناح راست، مجموعه سیستم های انحراف آب، آبگیری و تخلیه تحتانی به صورت یک رشته تونل در جناح چپ، گالری تزریق و پرده تزریق آب بند اجزای تشکیل دهنده طرح را شامل می گردد.
خلاصه مشخصات فنی سد قلعه چای
مشخصات سد قلعه چای
- نوع سد: خاکی با هسته رسی ناتراوا
- تراز تاج سد: ۱۶۸۲ متر بالاتر از سطح دری
- حداقل تراز پی: ۱۵۹۷ متر بالاتر از سطح دریا
- ارتفاع سد از کف رود خانه: ۷۷ متر
- حداکثر ارتفاع سد از بستر سنگی: ۸۵ متر
- طول و عرض تاج سد: ۳۳۶ و ۱۰ متر
- حداکثر عرض خاکریز در پی: ۴۲۰ متر
مشخصات مخزن سد قلعه چای
- حجم کل مخزن: ۴۰ میلیون متر مکعب
- حجم غیرمفید در زیر تراز آبگیر: ۱٫۲ میلیون متر مکعب
- حداکثر تراز عادی آب ۱۶۷۶ متر بالاتر از سطح دریا
- سطح دریاچه در تراز عادی آب: ۱٫۵۴۷ کیلومتر مربع
مشخصات سرریز سد قلعه چای
- نوع: جانبی خارج از جسم سد با دهانه اوجی شکل بتنی
- رقوم تاج: ۱۶۷۶ متر بالاتر از سطح دریا
- طول تاج: ۴۳ متر
- ظرفیت طراحی: ۱۱۱۵ متر مکعب در ثانیه
- طول کانال تخلیه: ۲۳۰ متر
- سیستم استهلاک انرژی: باکت پرتابی
آبشار: برای زمانی است که آب سد کم باشد ، آب را باز می کنند.
سرریز برای زمانی است که اگر سیلاب پیش آمد به طور خودکار آب سد از این سرریز سرازیر می شود تا سد نشکند .
سیستم انحراف آب، تخلیه کننده عمقی و آبگیری
یک تونل به قطر ۵٫۳ متر و به طول ۴۴۶ متر جهت انحراف آب و آبگیری و تخلیه تحتانی فرازبند به ارتفاع ۱۳ متر و به عنوان جزئی از بدنه سد و دیوار آب بند و نشیب بند سیستم انحراف سد را تشکیل می دهند
- دبی طرح سیل انحراف: ۱۲۵ متر مکعب در ثانیه
- دوره برگشت سیل: ۵۰ سال
- شیب طولی تونل: ۱٫۵ درصد
- تراز دهانه خرئجی تونل: ۱۶۰۲ متر بالاتر از سطح دریا
- رقوم تاج فرازبند: ۱۶۲۲ متر بالاتر از سطح دریا
عملیات احداث ساختمان های پشتیبانی و راه دسترسی موضوع پیمان شرکت مردق
عملیات اجرائی احداث سد و تاسیسات وابسته موضوع پیمان شرکت کارادنیز (ترکیه)
عملیات ساخت و نصب تجهیزات هیدرومکانیکال و الکتریکال موضوع پیمان شرکت فرادید میهن
مبلغ کل قراردادهای پیمانکاران بالغ بر ۳۸ میلیارد تومان
