پروژه کامل طراحی سوله، نقشه چهار رشته (سازه، معماری، برق، مکانیک)

نقشه 4 رشته سوله جرثقیل دار

موارد دریافتی:

فایل های معماری سوله

فایل های معماری سوله

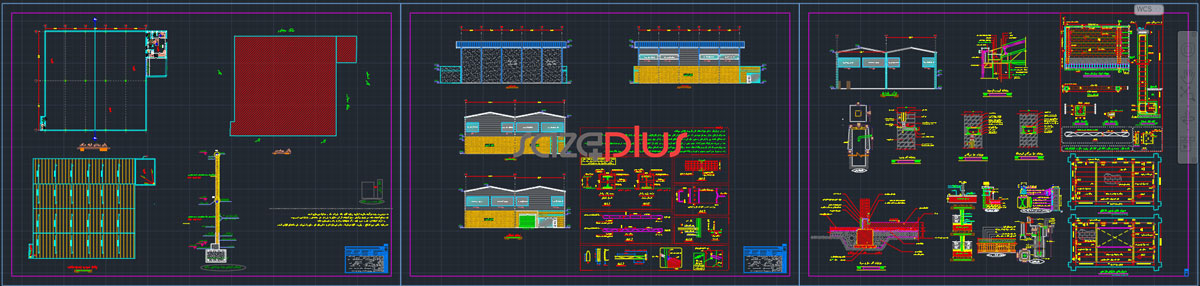

نقشه های معماری سوله شامل: 3 شیت A2 پلان های معماری سوله با برش و نماها، جزئیات معماری و دتیل دیوارها

• نقشه اتوکد dwg کامل معماری بصورت شیت بندی شده 3 شیت
• نقشه PDF کامل معماری بصورت شیت بندی شده 3 شیت

فایل های سازه سوله

فایل های سازه سوله

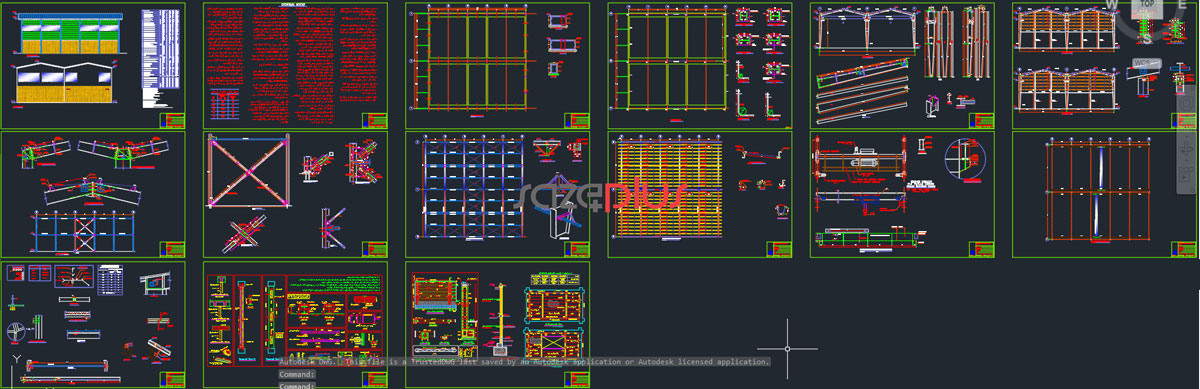

نقشه های سازه سوله شامل: فونداسیون، صفحه ستون و میل مهار، تیر و ستون اصلی قاب سوله به همراه اتصالات، مهاربندی طولی و سقف، لاپه ریزی، اطلاعات جرثقیل و..

• نقشه اتوکد dwg کامل سازه بصورت شیت بندی شده 15 شیت
• نقشه PDF کامل سازه بصورت شیت بندی شده 15 شیت

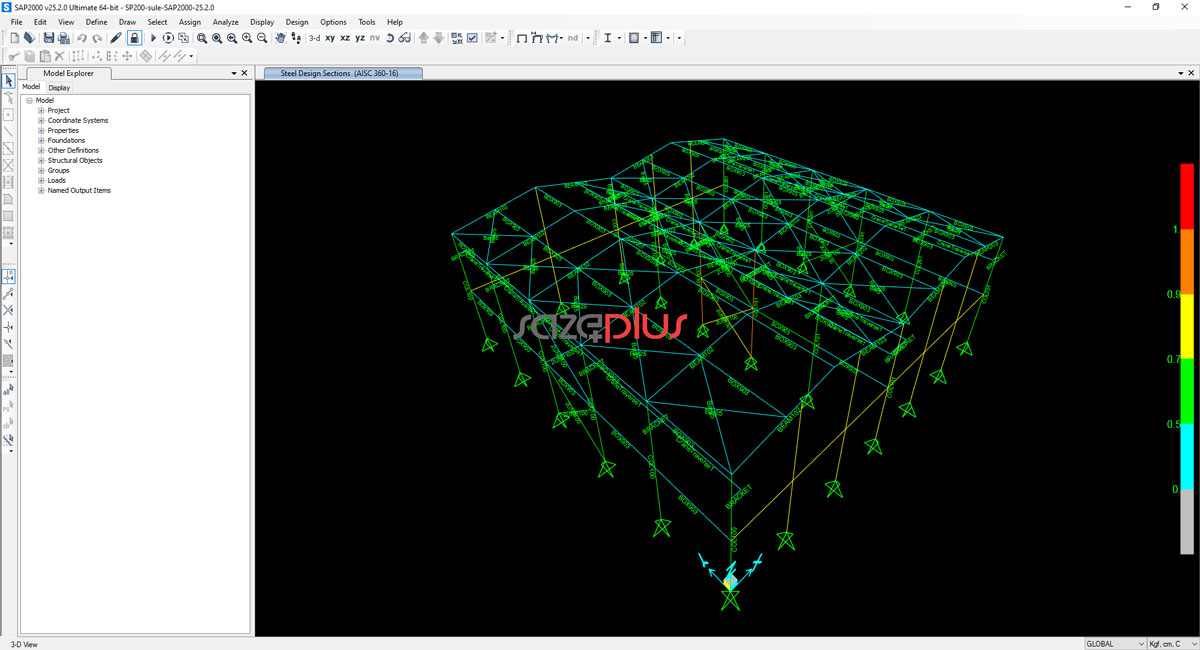

• فایل محاسباتی SAP2000 سوله ورژن 25.2.0
• فایل محاسباتی فونداسیون سوله ورژن SAFE 2016 16.02
• فایل word  و PDF دفترچه محاسبات سازه در 60 صفحه

فایل های تاسیسات الکتریکی سوله

فایل های تاسیسات الکتریکی سوله

نقشه های برق سوله شامل: روشنایی، اعلان حریق، همبندی، تابلو توزیع برق، نیرو رسانی، تلفن، سیستم امنیت بصری و...

• نقشه اتوکد dwg کامل برق سوله بصورت شیت بندی شده 9 شیت
• نقشه PDF کامل برق بصورت شیت بندی شده 9 شیت
• فایل PDF دفترچه محاسبات برق در 15 صفحه

فایل های تاسیسات مکانیکی سوله

فایل های تاسیسات مکانیکی سوله

نقشه های مکانیک سوله شامل: رایزر دیاگرام آتش نشانی، سیستم گرمایش، سیستم فاضلاب و آب باران، تامین هوا و دودکش و اسپرینکلر، آبرسانی و آتش نشانی، مشخصات پمپ و...

• نقشه اتوکد dwg کامل مکانیک سوله بصورت شیت بندی شده 4 شیت
• نقشه PDF کامل مکانیک بصورت شیت بندی شده 4 شیت
• فایل PDF دفترچه محاسبات مکانیک در 17 صفحه
