اتوکد بولت استاندارد برای صفحه ستون با خم °90 و °180 درجه و بدون قلاب

بولت خم °90 و °180 درجه و بدون قلاب

بولت یا میل‌مهار صفحه‌ستون یکی از اجزای حیاتی در اتصال ستون‌های فولادی به فونداسیون بتنی است که نقش کلیدی در انتقال نیروهای فشاری، کششی و برشی ایفا می‌کند. این میل‌مهارها معمولاً از فولاد با مقاومت بالا ساخته می‌شوند و به‌صورت رزوه‌شده درون بتن قرار می‌گیرند تا اتصال مکانیکی مطمئن بین صفحه‌ستون و فونداسیون فراهم شود. طراحی صحیح بولت‌ها باید با در نظر گرفتن بارهای وارده، نوع خاک، شرایط محیطی و الزامات آیین‌نامه‌ای انجام گیرد تا از وقوع شکست یا جابجایی در محل اتصال جلوگیری شود. همچنین، نحوه آرایش و تعداد بولت‌ها تأثیر مستقیمی بر عملکرد سازه‌ای اتصال دارد و باید با دقت و هماهنگی با سایر اجزای سازه‌ای انتخاب شود.

باتوجه به پیچیدگی محاسباتی روابط محاسبه طول میل مهار، برای تمام سایزهای ممکن و شرایط مختلف مهاری از قبلی نوع خم (بدون خم/°90 و °180) و همچنین ضریب آرماتور محصور کننده 1=ψr و 1.6=ψr با فرض بتن رده C25 و فولاد متداول Fy=400 mpa می‌باشد.

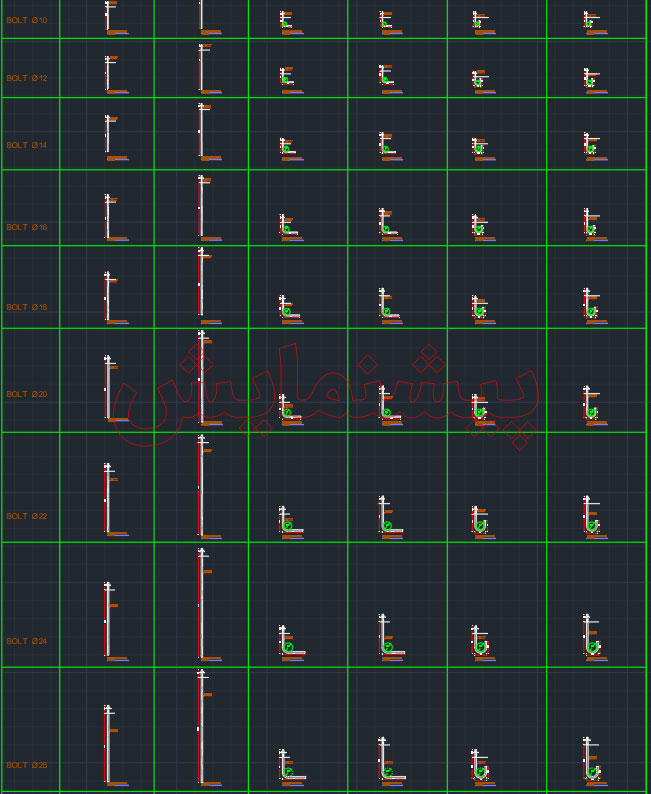

اتوکد میل مهارها

اطلاع از طول نهایی بولت قبل از طراحی فونداسیون، نیاز هر طراح سازه‌ای هست که عمق نهایی فونداسیون را علاوه بر موارد طراحی، جهت پاسخگویی طول بولت انتخاب نمایید. چون با افزایش قطر بولت نیاز به طول‌‎مهاری بالاتری خواهد بود.

• بولت سایز 6 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 8 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 10 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 12 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 14 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 16 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 18 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 20 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 22 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 24 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 25 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 26 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 27 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 28 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 30 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 32 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 34 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 36 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 38 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 40 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 42 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 48 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6
• بولت سایز 50 میلی‌متر با خم استاندارد °90 و °180 و طول مستقیم؛ با ψr برابر 1 و 1.6

برخی سایزهای بولت ارائه شده توسط سازه پلاس، ممکن است در ایران موجود نباشند، مثل سایز 24 و 26 میلی‌متر، یا سایزهای بالای 32 میلی‌متر معمولا در بازار موجود نبوده و بصورت سفارشی تولید می‌شوند. فایل اتوکد حاضر از دیدگاه تئوری تمام سایز‌های محتمل مهندسی را پوشش داده است.

محاسبات طول مهاری بولت‌ها پاسخگوی مقادیر حداقلی ضوابط آیین‌نامه ACI318-19 و مبحث نهم 1399 مقررات ملی ساختمان ایران با بتن رده C25 و فولاد متداول Fy=400 mpa می‌باشد. مقادیر محاسباتی تئوری به اعداد صحیح و رایج اجرایی گرد شده‌اند. (محصول صرفا فایل اتوکد اجرایی جهت استفاده بوده و شامل محاسبات نمی‌باشد.)
