مقدمه

در دنیای امروز صنعت، کنترل دقیق حرکت یکی از اصلی‌ترین نیازهای سیستم‌های مکانیکی و الکترومکانیکی محسوب می‌شود. ماشین‌آلاتی که در خطوط تولید، تجهیزات پزشکی، دستگاه‌های CNC و سیستم‌های اتوماسیون فعالیت می‌کنند، همگی به نوعی وابسته به موتورهایی هستند که بتوانند حرکت را با دقت، تکرارپذیری و پایداری بالا ایجاد کنند.
در میان انواع موتورهای الکتریکی، استپ موتور به دلیل ساختار خاص و عملکرد مرحله‌ای خود، جایگاه ویژه‌ای در صنعت پیدا کرده است. این موتور بدون نیاز به سیستم فیدبک پیچیده، امکان کنترل موقعیت و سرعت را فراهم می‌کند و به همین دلیل در بسیاری از پروژه‌های صنعتی و نیمه‌صنعتی مورد استفاده قرار می‌گیرد.

استپ موتور چیست؟

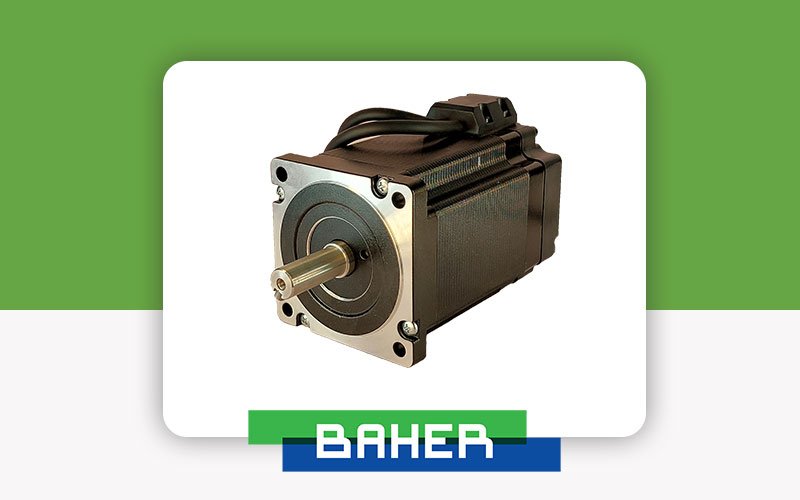

استپ موتور یا Stepper Motor نوعی موتور الکتریکی است که حرکت چرخشی شفت آن به گام‌های مساوی و قابل شمارش تقسیم می‌شود. برخلاف موتورهای معمولی که به‌صورت پیوسته می‌چرخند، استپ موتور با دریافت هر پالس الکتریکی، مقدار مشخصی دوران انجام می‌دهد.
این ویژگی باعث می‌شود بتوان موقعیت دقیق شفت را تنها با شمارش پالس‌ها کنترل کرد، بدون آن‌که نیاز به انکودر یا سنسور بازخورد وجود داشته باشد.

فلسفه طراحی استپ موتور

هدف اصلی از طراحی استپ موتور، ایجاد موتوری بوده است که بتواند حرکت را به‌صورت قابل پیش‌بینی، دقیق و تکرارپذیر انجام دهد. در بسیاری از کاربردها، دقت موقعیت‌یابی از سرعت اهمیت بیشتری دارد.
استپ موتور دقیقاً برای چنین شرایطی توسعه یافته و به‌عنوان یک راه‌حل ساده، قابل اعتماد و اقتصادی شناخته می‌شود.

ساختار داخلی استپ موتور

استاتور

استاتور بخش ثابت موتور است که شامل سیم‌پیچ‌ها و قطب‌های مغناطیسی می‌شود. با اعمال جریان به سیم‌پیچ‌ها، میدان مغناطیسی ایجاد شده و روتور را به حرکت وادار می‌کند.

روتور

روتور بخش متحرک موتور است که بسته به نوع استپ موتور، می‌تواند از آهن نرم یا آهنربای دائمی ساخته شده باشد. شکل دندانه‌های روتور نقش مهمی در دقت و زاویه گام موتور دارد.

شفت خروجی

شفت وظیفه انتقال گشتاور تولید شده توسط موتور به بار را بر عهده دارد و یکی از مهم‌ترین اجزای مکانیکی موتور محسوب می‌شود.

نحوه عملکرد استپ موتور

عملکرد استپ موتور بر اساس تحریک ترتیبی سیم‌پیچ‌ها انجام می‌شود. هر بار که یک سیم‌پیچ فعال می‌شود، روتور به سمت آن قطب مغناطیسی جذب می‌گردد.
با تغییر توالی فعال‌سازی سیم‌پیچ‌ها، روتور به‌صورت پله‌ای حرکت می‌کند. این حرکت دقیقاً همان چیزی است که باعث نام‌گذاری این موتور به عنوان «استپ موتور» شده است.

زاویه گام و اهمیت آن

زاویه گام نشان‌دهنده مقدار چرخش شفت موتور با هر پالس الکتریکی است. زاویه گام‌های رایج عبارت‌اند از:

• 1.8 درجه
• 0.9 درجه
• 7.5 درجه

هرچه زاویه گام کوچک‌تر باشد، تعداد گام‌ها در یک دور افزایش یافته و دقت موتور بیشتر خواهد شد.

انواع استپ موتور

استپ موتور مغناطیس دائم

این نوع موتور دارای روتور آهنربای دائمی است و ساختار ساده‌ای دارد. دقت آن متوسط است و بیشتر در کاربردهای سبک و کم‌هزینه مورد استفاده قرار می‌گیرد.

استپ موتور رلوکتانسی متغیر

در این نوع موتور، روتور فاقد آهنربا بوده و حرکت بر اساس کمترین مقاومت مغناطیسی انجام می‌شود. دقت بالایی دارد اما گشتاور آن نسبتاً محدود است.

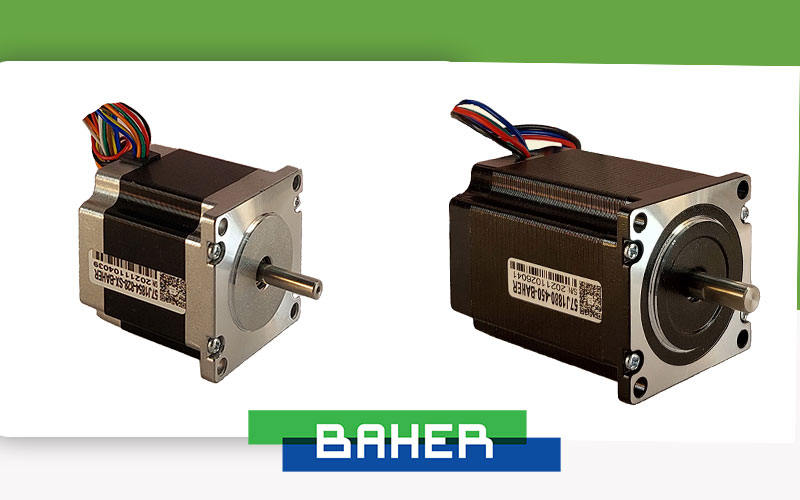

استپ موتور هیبریدی

استپ موتور هیبریدی ترکیبی از دو مدل قبلی است و رایج‌ترین نوع استپ موتور در صنعت محسوب می‌شود. این موتور دقت بالا، گشتاور مناسب و عملکرد پایدار را هم‌زمان ارائه می‌دهد.

گشتاور در استپ موتور

گشتاور یکی از مهم‌ترین پارامترهای انتخاب استپ موتور است. استپ موتورها در سرعت‌های پایین گشتاور بالایی تولید می‌کنند اما با افزایش سرعت، گشتاور آن‌ها کاهش می‌یابد.
به همین دلیل، این موتورها بیشتر در کاربردهایی استفاده می‌شوند که نیاز به کنترل دقیق و سرعت متوسط دارند.

منحنی گشتاور سرعت

هر استپ موتور دارای منحنی مشخصی است که رابطه بین گشتاور و سرعت را نشان می‌دهد. شناخت این منحنی برای انتخاب موتور مناسب اهمیت زیادی دارد، زیرا انتخاب نادرست می‌تواند باعث از دست رفتن گام یا توقف موتور شود.

تام باهر

قطعات صنعتی با کیفیت می‌خوای؟
باهر، تامین‌کننده تخصصی بال اسکرو، لینیر گاید، سروو موتور و اینورتر
✅ کیفیت تضمینی | ✅ قیمت رقابتی | ✅ تحویل سریع

برند باهر، متعلق به شرکت تام باهر است؛ شرکتی پیشرو و تخصصی در زمینه واردات و عرضه قطعات صنعتی(CNC) و اینورتر،استپ موتور،سروو موتور، بال اسکرو، لینیرگاید، پولی تایمینگ، کوپلینگ، انرژی چین، اسپیندل موتور، دنده شانه‌ای

تام باهر تنها واردکننده ، اصلی و انحصاری برند باهر در ایران، سال‌هاست با افتخار در تأمین و توزیع قطعات تخصصی CNC فعالیت می‌کنیم و به یکی از پیشگامان این حوزه تبدیل شده‌ایم. باهر فقط یک نام نیست، بلکه نشانه‌ای از اعتماد، کیفیت و تخصص در بازار تجهیزات صنعتی است. کلیه لوازم قطعات CNC ارائه‌شده تحت برند باهر، از مسیر رسمی و قانونی توسط شرکت تام باهر وارد کشور شده و همراه با خدمات پس از فروش، مشاوره فنی و پشتیبانی تخصصی به مشتریان ارائه می‌گردد.ما تنها نماینده رسمی و قانونی برند باهر در ایران هستیم و با قدرت از نام تجاری خود پشتیبانی حقوقی و تجاری می‌کنیم. تمامی فروشگاه‌ها و تأمین‌کنندگان معتبر بازار، بال اسکرو، لینیر گاید، سروو موتور و دیگر قطعات برند باهر را مستقیماً از تام باهر تهیه می‌کنند.

تام باهر، تنها مرجع معتبر برند باهر در ایران

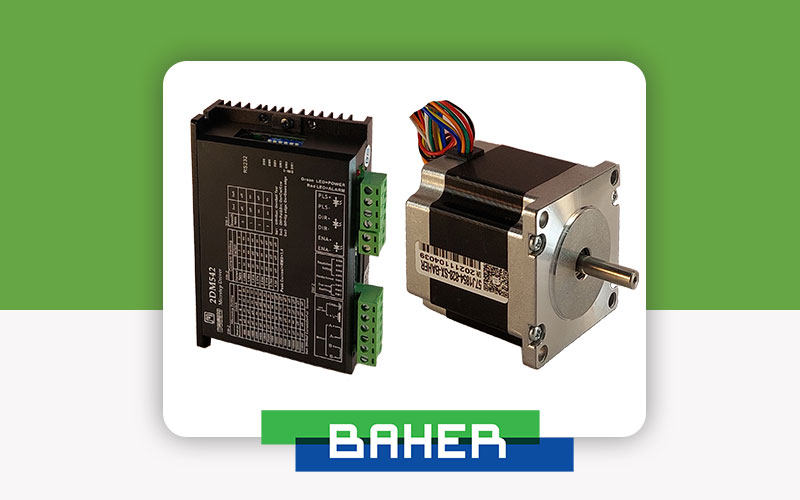

درایور استپ موتور و نقش آن

درایور استپ موتور وظیفه تأمین جریان مناسب، کنترل توالی تحریک سیم‌پیچ‌ها و مدیریت سرعت و شتاب را بر عهده دارد.
درایورهای مدرن با قابلیت Microstepping باعث حرکت نرم‌تر، کاهش لرزش و افزایش دقت موتور می‌شوند.

میکرواستپینگ چیست؟

میکرواستپینگ تکنیکی است که در آن هر گام کامل به چندین گام کوچک‌تر تقسیم می‌شود. این کار باعث:

• کاهش لرزش
• کاهش نویز صوتی
• افزایش دقت حرکتی
• حرکت نرم‌تر شفت

می‌شود و نقش مهمی در کاربردهای دقیق دارد.

مزایای استپ موتور

کنترل دقیق بدون فیدبک

استپ موتور امکان کنترل موقعیت را بدون استفاده از سنسور فراهم می‌کند.

تکرارپذیری بالا

حرکت استپ موتور کاملاً قابل پیش‌بینی است و برای عملیات تکراری بسیار مناسب است.

قیمت اقتصادی

در مقایسه با سروو موتور، استپ موتور هزینه اولیه کمتری دارد.

ساختار ساده

سادگی ساختار باعث افزایش قابلیت اطمینان و کاهش نیاز به تعمیرات پیچیده می‌شود.

معایب استپ موتور

افت گشتاور در سرعت بالا

این موتور برای کاربردهای پرسرعت مناسب نیست.

احتمال از دست رفتن گام

در صورت بارگذاری بیش از حد، موتور ممکن است از موقعیت واقعی خارج شود.

مصرف انرژی مداوم

حتی در حالت توقف، استپ موتور برای حفظ موقعیت جریان مصرف می‌کند.

تفاوت استپ موتور و سروو موتور

استپ موتور برای پروژه‌هایی با دقت مناسب و هزینه کمتر استفاده می‌شود، در حالی که سروو موتور برای کاربردهای سرعت بالا و گشتاور متغیر انتخاب بهتری است.
انتخاب بین این دو موتور به شرایط پروژه، بودجه و سطح دقت مورد نیاز بستگی دارد.

کاربردهای استپ موتور در صنعت

• دستگاه‌های CNC
• پرینترهای سه‌بعدی
• تجهیزات پزشکی
• ماشین‌آلات بسته‌بندی
• صنایع نساجی
• سیستم‌های رباتیک سبک
• تجهیزات آزمایشگاهی

استپ موتور در CNC

در بسیاری از دستگاه‌های CNC کوچک و متوسط، استپ موتور به دلیل قیمت مناسب و کنترل قابل قبول مورد استفاده قرار می‌گیرد. این موتور امکان کنترل دقیق محورهای حرکتی را فراهم می‌کند.

انتخاب استپ موتور مناسب

برای انتخاب صحیح استپ موتور باید به مواردی مانند گشتاور، سرعت، نوع درایور، ولتاژ تغذیه و شرایط محیطی توجه کرد.

نگهداری و افزایش طول عمر استپ موتور

استفاده از درایور مناسب، تهویه کافی، تنظیم صحیح جریان و جلوگیری از بار اضافی، نقش مهمی در افزایش عمر مفید استپ موتور دارد.

آینده استپ موتور در صنعت

با پیشرفت تکنولوژی درایورها و کنترلرها، استپ موتورهای جدید عملکرد نرم‌تر، راندمان بالاتر و نویز کمتر دارند و همچنان جایگاه مهمی در صنعت حفظ خواهند کرد.

جمع‌بندی نهایی

استپ موتور یکی از کاربردی‌ترین موتورهای الکتریکی در صنعت است که به دلیل دقت، سادگی، قیمت مناسب و تنوع کاربرد جایگاه ویژه‌ای در اتوماسیون صنعتی دارد.
اگر پروژه‌ای دارید که به کنترل دقیق حرکت با هزینه منطقی نیاز دارد، استپ موتور همچنان یکی از بهترین انتخاب‌ها خواهد بود.
