در یک پروژه عمرانی، انتخاب مصالح فقط به تهیه فهرستی از اقلام مصرفی محدود نمی‌شود؛ مسئله اصلی این است که هر قلم در زمان درست، با مشخصات فنی درست و متناسب با سیستم اجرایی پروژه تأمین شود.

در تجربه‌ای که از بررسی پروژه‌های ساختمانی و صنعتی داشته‌ام، بیشترین دوباره‌کاری معمولاً از اقلامی شروع می‌شود که در مرحله طراحی کم‌اهمیت به نظر می‌رسند؛ از یک ساپورت تأسیساتی گرفته تا مسیر عبور کابل که پس از اجرای سقف یا دیوار، تغییر آن پرهزینه می‌شود. به همین دلیل، برای مشارکت در پروژه‌های عمرانی بهتر است فهرست مصالح از مرحله فونداسیون تا تأسیسات نهایی به‌صورت یک زنجیره به‌هم‌پیوسته دیده شود.

بخش پروژه	مصالح و تجهیزات اصلی	نکته مهم در کنترل و تأمین
فونداسیون	بتن، سیمان، میلگرد، قالب، افزودنی بتن، عایق	کنترل رده بتن، پوشش میلگرد و کیفیت اجرا
اسکلت	میلگرد، بتن، تیر و ستون، اتصالات، پیچ و مهره	تطابق با نقشه سازه و مشخصات فنی
دیوارچینی و معماری	بلوک، آجر، ملات، گچ، سیمان، عایق	کنترل ابعاد، وزن و الزامات حرارتی
تأسیسات مکانیکی	لوله، اتصالات، شیرآلات، تجهیزات موتورخانه، عایق	فشار کاری، جنس لوله و شرایط بهره‌برداری
تأسیسات برقی	کابل، تابلو، لوله، سینی کابل، نردبان کابل، ترانکینگ دفنی	ظرفیت مسیر، جداسازی مدارها، خوردگی و دسترسی
تجهیزات جانبی	ساپورت، بست، براکت، پیچ و رول‌بولت	تناسب بار، فاصله تکیه‌گاه و نوع زیرسازی

از طرف دیگر، انتخاب تجهیزات باید بر مبنای مشخصات پروژه انجام شود، نه صرفاً نام محصول. استاندارد IEC  61537:2023 برای سیستم‌های سینی کابل و نردبان کابل، الزامات و آزمون‌های مرتبط با نگهداری و عبور کابل‌ها را مشخص می‌کند و در عین حال این سیستم‌ها را از ترانکینگ و داکت کابل جدا می‌داند. بنابراین در تهیه لیست مصالح، «مسیر کابل» را نمی‌توان یک قلم عمومی و قابل جایگزینی با هر محصول دیگری در نظر گرفت.

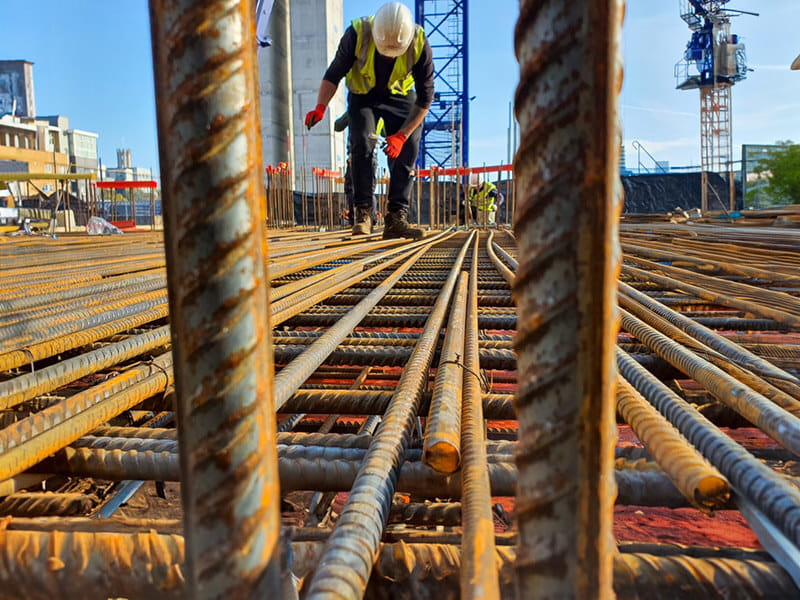

مصالح موردنیاز در مرحله فونداسیون

فونداسیون اولین بخش جدی زنجیره تأمین مصالح در پروژه‌های عمرانی است و هرگونه خطا در این مرحله مستقیماً بر کیفیت و دوام سازه اثر می‌گذارد. اقلام اصلی این بخش معمولاً شامل سیمان، سنگدانه، آب، میلگرد، بتن آماده یا مصالح لازم برای ساخت بتن، قالب‌های فلزی یا چوبی، سیم آرماتوربندی، اسپیسر و مواد افزودنی بتن است.

برای پروژه‌هایی که بتن آماده استفاده می‌کنند، کنترل صرفاً به مقدار سفارش محدود نیست. رده مقاومتی بتن، اسلامپ مورد نیاز، زمان حمل، شرایط آب و هوایی و نحوه تراکم باید پیش از بتن‌ریزی مشخص باشد. در پروژه‌های بزرگ، آزمایش‌های بتن و کنترل نمونه‌ها نیز بخشی از فرایند تضمین کیفیت محسوب می‌شود.

میلگرد نیز باید بر اساس نقشه‌های سازه، قطر، طول، وزن و جزئیات خم و وصله تأمین شود. به نظرم یکی از خطاهای رایج در برآورد مصالح، نگاه صرفاً وزنی به میلگرد است؛ در حالی که برای کنترل واقعی پروژه، تفکیک میلگردهای طولی، خاموت، سنجاقی و اقلام با طول یا شکل خاص، مدیریت پرت و برنامه برش اهمیت زیادی دارد.

در کنار این موارد، قالب‌بندی و متعلقات آن نباید از چک‌لیست حذف شوند. قالب، جک، روغن قالب، اسپیسر و ابزارهای نگهداری، اگرچه در نگاه اول مصالح اصلی سازه محسوب نمی‌شوند، اما نبود هرکدام می‌تواند عملیات بتن‌ریزی را متوقف کند.

مصالح و تجهیزات موردنیاز اسکلت سازه

پس از فونداسیون، فهرست مصالح به نوع اسکلت وابسته می‌شود. در ساختمان‌های بتن‌آرمه، بتن، میلگرد و تجهیزات قالب‌بندی همچنان بخش اصلی تأمین هستند. در اسکلت فلزی، تیرآهن یا مقاطع فولادی، ورق‌های اتصال، نبشی و ناودانی، پیچ‌های سازه‌ای، الکترود یا تجهیزات جوشکاری، مواد ضدخوردگی و رنگ‌های حفاظتی اهمیت بیشتری پیدا می‌کنند.

در اسکلت فلزی، کیفیت اتصال را نمی‌توان صرفاً با خرید فولاد مناسب تضمین کرد. نوع اتصال، روش اجرا، کیفیت جوش یا مشخصات پیچ، آماده‌سازی سطح و کنترل ابعادی همگی بخشی از کیفیت نهایی هستند. بنابراین در فهرست خرید بهتر است «مواد مصرفی اجرای اتصال» جدا از خود مقاطع فولادی ثبت شوند.

تفکیک مصالح بر اساس «مرحله مصرف» بسیار کاربردی‌تر از تهیه یک لیست بلند از کالاهاست. برای مثال، اقلام موردنیاز نصب ستون باید پیش از ورود ستون به کارگاه آماده باشند؛ در غیر این صورت حتی با وجود تأمین کامل فولاد، عملیات نصب متوقف می‌شود.

دیوارچینی، نما و مصالح معماری

در مرحله سفت‌کاری و نازک‌کاری، اقلام پروژه متنوع‌تر می‌شوند. بلوک سیمانی یا سفالی، آجر، ملات، سیمان، ماسه، گچ، عایق‌های حرارتی و صوتی، چسب‌های ساختمانی، مصالح کف، سنگ، سرامیک، شیشه و متعلقات نصب را می‌توان در این گروه قرار داد.

انتخاب مصالح دیوارچینی باید با بار مرده ساختمان، الزامات معماری، عایق‌کاری و جزئیات اتصال به سازه هماهنگ باشد. در ساختمان‌هایی که تأسیسات زیادی از داخل دیوار عبور می‌کنند، ضخامت و نوع دیوار نیز روی امکان اجرای مسیرهای تأسیساتی اثر می‌گذارد.

همین موضوع نشان می‌دهد که فهرست مصالح سازه و تأسیسات نباید کاملاً جدا از هم تهیه شود. مسیر کابل، لوله آب، فاضلاب، کانال تهویه و تجهیزات مکانیکی باید در هماهنگی با معماری و سازه بررسی شوند؛ مخصوصاً در طبقات پرتراکم و سقف‌های کاذب.

تأسیسات مکانیکی؛ از لوله‌کشی تا موتورخانه

در بخش مکانیکی، دامنه تجهیزات بسته به کاربری ساختمان بسیار گسترده است. لوله‌های آب سرد و گرم، فاضلاب، آتش‌نشانی، گاز، لوله‌های سیستم سرمایش و گرمایش، اتصالات، شیرآلات، فلنج‌ها، عایق حرارتی، بست و ساپورت از اقلام اصلی هستند.

برای موتورخانه نیز تجهیزات ممکن است شامل پمپ‌ها، دیگ، چیلر، منبع انبساط، منابع ذخیره، مبدل حرارتی، فیلترها و تجهیزات کنترلی باشد. در پروژه‌های بزرگ، تجهیزات اصلی باید خیلی زودتر از مصالح مصرفی معمولی شناسایی شوند؛ چون زمان ساخت، حمل و نصب آن‌ها می‌تواند روی برنامه زمان‌بندی اثر بگذارد.

نکته مهم دیگر، هماهنگی ساپورت‌های مکانیکی با سازه است. بار تجهیزات و لوله‌ها باید به‌درستی به سازه منتقل شود و محل نصب آن‌ها پیش از اجرای نهایی سقف و دیوار مشخص باشد.

تأسیسات برقی؛ بخش مهمی از لیست مصالح پروژه

فهرست مصالح برق معمولاً شامل کابل‌های قدرت و کنترل، تابلوهای برق، کلید و تجهیزات حفاظتی، چراغ‌ها، جعبه‌های تقسیم، لوله و متعلقات برق، سیستم ارت، تجهیزات جریان ضعیف و سیستم‌های مدیریت مسیر کابل است.

در این میان، مسیر عبور کابل یکی از بخش‌هایی است که در پروژه‌های بزرگ باید از همان مرحله طراحی مورد توجه قرار گیرد. استاندارد IEC 61537:2023 صراحتاً سینی کابل و نردبان کابل را به‌عنوان سیستم‌های مدیریت و نگهداری کابل تعریف می‌کند و برای خود سیستم و تجهیزات نگهدارنده آن آزمون‌هایی از جمله آزمون بارگذاری را در نظر گرفته است.

بنابراین در برآورد مصالح برق، فقط متراژ سینی یا نردبان کافی نیست؛ عرض و ارتفاع مسیر، ضخامت ورق، جنس و پوشش، اتصالات، ساپورت‌ها، پیچ و مهره و نحوه اتصال مسیر به سیستم هم‌پتانسیل نیز باید دیده شود.

سینی کابل؛ انتخاب مناسب برای مسیرهای عمومی و پرتراکم

سینی کابل زمانی گزینه مناسبی است که پروژه به یک مسیر پیوسته و قابل دسترس برای عبور چندین کابل نیاز دارد. ساختار باز یا مشبک آن امکان مشاهده کابل‌ها و در بسیاری از طرح‌ها تهویه مناسب‌تر را فراهم می‌کند.

سینی کابل در پروژه‌هایی که تعداد کابل‌ها زیاد است و دسترسی دوره‌ای برای توسعه یا تعمیر اهمیت دارد، انعطاف بیشتری نسبت به مسیرهای بسته دارد. البته انتخاب بین گالوانیزه گرم، گالوانیزه سرد، استیل یا آلومینیوم باید بر اساس محیط نصب، میزان خوردگی، وزن کابل‌ها و مشخصات پروژه انجام شود. البته که استفاده از بهترین سینی کابل موجود در بازار می تواند تضمین کننده موفقیت پروژه در طولانی مدت خواهد بود.

نردبان کابل؛ مناسب برای کابل‌های سنگین و دهانه‌های بزرگ‌تر

نردبان کابل از دو ریل جانبی و پله‌های عرضی تشکیل می‌شود و ساختار آن برای ایجاد تکیه‌گاه مکانیکی کابل‌ها طراحی شده است. این محصول به دلیل ساختار مقاوم خود برای بارهای قابل‌توجه و کابل‌های با مقطع بزرگ معرفی شده و کاربرد آن در تأسیسات صنعتی مورد توجه قرار گرفته است. همان منبع امکان ایجاد دهانه‌های بلند، تا حدود ۸ متر در شرایط مشخص طراحی، را نیز مطرح می‌کند.

از نظر اجرایی، تفاوت اصلی نردبان با سینی در نوع تکیه‌گاه کابل و میزان باز بودن مسیر است. در مسیرهایی که کابل‌های قدرت سنگین، تعداد زیادی کابل یا نیاز به تهویه و دسترسی بالا وجود دارد، نردبان می‌تواند انتخاب منطقی‌تری باشد. البته این موضوع به معنی جایگزینی همیشگی سینی با نردبان نیست؛ بارگذاری، فاصله ساپورت‌ها، دهانه آزاد، نوع کابل و شرایط محیطی باید مبنای انتخاب باشند. پیشنهاد می کنیم برای مشاهده محصولات یا خرید نردبان کابل به اینجا سری بزنید.

ترانکینگ دفنی؛ وقتی مسیر کابل باید در کف یا زیر سطح نهایی قرار گیرد

ترانکینگ دفنی از نظر کارکرد با سینی و نردبان کابل یکسان نیست. در این سیستم، کابل‌ها داخل یک محفظه قرار می‌گیرند و مسیر می‌تواند در کف، زیر کف نهایی یا به شکل flush/underfloor اجرا شود. استاندارد IEC 61084-2-2  به‌طور مشخص الزامات سیستم‌های ترانکینگ و داکت کابل برای نصب زیرکف، هم‌سطح کف یا روی کف را پوشش می‌دهد.

این ویژگی باعث می‌شود ترانکینگ دفنی در ساختمان‌های اداری، تجاری، مراکز آموزشی و فضاهایی که دسترسی به برق و شبکه باید از کف تأمین شود، کاربرد متفاوتی داشته باشد. مزیت اصلی آن محافظت و سامان‌دهی کابل‌ها در محلی است که استفاده از سینی یا نردبان روباز از نظر معماری یا بهره‌برداری مناسب نیست.

چگونه لیست مصالح را برای یک پروژه عمرانی کنترل کنیم؟

یک لیست مصالح حرفه‌ای باید علاوه بر نام کالا، حداقل مشخصات فنی، واحد، مقدار، مرحله مصرف، زمان موردنیاز، محل مصرف و وضعیت تأمین را مشخص کند. این ساختار به تیم اجرایی اجازه می‌دهد تفاوت بین «مصالح سفارش داده‌شده»، «مصالح تحویل‌شده» و «مصالح نصب‌شده» را به‌صورت دقیق پیگیری کند.

برای سیستم‌های کابل‌کشی نیز بهتر است مسیرها به تفکیک ثبت شوند. برای مثال، به جای یک ردیف با عنوان «مسیر کابل»، سه ردیف جداگانه برای سینی کابل، نردبان کابل و ترانکینگ دفنی ایجاد شود. دلیل این تفکیک فقط خرید نیست؛ هرکدام الزامات نصب، ساپورت، دسترسی و شرایط بهره‌برداری متفاوتی دارند.

تجهیز	ساختار	کاربرد اصلی	مزیت فنی	ملاحظات طراحی
سینی کابل	کف و دیواره پیوسته، ساده یا مشبک	مسیرهای عمومی و پرتعداد	دسترسی مناسب و انعطاف بالا	بار کابل، عرض، ضخامت، خوردگی و ساپورت
نردبان کابل	دو ریل جانبی با پله‌های عرضی	کابل‌های سنگین و مسیرهای صنعتی	تحمل بار و تهویه مناسب	دهانه، فاصله ساپورت و وزن کابل
ترانکینگ دفنی	محفظه بسته	مسیرهای کف و زیرسطحی	حفاظت و هماهنگی با معماری	ظرفیت، مقاومت مکانیکی و دسترسی

در طراحی ساپورت نیز بار واقعی مسیر اهمیت دارد و عضو نگهدارنده و هم اتصال آن به اجزای مجاور باید توان تحمل بار اعمال‌شده را داشته باشند. این نکته در پروژه‌های ساختمانی مهم است، چون مسیرهای کابل ممکن است پس از اجرا با کابل‌های بیشتری نسبت به برآورد اولیه بارگذاری شوند.

به نظرم بهترین روش، نهایی‌کردن مسیرها پیش از خرید عمده تجهیزات است. تغییر عرض سینی، افزایش تعداد مسیرها یا جابه‌جایی ترانکینگ بعد از اجرای کف و سقف می‌تواند هزینه‌ای بسیار بیشتر از اختلاف قیمت اولیه تجهیزات ایجاد کند.
