پروژه سوله سه دهانه (6-30-6 متری) با دو بچه سوله
۳۰۰,۰۰۰ تومان
محصول حاضر سازه صنعتی پروژه سوله سه دهانه 6 متر + 30 متر + 6 متری با دو بچه سوله با فونداسیون نواری است. برای شهر تبریز با تعداد دهانه 3، فاصله قاب ها (عرض چشمه باربر) 6 متر، تعداد قاب سوله در راستاي طولي 10، محل احداث پروژه: شهرستان تبریز بار برف روي زمين در محل احداث 150کيلوگرم بر متر مربع است. همچنین فشار مبناي باد در محل احداث 57 کيلوگرم بر مترمربع، بار مرده سقفها 50 کيلوگرم بر مترمربع، ضريب منطقهاي زلزله 0.35، آيين نامه بارگذاري آئين نامه بارگذاري ايران 98 ويرايش 4 آيين نامه طراحي AISC-LRFD و نوع فولاد مصرفي St-37 است. پروژه صرفا بعنوان نمونه پروژه بوده و برای احداث در سایر نقاط باید محاسبات کنترل شود.
فایلهای دریافتی:
- فایل word دفترچه محاسبات در 55 صفحه
- فایل محاسباتی SAP2000 با ورژن 25.2
- فایل SAFE فونداسیون با ورژن 2016
- فایل اتوکد dwg و PDF نقشهها در 11 شیت A2
نقشه جزئیات سوله سه دهانه 6-30-6 متری با دو بچه سوله
| مشخصات دهانه ها | دهانه شماره 1 | دهانه شماره 2 | دهانه شماره 3 |
| عرض دهانه: | 6 متر | 30 متر | 6 متر |
| طول دهانه: | 54 متر | 54 متر | 54 متر |
| ارتفاع کنج دهانه: | 4.62 متر | 6.79 متر | 4.62 متر |
| ارتفاع تاج دهانه: | 5.78 متر | 9.79 متر | 5.78 متر |
| شيب سقف دهانه: | 20 درصد | 20 درصد | 20 درصد |
| نوع سقف دهانه: | تک شيب | معمولي هشتی | تک شيب |
پیشنمایشها:

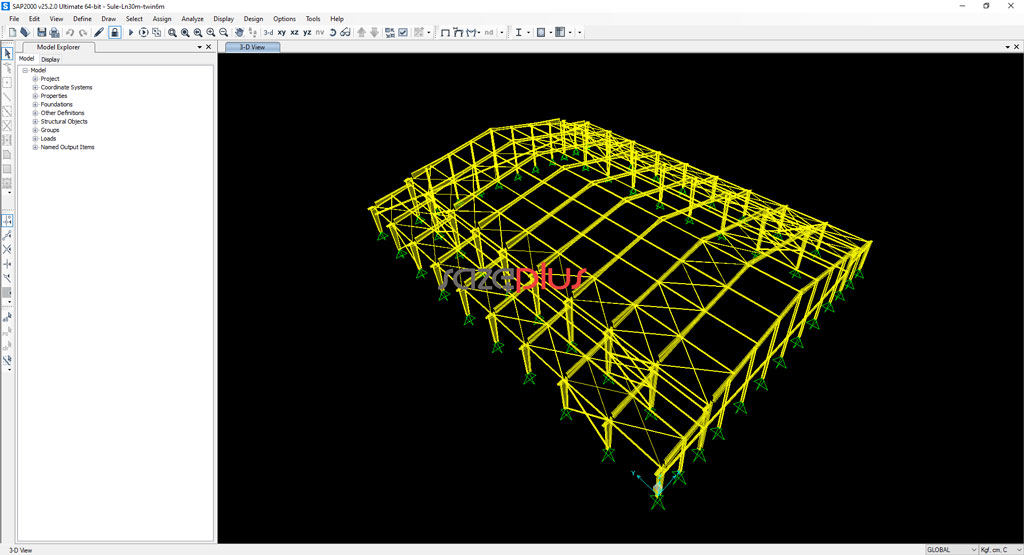

فایل SAP2000 سوله سه دهانه (6-30-6 متری) با دو بچه سوله

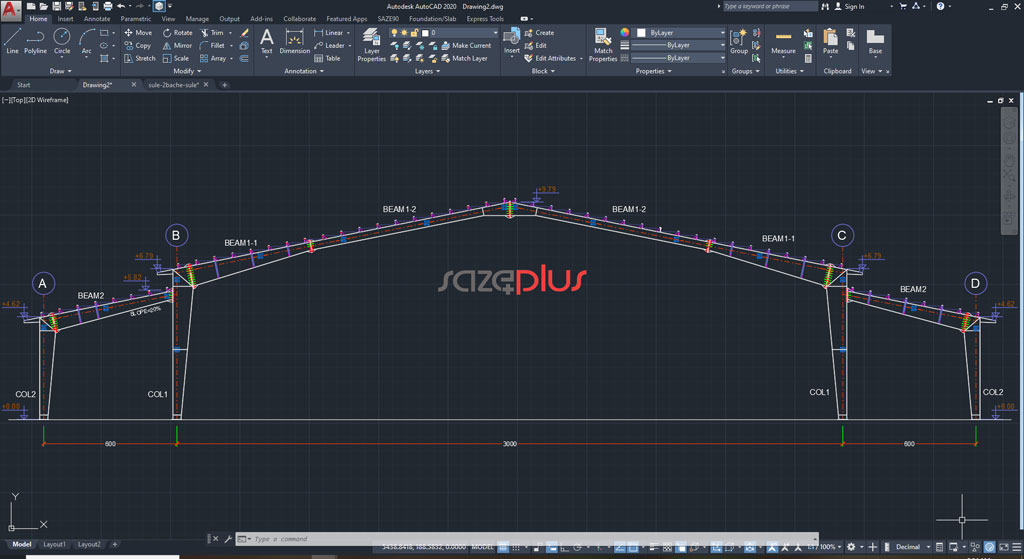

قاب سوله سه دهانه (6-30-6 متری) با دو بچه سوله

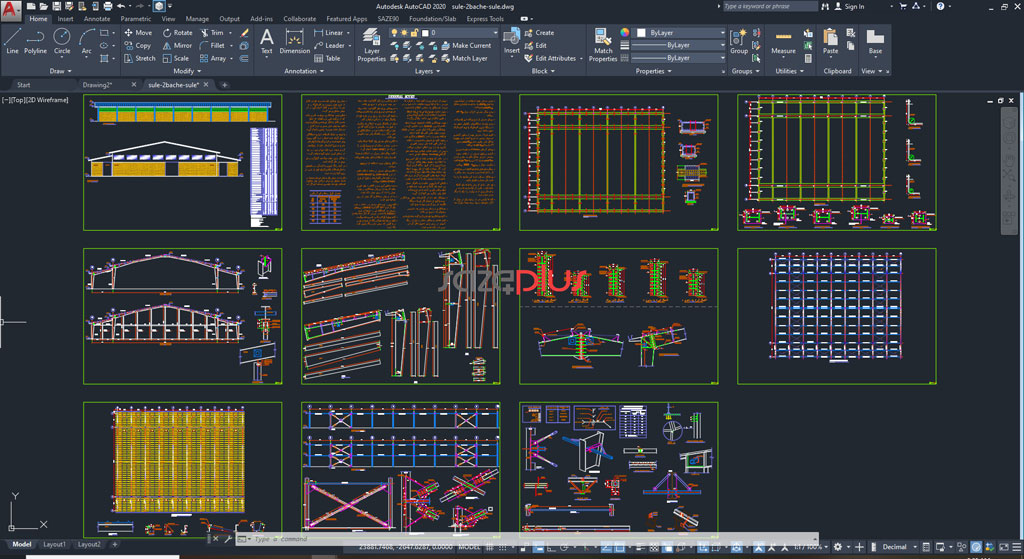

اتوکد پروژه سوله سه دهانه (6-30-6 متری) با دو بچه سوله

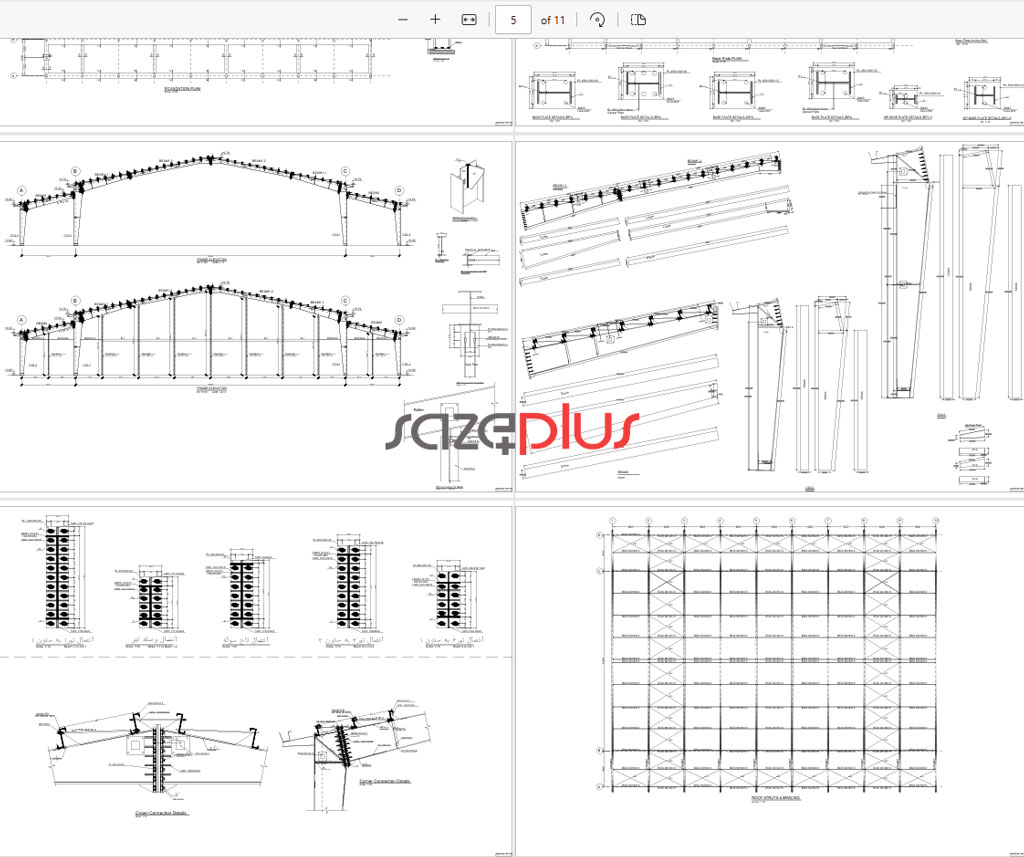

نقشه سوله سه دهانه (6-30-6 متری) با دو بچه سوله

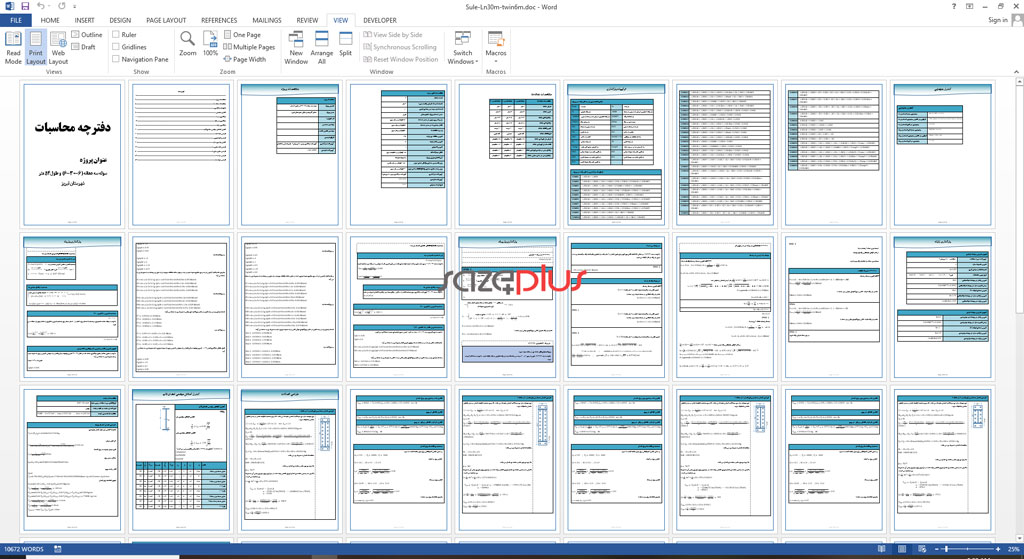

دفترچه محاسبات پروژه سوله سه دهانه (6-30-6 متری) با دو بچه سوله

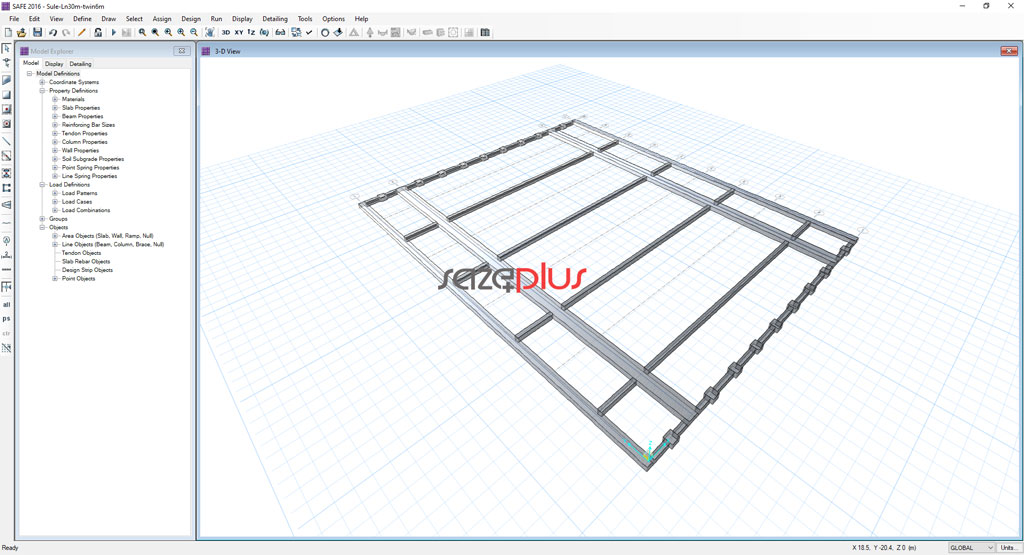

فونداسیون نواری پروژه سوله سه دهانه (6-30-6 متری) با دو بچه سوله
توضیحات تکمیلی
| حجم فایل MB | 4.60 |
|---|---|
| پسوند فایل | dwg, pdf, SDB, FDB, doc |
