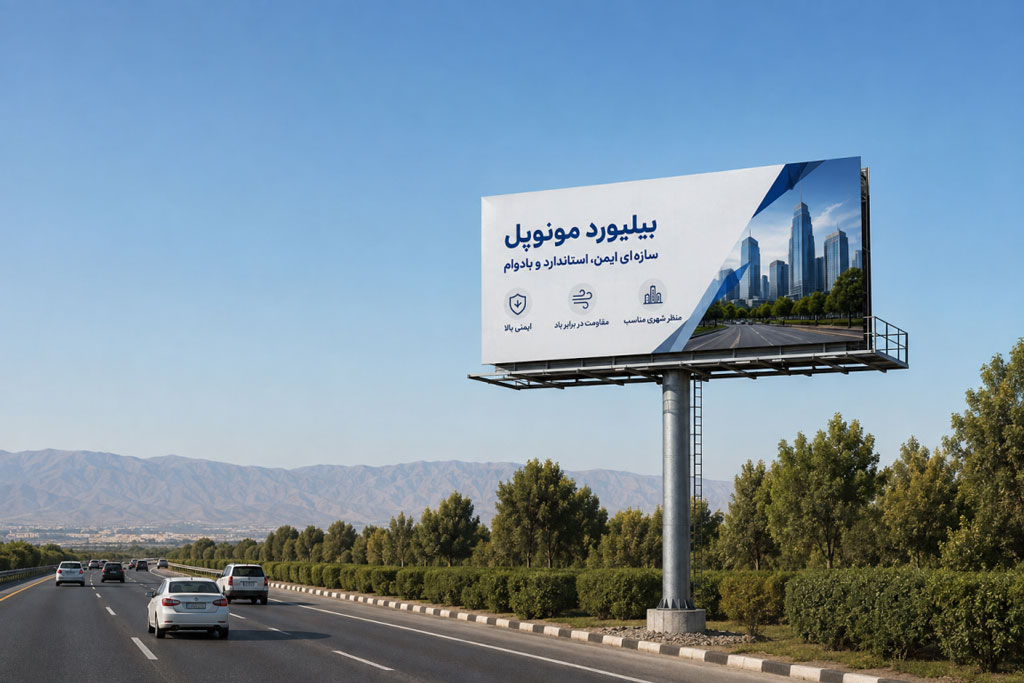

بیلبورد مونوپل (Monopole Billboard) یا بیلبورد تکپایه یکی از متداولترین انواع سازههای تبلیغاتی بزرگمقیاس است که در حاشیه بزرگراهها، آزادراهها، معابر شهری و ورودی شهرها مورد استفاده قرار میگیرد. در این نوع سازه، سطح تبلیغاتی در ارتفاع مشخصی از زمین و روی یک ستون فولادی اصلی قرار میگیرد و به همین دلیل، برخلاف سازههای دوپایه یا H شکل، تنها یک تکیهگاه اصلی در زیر تابلو دارد.
مونوپلها که در برخی منابع با عنوان Unipole نیز شناخته میشوند، به دلیل اشغال کم فضای زمین، ظاهر نسبتاً ساده و امکان دستیابی به ارتفاع زیاد، گزینهای مناسب برای بسیاری از پروژههای تبلیغات محیطی به شمار میروند. با این حال، سادگی ظاهری این سازه به معنای ساده بودن طراحی مهندسی آن نیست. یک بیلبورد تکپایه باید در برابر بارهای قابل توجهی مانند باد، وزن تابلو، وزن تجهیزات، اثرات لرزهای و نیروهای ناشی از شرایط بهرهبرداری پایدار باشد.
در نتیجه، طراحی و اجرای سازه مونوپل نیازمند بررسی همزمان سازه فولادی، اتصالات، صفحهستون، بولتهای مهاری و فونداسیون است تا سازه بتواند نیروهای واردشده را به شکل ایمن به زمین منتقل کند.
بیلبورد مونوپل یا تکپایه چیست؟
بیلبورد مونوپل سازهای فولادی است که از یک ستون اصلی قائم برای نگهداری تابلو تبلیغاتی استفاده میکند. تابلو در قسمت بالایی ستون نصب شده و معمولاً به کمک بازوها، تیرهای افقی و اعضای نگهدارنده به ستون متصل میشود.
مهمترین ویژگی این سیستم، انتقال بخش عمده نیروهای ناشی از وزن و بار باد تابلو به یک ستون مرکزی است. در نتیجه، برخلاف بیلبوردهای دوپایه، فضای بسیار کمتری در اطراف محل نصب اشغال میشود.
از نظر ظاهری، بسیاری از بیلبوردهای مونوپل دارای فرم کلی مشابه حرف T هستند؛ با این تفاوت که شکل دقیق ستون، بازو، قاب تابلو و جزئیات اتصال میتواند بر اساس ابعاد تابلو، ارتفاع نصب، شرایط محیطی و الزامات طراحی متفاوت باشد.
اجزای اصلی سازه بیلبورد مونوپل
یک سازه بیلبورد تکپایه تنها به ستون فولادی محدود نمیشود و معمولاً از چند بخش اصلی تشکیل شده است:
ستون اصلی مونوپل
ستون اصلی مهمترین عضو سازه است و وظیفه انتقال نیروهای ناشی از تابلو و بارهای محیطی به فونداسیون را بر عهده دارد. این ستون میتواند به صورت مقطع لولهای، چندضلعی یا مقاطع ساختهشده از ورقهای فولادی طراحی و تولید شود.
با افزایش ارتفاع تابلو و سطح مؤثر در برابر باد، نیرو و لنگر واردشده به ستون نیز افزایش پیدا میکند؛ بنابراین انتخاب هندسه، ضخامت و مشخصات فولاد ستون از بخشهای مهم طراحی سازه است.
قاب و تیرهای نگهدارنده تابلو
سطح تبلیغاتی معمولاً توسط مجموعهای از تیرها و اعضای فولادی نگهداری میشود. این قسمت باید ضمن تأمین سختی مورد نیاز، امکان نصب، تعویض و نگهداری تابلو را نیز فراهم کند.
اتصالات
اتصالات میان ستون و قاب تابلو، همچنین اتصال ستون به فونداسیون، از بخشهای حساس سازه محسوب میشوند. در این قسمتها باید نیروهای محوری، برشی، خمشی و در موارد لازم پیچشی به درستی منتقل شوند.
صفحهستون و بولتهای مهاری
در محل اتصال ستون به فونداسیون معمولاً از صفحهستون و مجموعهای از بولتهای مهاری استفاده میشود. طراحی این قسمت باید متناسب با نیروهای منتقلشده از ستون و ظرفیت بتن و فونداسیون انجام شود.
فونداسیون
فونداسیون وظیفه انتقال نیروهای سازه به خاک را دارد و یکی از مهمترین قسمتهای سیستم سازهای بیلبورد مونوپل است. ابعاد و آرماتورگذاری فونداسیون را نمیتوان صرفاً بر اساس ابعاد تابلو تعیین کرد؛ بلکه شرایط خاک، ارتفاع سازه، بارهای طراحی، مشخصات ستون و نیروهای پای ستون نیز باید در طراحی لحاظ شوند.
مهمترین مزایای بیلبورد مونوپل
استفاده گسترده از سازههای تکپایه در تبلیغات محیطی دلایل متعددی دارد. مهمترین مزایای این سیستم عبارتاند از:
اشغال فضای کمتر
مهمترین مزیت بیلبورد مونوپل، نیاز به فضای محدود در سطح زمین است. در این سیستم، به جای استفاده از چند ستون در زیر تابلو، یک ستون اصلی در مرکز سازه قرار میگیرد.
این ویژگی در محلهایی که زمین محدود است یا حفظ فضای عبور و مرور اهمیت دارد، میتواند یک مزیت قابل توجه باشد.
ظاهر ساده و منظم
بیلبورد تکپایه به دلیل تعداد کم اعضای قابل مشاهده در سطح زمین، معمولاً ظاهر سادهتری نسبت به بسیاری از سازههای چندپایه دارد. این موضوع میتواند در مکانهایی که هماهنگی سازه تبلیغاتی با منظر شهری اهمیت دارد، مورد توجه قرار گیرد.
امکان افزایش ارتفاع تابلو
یکی از کاربردهای مهم مونوپل، نصب تابلو در ارتفاع زیاد است. ارتفاع مناسب میتواند باعث افزایش قابلیت مشاهده تبلیغ از فاصله دور شود؛ البته ارتفاع نهایی باید بر اساس الزامات پروژه، شرایط محل و طراحی سازه تعیین شود.
مناسب برای حاشیه بزرگراهها و آزادراهها
مونوپلها به دلیل اشغال کم سطح زمین و قابلیت نصب تابلو در ارتفاع زیاد، در مسیرهای پرتردد و حاشیه راهها کاربرد گستردهای دارند.
امکان طراحی برای جهتهای مختلف دید
بسته به نوع سیستم و جزئیات اجرایی، میتوان تابلو را برای یک جهت، دو جهت یا در برخی سیستمها برای پوشش دید از زوایای مختلف طراحی کرد. در سیستمهای چرخان نیز امکان تغییر جهت تابلو وجود دارد، اما استفاده از این قابلیت به نوع سازه و تجهیزات مورد استفاده بستگی دارد.
معایب و محدودیتهای بیلبورد تکپایه
با وجود مزایای متعدد، مونوپل همیشه بهترین گزینه برای تمام پروژهها نیست.
مهمترین محدودیت این سیستم، تمرکز نیرو در یک ستون و در نتیجه افزایش اهمیت لنگر و نیروهای پای ستون است. هنگامی که سطح تابلو بزرگ یا ارتفاع سازه زیاد باشد، بار باد میتواند لنگر قابل توجهی در محل اتصال ستون به فونداسیون ایجاد کند.
همچنین اجرای صحیح فونداسیون، صفحهستون و بولتهای مهاری اهمیت بسیار زیادی پیدا میکند. کوچکترین ضعف در طراحی یا اجرای این قسمتها میتواند عملکرد کل سازه را تحت تأثیر قرار دهد.
از سوی دیگر، افزایش ارتفاع یا ابعاد تابلو لزوماً به معنای افزایش خطی هزینهها نیست و ممکن است باعث افزایش قابل توجه وزن فولاد، ابعاد فونداسیون و هزینههای ساخت و نصب شود. بنابراین انتخاب ابعاد و ارتفاع سازه باید بر اساس یک طراحی مهندسی و اقتصادی انجام شود.
طراحی سازه بیلبورد مونوپل چگونه انجام میشود؟
طراحی یک بیلبورد تکپایه باید بر اساس شرایط واقعی محل نصب و مشخصات دقیق سازه انجام شود. مهمترین اطلاعات مورد نیاز برای طراحی عبارتاند از:
- ابعاد و وزن تابلو
- ارتفاع تابلو از سطح زمین
- شکل و هندسه سازه
- وزن تجهیزات جانبی
- مشخصات و نوع فولاد
- شرایط محیطی و اقلیمی محل
- سرعت و فشار مبنای باد
- شرایط لرزهای منطقه
- مشخصات خاک محل
- نوع و مشخصات فونداسیون
- نوع اتصال ستون به فونداسیون
- شرایط نصب و نگهداری سازه
پس از تعیین اطلاعات اولیه، بارهای وارد بر سازه محاسبه شده و مدل سازهای بر اساس سیستم انتخابشده ایجاد میشود.
نقش بار باد در طراحی بیلبورد مونوپل
بار باد یکی از مهمترین بارهای طراحی سازههای بیلبورد است. دلیل آن نیز سطح نسبتاً زیاد تابلو و قرارگیری آن در ارتفاع است.
باد واردشده به سطح تابلو میتواند نیروی افقی قابل توجهی ایجاد کند. این نیرو از طریق قاب تابلو و ستون به فونداسیون منتقل میشود. هرچه سطح تابلو، ارتفاع نصب یا شرایط باد منطقه افزایش پیدا کند، اثر باد بر طراحی نیز اهمیت بیشتری خواهد داشت.
در یک طراحی مهندسی، صرفاً وزن تابلو ملاک طراحی نیست؛ بلکه اثر بار باد بر تمام اجزای سازه، اتصالات و فونداسیون باید بررسی شود.
به همین دلیل، استفاده از یک ابعاد یا مقطع ثابت برای تمام بیلبوردهای مونوپل رویکرد مناسبی نیست. دو سازه با تابلوهای مشابه اما در دو موقعیت جغرافیایی متفاوت ممکن است به دلیل تفاوت شرایط باد و خاک، نیازمند طراحی متفاوتی باشند.
بررسی اثر زلزله در طراحی بیلبورد
اگرچه در بسیاری از پروژههای بیلبورد، باد میتواند بار جانبی حاکم بر طراحی باشد، اما اثرات لرزهای نیز بسته به شرایط پروژه و الزامات طراحی باید بررسی شود.
جرم سازه، ارتفاع ستون، مشخصات تابلو و نحوه اتصال اجزا میتوانند بر پاسخ لرزهای سیستم اثرگذار باشند. بنابراین نمیتوان بدون بررسی شرایط پروژه، اثر زلزله را برای تمام بیلبوردها حذف یا یکسان فرض کرد.
طراحی نهایی باید بر اساس مقررات و استانداردهای معتبر مورد استفاده در پروژه انجام شود.
فونداسیون بیلبورد مونوپل چگونه طراحی میشود؟
فونداسیون یکی از حیاتیترین بخشهای سازه تکپایه است. برخلاف سازههای معمول ساختمانی که عمدتاً با شبکهای از ستونها و پیها کار میکنند، در مونوپل نیروها در یک محل متمرکز شده و معمولاً لنگر قابل توجهی در پای ستون ایجاد میشود.
در طراحی فونداسیون باید مواردی مانند موارد زیر بررسی شوند:
- ظرفیت باربری خاک
- وزن فونداسیون
- واژگونی
- لغزش
- کشش و فشار زیر پی
- ظرفیت بتن و آرماتور
- عملکرد بولتهای مهاری
- ظرفیت صفحهستون
- انتقال نیرو از ستون به فونداسیون
- نشست و شرایط ژئوتکنیکی محل
بنابراین ابعاد فونداسیون را نمیتوان بدون انجام محاسبات سازهای و بررسی شرایط خاک به صورت عمومی تعیین کرد.
تفاوت بیلبورد مونوپل با بیلبورد H شکل
یکی از رایجترین مقایسهها در حوزه سازههای تبلیغاتی، مقایسه مونوپل با بیلبوردهای دوپایه یا H شکل است.
در سازه H شکل، تابلو معمولاً توسط دو ستون اصلی نگهداری میشود؛ در حالی که در مونوپل، یک ستون مرکزی وظیفه نگهداری تابلو را بر عهده دارد.
مونوپل معمولاً سطح اشغال کمتری دارد و از نظر ظاهری نیز سادهتر است. در مقابل، سازههای H شکل میتوانند در برخی ابعاد و شرایط پروژه، گزینه مناسبی از نظر سیستم باربری و ساخت باشند.
بنابراین انتخاب بین این دو سیستم نباید صرفاً بر اساس ظاهر یا هزینه اولیه انجام شود. عواملی مانند ابعاد تابلو، ارتفاع، شرایط باد، خاک، محدودیت زمین، روش اجرا و الزامات محل نصب باید در تصمیمگیری لحاظ شوند.
آیا بیلبورد مونوپل برای تمام پروژهها مناسب است؟
خیر. مونوپل یک سیستم سازهای پرکاربرد است، اما انتخاب آن باید بر اساس شرایط پروژه انجام شود.
برای تابلوهای کوچک ممکن است یک سیستم سادهتر و اقتصادیتر مناسب باشد و برای تابلوهای بسیار بزرگ یا شرایط خاص نیز ممکن است سیستمهای چندپایه، خرپایی یا سایر سیستمهای سازهای گزینه مناسبتری باشند.
در واقع، بهترین سازه بیلبورد، سازهای است که متناسب با ابعاد تابلو، ارتفاع، شرایط محیطی، محدودیتهای اجرایی و الزامات اقتصادی طراحی شده باشد.
نکات مهم در اجرای سازه بیلبورد تکپایه
کیفیت اجرای مونوپل به اندازه طراحی آن اهمیت دارد. حتی اگر محاسبات سازهای به درستی انجام شده باشند، اجرای نامناسب میتواند عملکرد سازه را کاهش دهد.
کنترل کیفیت جوشها، ابعاد و ضخامت قطعات، کیفیت پیچ و مهرهها، شاقول بودن ستون، موقعیت دقیق بولتهای مهاری، کیفیت بتن و آرماتوربندی فونداسیون و همچنین حفاظت سازه فولادی در برابر خوردگی از جمله مواردی هستند که باید در مرحله اجرا مورد توجه قرار گیرند.
بهخصوص در سازههای بلند، کنترل دقیق هندسه و شاقولی ستون اهمیت زیادی دارد؛ زیرا انحراف از وضعیت طراحی میتواند بر عملکرد سازه و نحوه انتقال نیرو تأثیر بگذارد.
نگهداری و بازرسی بیلبورد مونوپل
بیلبورد یک سازه دائمی و بدون نیاز به نگهداری نیست. قرار گرفتن سازه در معرض باد، بارندگی، تغییرات دما و سایر عوامل محیطی باعث میشود بازرسی دورهای آن اهمیت داشته باشد.
در بازرسیهای دورهای بهتر است وضعیت مواردی مانند:
- خوردگی اعضای فولادی
- جوشها
- پیچ و مهرهها
- بولتهای مهاری
- صفحهستون
- اتصالات تابلو
- تغییر شکل یا انحراف ستون
- وضعیت فونداسیون
- تجهیزات جانبی
بررسی شود.
هرگونه ترک، خوردگی شدید، تغییر شکل غیرعادی یا شلشدن اتصالات باید جدی گرفته شود و پیش از ادامه بهرهبرداری، توسط متخصص مربوطه بررسی شود.
جمعبندی؛ چرا بیلبورد مونوپل پرکاربرد است؟
بیلبورد مونوپل یا تکپایه یکی از مهمترین سیستمهای مورد استفاده در ساخت سازههای تبلیغات محیطی است. اشغال کم فضای زمین، امکان نصب تابلو در ارتفاع زیاد، ظاهر ساده و قابلیت استفاده در مسیرهای پرتردد از مهمترین دلایل محبوبیت این سیستم محسوب میشوند.
با این حال، مونوپل یک سازه مهندسی است و نباید صرفاً بر اساس شکل ظاهری یا ابعاد متداول بازار ساخته شود. بار باد، اثرات لرزهای، وزن تابلو، ارتفاع سازه، مشخصات فولاد، اتصالات، صفحهستون، بولتهای مهاری و شرایط ژئوتکنیکی محل، همگی در طراحی نهایی نقش دارند.
به همین دلیل، طراحی سازه بیلبورد مونوپل باید به صورت اختصاصی و متناسب با شرایط پروژه انجام شود. استفاده از یک مقطع یا فونداسیون ثابت برای تمام پروژهها میتواند باعث افزایش غیرضروری هزینه یا، در شرایط نامناسب، کاهش سطح ایمنی سازه شود.
در نهایت، یک بیلبورد تکپایه مناسب، سازهای نیست که صرفاً بلند یا سنگین باشد؛ بلکه سازهای است که با محاسبات صحیح، انتخاب مناسب سیستم باربر، طراحی اقتصادی اعضا و فونداسیون و اجرای اصولی، بتواند در تمام دوره بهرهبرداری عملکرد پایدار و ایمنی داشته باشد.
