در دنیای کنونی مهندسی عمران، افزایش جمعیت، رشد شهرنشینی و تمرکز ساخت‌وساز در مناطق لرزه‌خیز، لزوم بهره‌گیری از سیستم‌های مقاوم در برابر نیروهای جانبی مانند باد و زلزله را دوچندان کرده است. تجربه زلزله‌های مخرب در دهه‌های اخیر، پژوهش و توسعه راهکارهای نوین مقاوم‌سازی سازه‌ها را برانگیخته است. یکی از مؤثرترین و به‌روزترین این راهکارها، دیوارهای برشی فولادی هستند که به دلیل عملکرد لرزه‌ای عالی، ظرفیت جذب انرژی بالا و اجرای نسبتاً ساده، توجه مهندسان و پژوهشگران را به خود جلب کرده‌اند. در این مقاله، مروری جامع بر مفاهیم پایه، انواع، مزایا و معایب، کاربردها، روش‌های طراحی و تحلیل، مقایسه با سایر سیستم‌های مقاوم و نمونه‌های اجرایی دیوارهای برشی فولادی ارائه خواهد شد. همچنین روندهای نوین پژوهشی، مقررات ملی و تجربیات پروژه‌های واقعی مورد بررسی قرار خواهد گرفت.
بخش اول: مفاهیم پایه دیوارهای برشی فولادی
تعریف و عملکرد

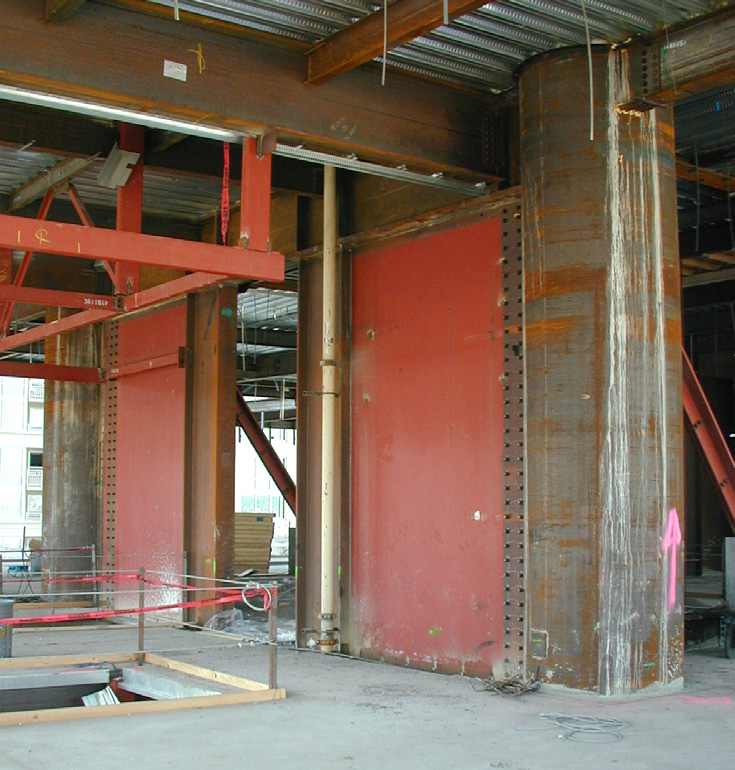

دیوار برشی فولادی (Steel Plate Shear Wall – SPSW) نوعی سیستم باربر جانبی است که متشکل از ورق‌های فولادی (عمدتاً نازک) است که درون قاب‌های فولادی (شامل تیرها و ستون‌ها) نصب می‌شوند. این عضو عمودی، بارهای جانبی ناشی از زلزله و باد را از طریق تشکیل میدان‌های کششی قطری (پس از کمانش ورق) به فونداسیون منتقل می‌کند و از جابه‌جایی‌های جانبی بیش‌ازحد و ریزش سازه جلوگیری می‌نماید.
دیوارهای برشی فولادی در رفتار سازه‌ای خود، مشابه تیرورق‌های قائم و طره‌ای عمل می‌کنند؛ با این تفاوت اساسی که وجود سخت‌کرننده‌ها و ویژگی‌های المانی آن‌ها، شکل‌پذیری و مقاومتی به‌مراتب بالاتر نسبت به سیستم‌های سنتی فراهم می‌آورد.
تاریخچه و پیشینه
هرچند استفاده گسترده از دیوار برشی فولادی از دهه ۱۹۷۰ در ژاپن، آمریکا و کانادا آغاز شد، اما مطالعات دانشگاهی و صنعتی در دهه‌های اخیر، با تکامل نرم‌افزارهای اجزا محدود و ضبط تجربیات زمین‌لرزه، رشد چشمگیری داشته است. عملکرد موفق این دیوارها در زلزله‌های نورث‌ریج آمریکا و کوبه ژاپن سبب توسعه ضوابط طراحی و رواج کاربرد آن‌ها در پروژه‌های مهم به‌ویژه در کشورهای لرزه‌خیز گردید.
اجزا و سازوکار باربری
یک دیوار برشی فولادی متشکل از ورق پرکننده فولادی (Body Plate)، تیرهای افقی فوقانی و تحتانی (Boundary Beams)، ستون‌های مرزی قائم (Boundary Columns) و گاه سخت‌کننده‌هاست. تحت نیروی جانبی، ابتدا ورق فولادی ممکن است دچار کمانش شود، اما میدان کششی قطری در ورق ایجاد خواهد شد که وظیفه اصلی انتقال بار را دارد. این رفتار پس‌کمانشی باعث می‌شود دیوار همچنان ظرفیت باربری قابل توجهی داشته باشد1.
بخش دوم: انواع دیوارهای برشی فولادی
توسعه سیستم‌های دیوار برشی فولادی، منجر به ظهور گونه‌های مختلفی شده که هر یک متناسب با نیاز پروژه، محیط و الزامات اجرایی، انتخاب می‌شوند.
دسته‌بندی کلی
| نوع دیوار برشی فولادی | اجزا / توصیف | ویژگی‌های برجسته | موارد کاربرد |
|---|---|---|---|
| ورق فولادی جدار نازک | تک ورق فولادی بدون stiffener | سبک، اقتصادی، استهلاک انرژی بالا، حساسیت به کمانش | بلندمرتبه، بهسازی |
| ورق فولادی سخت‌شده | stiffener افقی و/یا قطری | سختی و ظرفیت بیشتر، کنترل کمانش | برج‌ها، زلزله شدید |
| دیوار برشی فولادی مرکب | ترکیب فولاد و بتن مسلح | مقاومت مضاعف، عایق حرارتی و صوتی، کنترل کمانش | بیمارستان‌ها، هسته مرکزی |
| موجدار | ورق فولادی با پروفیل موجدار | مقاومت و شکل‌پذیری بهبود یافته، اجرای سریع‌تر | پروژه‌های خاص |
| سوراخ‌دار | ورق فولادی با حفره‌های هدفمند | کاهش وزن و مصالح، تأثیر بر رفتار سازه‌ای | بهسازی یا طراحی خاص |
توضیحات تکمیلی: هر یک از این انواع دارای مزایا و محدودیت‌هایی هستند که انتخاب آن‌ها باید بر اساس نوع پروژه، نیاز لرزه‌ای، شرایط معماری و مسائل اجرایی صورت پذیرد.
۱. دیوار برشی فولادی جدار نازک (ساده)
این نوع رایج‌ترین فرم دیوار برشی فولادی است و صرفاً از یک ورق فولادی نسبتاً نازک بدون تقویت‌کننده‌های میانی تشکیل می‌شود. پس از کمانش اولیه ورق، باربری توسط میدان کششی مورب ادامه خواهد یافت. سرعت اجرا، اقتصادی بودن، شکل‌پذیری عالی و ظرفیت بالای جذب انرژی، از مهم‌ترین ویژگی‌های آن است، اما حساسیت به کمانش و محدودیت در بازشوها و ارتفاع زیاد وجود دارد.
۲. دیوار برشی فولادی سخت‌شده (Stiffened)
در این نوع، stiffenerهای افقی یا مورب (سخت‌کننده) به منظور افزایش ظرفیت کمانشی، کاهش تغییرمکان، افزایش شکل‌پذیری و تحمل بارگذاری چرخه‌ای اضافه می‌شوند. stiffenerها معمولاً به صورت پروفیل‌های فولادی یا صفحات فولادی اضافه روی جان متصل می‌شوند و استفاده از آن‌ها مخصوصاً در پلان‌های بزرگ یا سازه‌های خیلی مرتفع رایج است. تحقیقات نشان داده دیوارهای سخت‌شده پایداری هیسترزیس بهتری دارند و انتخاب آرایش مناسب سخت‌کننده‌ها اهمیت زیادی دارد.
۳. دیوار برشی فولادی مرکب (کامپوزیت)
دیوار برشی مرکب متشکل است از یک یا دو ورق فولادی مرکزی که توسط پوشش بتن مسلح (در یک یا دو سمت) حفاظت و تقویت شده‌اند. این پوشش، علاوه بر تقویت برش ورق جان، از کمانش زودهنگام جلوگیری می‌کند، به مقاومت نهایی کمک می‌نماید و نقش محافظتی حرارتی و صوتی دارد. این نوع دیوار عمدتاً در بیمارستان‌ها، مراکز داده و هسته پروژه‌های بلند جهت ارتقای سختی اولیه، مقاومت پس‌کمانشی و ایمنی حریق کاربرد دارد و معمولاً نیازمند اتصالات خاص میان فولاد و بتن است.
۴. دیوار برشی فولادی موجدار
یکی از نوآوری‌های اخیر، استفاده از ورق فولادی موجدار به جای ورق صاف است. موجدار شدن (به‌ویژه در جهت افقی یا قائم)، مقاومت کمانشی دیوار را افزایش داده و اجرای stiffenerهای سنتی را غیرضروری می‌سازد. این سازوکار علاوه بر کاهش وزن، اجرای سریع و مقاومت مطلوب را به‌همراه دارد. بررسی‌ها نشان داده این نوع دیوارها (مخصوصاً در چیدمان موج افقی) رشد تا ۱۸٪ در مقاومت نهایی را رقم می‌زنند و رفتار پایداری دارند.
۵. دیوار برشی فولادی سوراخ‌دار
در برخی پروژه‌ها جهت سبک‌سازی، عبور تأسیسات یا کنترل رفتار لرزه‌ای، حفره‌هایی با آرایش مشخص (معمولاً منظم و تحت کنترل آیین‌نامه‌ای) در ورق جان ایجاد می‌شود. آرایش و تعداد سوراخ‌ها تأثیر زیادی بر مقاومت، شکل‌پذیری و ظرفیت جذب انرژی دارد. تحلیل‌های غیرخطی نشان داده چنانچه طراحی بازشوها و stiffenerها به‌درستی انجام گیرد، می‌توان رفتار لرزه‌ای مناسبی از این دیوارها انتظار داشت.
بخش سوم: مزایا و معایب دیوارهای برشی فولادی
جدول مقایسه مزایا و معایب
| مزایا | معایب |
|---|---|
| سختی جانبی و مقاومت برشی بسیار بالا | حساسیت به کمانش زودهنگام ورق جان |
| شکل‌پذیری و ظرفیت جذب انرژی فوق‌العاده | نیاز به اجرای دقیق اتصالات و جوشکاری |
| اجرای سریع (پیش‌ساختگی در کارخانه و نصب در محل) | عملکرد نامناسب در برابر آتش‌سوزی بدون عایق کاری مناسب |
| کاهش وزن سازه نسبت به دیوار بتنی | هزینه بالاتر ورق‌های ضخیم یا اجرای stiffenerهای متعدد |
| صرفه‌جویی چشمگیر در مصرف فولاد نسبت به قاب خمشی | دشواری در ایجاد بازشوهای بزرگ |
| مناسب برای مقاوم‌سازی سازه‌های قدیمی | مستندسازی و کنترل کیفیت حین اجرا |
| سهولت تعمیر و جایگزینی بخش‌های آسیب‌دیده | الزامات آیین‌نامه‌ای دقیق و الزامات پایداری تکمیلی |
شرح مزایا و معایب در ادامه بحث به‌تفصیل ارائه می‌شود.
توضیح مزایا
یکی از مهم‌ترین مزایای دیوارهای برشی فولادی، سختی جانبی بسیار زیاد آن‌هاست که موجب کاهش قابل ملاحظه جابه‌جایی‌های نسبی طبقات در هنگام زلزله می‌شود. این امر ضمن تضمین پایداری سازه، آسیب‌های غیرسازه‌ای (مانند شیشه‌گذاری و نما) را نیز کاهش می‌دهد. شکل‌پذیری عالی و ظرفیت جذب انرژی بالا باعث می‌شود انرژی ناشی از زلزله در این دیوارها مستهلک گردد و از انتقال شوک انرژی به سایر اجزای سازه جلوگیری شود. قابلیت ساخت در کارخانه و اجرای سریع در محل پروژه، کنترل کیفیت مطلوب و صرفه‌جویی زمانی قابل ملاحظه را به ارمغان می‌آورد. در پروژه‌های مقاوم‌سازی (retrofit) نیز از این سیستم‌ها می‌توان به سادگی و بدون اضافه‌بار زیاد بر سازه، استفاده کرد.
تشریح معایب
برجسته‌ترین نقطه ضعف این دیوارها، کمانش زودهنگام ورق جان (out-of-plane buckling) است. هرچند میدان کششی پس‌کمانش عمدتاً ظرفیت برش را حفظ می‌کند، اما جزییات طراحی باید طوری باشد که پایداری دیوار در حد مطلوب بماند. برخی معایب اجرایی – شامل الزام به اجرای صحیح جوش‌ها، حساسیت به کیفیت اجرا و الزام به کنترل دقیق کیفیت – نیز وجود دارد. ورق فولادی ذاتاً مقاومت کمی در برابر آتش دارد؛ بنابراین عایق‌کاری حرارتی، بخصوص برای سازه‌های بلند و هسته‌های مرکزی، الزامی است. اجرای بازشوهای بزرگ، به دلیل اختلال در مسیر میدان کششی قطری، پیچیدگی مضاعفی به طراحی می‌بخشد. همچنین نبود رعایت کنترل کیفیت و مستندسازی در اجرا می‌تواند به بروز آسیب‌های سازه‌ای جدی منجر گردد.
بخش چهارم: کاربردهای رایج در ساختمان‌سازی
دیوارهای برشی فولادی طیف وسیعی از پروژه‌ها را پوشش می‌دهند. مهم‌ترین کاربردها عبارت‌اند از:
- ساختمان‌های بلندمرتبه و آسمان‌خراش‌ها: نقش اصلی را در هسته مرکزی (اطراف پله و آسانسور) ایفا می‌کنند، زیرا نیروی زلزله و باد در ارتفاع بالا فوق‌العاده حائز اهمیت است و نیازمند سیستم مقاوم با سختی بالا می‌باشد14.
- ساختمان‌های مسکونی و تجاری در مناطق زلزله‌خیز: انتخاب ایده‌آل برای کنترل حرکت جانبی و تضمین ایمنی ساکنین.
- سازه‌های صنعتی و پل‌ها: با توجه به الزامات کاهش بار مرده و مقاومت ویژه در برابر نیروهای مخالف یا عملکرد ماشین‌آلات، کاربرد دارند.
- پروژه‌های مقاوم‌سازی: اضافه‌کردن دیوار برشی فولادی جهت افزایش مقاومت لرزه‌ای ساختمان‌های فرسوده یا غیرایمن رایج است7.
- هسته‌های سازه‌ای چندگانه: از دیوار فولادی بعنوان بخشی از سیستم ترکیبی (dual system) جهت به حداکثر رساندن جذب انرژی استفاده می‌شود.
در پروژه‌های تخصصی، مانند بیمارستان‌ها یا مراکز مهم شهری، بهره‌گیری از دیوار برشی مرکب یا کامپوزیت نیز معمول گردیده است.
بخش پنجم: روش‌های طراحی و تحلیل دیوار برشی فولادی
اصول کلی طراحی
طراحی دیوارهای برشی فولادی باید به گونه‌ای باشد که:
- سختی جانبی کافی جهت کنترل جابه‌جایی‌های جانبی و کاهش آسیب‌ها تأمین شود.
- شکل‌پذیری و جذب انرژی مطلوب در زلزله‌های قوی تضمین گردد.
- پایداری کمانشی رعایت شده و ضخامت ورق، فواصل تیر و ستون و تعداد stiffenerها مطابق ضوابط آیین‌نامه‌ای انتخاب گردد.
- جزئیات اجرایی از جمله اتصالات، جوشکاری و کنترل کیفیت منطبق بر استاندارد انجام شود.
روش‌های تحلیل
۱. تحلیل خطی
تحلیل خطی عموماً برای پروژه‌های متعارف یا در مراحل ابتدایی طراحی و تخمین حجم اولیه کار مورد استفاده است. با فرض رفتار الاستیک اجزا، موقعیت کمانش اولیه و سختی جانبی اولیه برآورد می‌شود. این روش برای درک رفتار سازه در بارهای زلزله معمولی یا باد کاربرد دارد، اما ظرفیت نهایی و مسایل غیرخطی واقعی را منعکس نمی‌کند.
۲. تحلیل غیرخطی
تحلیل پیشرفته‌تر، مبتنی بر شبیه‌سازی دقیق و لحاظ رفتار غیرخطی مصالح (چون تسلیم پلاستیک فولاد) و اثرات هندسی (مثل کمانش) است. از نرم‌افزارهای قدرتمندی مانند ABAQUS یا SAP2000 برای مدلسازی المان محدود استفاده می‌شود تا:
- رفتار هیسترزیس،
- ظرفیت استهلاک انرژی،
- مکانیزم کمانش ورق و میدان کششی قطری به‌صورت دقیق شبیه‌سازی شود. تحلیل غیرخطی برای پروژه‌های حساس، ویژه یا دارای جزئیات پیچیده (مانند دیوارهای سوراخ‌دار یا موجدار) ضروری است.
۳. روش اجزای محدود (FEA)
روش اجزای محدود یکی از اساسی‌ترین و قدرتمندترین ابزارهای تحلیل و مدلسازی دیوارهای برشی فولادی است که اجازه می‌دهد میدان‌های تنش، مودهای کمانش و رفتار هیسترزیس اجزا به‌دقت بررسی گردد. با به‌کارگیری مش‌بندی مناسب و اعمال بارگذاری چرخه‌ای، طراح قادر به شناسایی نقاط ضعف احتمالی و بهینه‌سازی stiffenerها و اتصالات خواهد بود.
ملاک‌های طراحی
مهم‌ترین پارامترهای طراحی شامل:
- ضخامت ورق فولاد (وابسته به دهانه، ارتفاع و بارگذاری)
- آرایش و مشخصات stiffenerها
- نوع، محل و ابعاد بازشوها
- مشخصات مرزی تیر و ستون‌های اطراف
- جزئیات اجرای اتصالات و محافظت در برابر آتش
همگی باید مطابق آیین‌نامه‌های معتبر و آخرین ضوابط ملی ساختمان (مبحث دهم و آیین‌نامه AISC و FEMA) باشد.
بخش ششم: اتصالات و جزئیات اجرایی
اصول اجرای صحیح
اجرای موفق دیوار برشی فولادی نیازمند:
- کیفیت بالای ساخت و نصب ورق فولادی
- جوشکاری یا پیچ‌کاری صحیح ورق به تیر و ستون‌ها با رعایت ترتیب جوش و جلوگیری از تمرکز تنش
- اجرای سخت‌کننده‌ها طبق نقشه و کنترل کیفیت اتصالات
- پیش‌بینی تمهیدات عایق‌کاری حرارتی خصوصاً برای سازه‌های بلند یا مکان‌های عمومی
- رعایت دقیق مستندسازی و کنترل کیفیت در تمام مراحل اجرا
برای دیوارهای کامپوزیت، نصب برش‌گیرها، پوشش بتنی و اجرای آرماتورگذاری نیز بسیار حائز اهمیت است و باید با دقت کامل انجام شود.
الزامات ویژه اتصال
نوع اتصال مورد استفاده (پیوسته یا مفصلی) بر روی رفتار نهایی دیوار تأثیرگذار است. به‌عنوان نمونه، اتصالات گیردار برای مناطق با ریسک لرزه‌ای زیاد ترجیح داده می‌شوند. جزئیات جوش‌ها باید طبق الزامات آیین‌نامه‌ای باشد تا از وقوع ترک یا گسیختگی جلوگیری شود (به‌طور مثال استفاده از جوش نفوذی کامل برای اتصالات اصلی).
نکات اجرایی مهم
- جلوگیری از خطوط جوش متقاطع
- رعایت توالی جوش جهت جلوگیری از اعوجاج
- استفاده از stiffenerها طبق پلان و در محل‌های مورد نیاز
- کنترل دقیق ضخامت ورق، میزان نفوذ جوش و فاصله پیچ یا جوش‌ها
- حفاظت در برابر خوردگی با رعایت پوشش مناسب ورق‌ها، به ویژه در مناطق مرطوب یا صنعتی
اجرای صحیح این نکات، ضامن رفتار مطلوب لرزه‌ای و درازمدت سیستم خواهد بود.
بخش هفتم: ظرفیت جذب انرژی و شکل‌پذیری
یکی از ویژگی‌های منحصربه‌فرد دیوارهای برشی فولادی شکل‌پذیری بسیار بالا و ظرفیت اتلاف انرژی در بارگذاری چرخه‌ای است. این خصوصیت باعث می‌شود:
- انرژی ناشی از زلزله‌های قوی عمدتاً در ورق فولادی مستهلک شده و از انتقال تنش‌های ناگهانی به سایر اعضای سازه جلوگیری شود.
- دیوار حتی پس از تسلیم اولیه ورق، با تشکیل میدان‌های کششی قطری همچنان باربری خود را حفظ می‌کند.
مطالعات آزمایشگاهی و مدل‌سازی‌های عددی نشان داده‌اند:
- stiffenerهای محیطی و قطری تأثیر شگرفی بر افزایش ظرفیت جذب انرژی و رفتار هیسترزیس پایدار دارند9.
- دیوارهاییسخت شده با stiffener مناسب نسبت به انواع ساده عملکرد بهتری در رفتار غیرخطی و استهلاک انرژی دارند.
- در نمونه‌های مرکب (کامپوزیت)، تعامل بین فولاد و بتن موجب ارتقای چشمگیر سختی، مقاومت نهایی و شکل‌پذیری سیستم می‌شود. این دیوارها عمدتا در پروژه‌هایی با نیاز عملکردی بسیار بالا کاربرد دارند.
بخش هشتم: نمونه‌های واقعی و مطالعات موردی
استفاده از دیوار برشی فولادی در پروژه‌های داخلی و جهانی به صورت قابل توجهی افزایش یافته است. برخی نمونه‌های برجسته عبارت‌اند از:
پروژه‌های شاخص جهانی
- ساختمان بیست طبقه Nippon Steel در توکیو: از اولین پروژه‌های ژاپن که به طور کامل از دیوار برشی فولادی استفاده شد.
- برج شینجوکو نومورا (Shinjuku Nomura Building): با ارتفاع ۲۱۱ متر و ۵۱ طبقه در توکیو ژاپن، هسته مرکزی آن به‌طور کامل با دیوارهای ورق فولادی اجرا شده بود تا جایگزین دیوارهای بتنی گردد، و نیاز عملکرد لرزه‌ای ویژه دست یابد.
- هتل هزار اتاقه هیلتون در دالاس آمریکا: در این سازه لوکس، جهت مقاومت در برابر بادهای شدید و نیروهای جانبی، از دیوار برشی ورق فولادی بهره گرفته شد3.
نمونه‌های داخلی و منطقه‌ای
در ایران و خاورمیانه، کاربرد دیوار برشی فولادی عمدتاً در پروژه‌های بلندمرتبه، بیمارستان‌ها و مقاوم‌سازی سازه‌های مهم انجام شده است. استفاده در مراکز شیمیایی و پالایشگاه‌ها نیز رو به افزایش است. پژوهش‌های متعدد دانشگاهی و صنعتی، بر روی مدل‌های آزمایشگاهی با ورق فولادی سیاه و گالوانیزه، stiffenerهای مختلف و حتی سیستم‌های کامپوزیت انجام شده و نتایج مطلوبی حاصل گردیده است.
بخش نهم: مقایسه دیوار برشی فولادی با سایر سیستم‌های مقاوم در برابر زلزله
جدول مقایسه ویژگی‌ها
| سیستم مقاوم در برابر زلزله | سختی | شکل‌پذیری | جذب انرژی | وزن | سرعت اجرا | هزینه نسبی | ملاحظات ویژه |
|---|---|---|---|---|---|---|---|
| دیوار برشی فولادی | بسیار بالا | بسیار بالا | بسیار عالی | سبک | سریع | متوسط | نیاز به عایق آتش و کنترل کمانش |
| دیوار برشی بتنی | بالا | متوسط | مطلوب | سنگین | کند | بالا | نیاز به قالب‌بندی و curing |
| قاب خمشی فولادی | پایین | بسیار بالا | مناسب | سبک | سریع | بالا | جابه‌جایی نسبی زیاد |
| قاب مهاربندی | متوسط | بالا | بالا | سبک | سریع | پایین | کنترل محدود تغییرمکان جانبی |
مقایسه با قاب خمشی فولادی
قاب خمشی فولادی به دلیل شکل‌پذیری مطلوب و رفتار مطلوب در شرایط غیرخطی مورد توجه است، اما سختی جانبی چندانی ایجاد نمی‌کند؛ لذا کنترل دریفت و تغییرمکان سازه، به ویژه در سازه‌های بلند، تنها با قاب خمشی ممکن نیست و معمولاً ترکیبی از دیوار برشی و قاب خمشی توصیه می‌شود. مطالعات عددی و تجربی نشان داده‌اند که دیوار برشی فولادی می‌تواند تا ۵۰٪ باعث صرفه‌جویی در مصرف فولاد نسبت به قاب خمشی شود و کنترل بهتری بر جابه‌جایی‌های جانبی داشته باشد.
مقایسه با دیوار برشی بتنی
دیوار برشی بتنی سال‌ها یکی از استانداردترین راهکارها برای تأمین سختی و مقاومت جانبی سازه‌ها بود. گرچه دیوار بتنی به راحتی دچار ترک و خردشدگی می‌شود و در برابر زمین‌لرزه‌های بسیار شدید ممکن است دچار شکست ناگهانی گردد، دیوار فولادی با شکل‌پذیری بسیار بالاتر، سختی اولیه بیشتر، وزن کمتر و تعمیر و تعویض آسان‌تر، در پروژه‌های مهم برتری دارد. همچنین اجرای قطعات فولادی در کارخانه، کیفیت بالاتری را تضمین می‌کند و سرعت پروژه را بالا می‌برد؛ اما هزینه مصالح فولادی و الزامات عایق‌کاری حریق و خوردگی، جزو محدودیت‌های آن است.
بخش دهم: ضوابط آیین‌نامه‌ای و مقررات ملی ساختمان
آخرین ویرایش‌های مقررات ملی ساختمان (مبحث دهم و نهم ویرایش ۱۴۰۱ و ۱۳۹۹)، دیوار برشی فولادی را به طور کامل پوشش داده و نکات ویژه زیر را تشریح می‌کند:
- حذف دیوارهای برشی متوسط و الزام استفاده از دیوارهای ویژه در پروژه‌های مهم
- حداقل ضخامت ورق فولادی و حداقل مشخصات stiffenerها بر اساس دهانه و بارگذاری
- طول و ارتفاع مجاز، proportion دهانه به ضخامت، فواصل stiffenerها و اتصالات جوشی یا پیچی باید بر اساس آیین‌نامه ملی، AISC و FEMA انجام شود
- آرایش بازشوها و الزامات مدلسازی در سازه حتماً مطابق با مقررات ملی کنترل شود
- الزام به حفاظت و پوشش ضدحریق و ضدخوردگی بر اساس محیط اجرا و کاربری سازه
رعایت تمامی نکات مذکور، ضمانت عملکرد مطلوب، ایمنی و دوام سیستم را فراهم می‌نماید.
بخش یازدهم: شبیه‌سازی و مدلسازی دیوارهای برشی فولادی
همزمان با پیچیده‌تر شدن پروژه‌ها و نیاز به بهینه‌سازی سازه، شبیه‌سازی عددی دیوارهای برشی فولادی به ابزاری کلیدی در دست طراحان تبدیل شده است. با استفاده از نرم‌افزارهای پیشرفته المان محدود، مهندسان می‌توانند:
- رفتار غیرخطی، میدان کششی، کمانش و تشکیل مفصل‌های پلاستیک را مطالعه کنند
- تأثیر انواع stiffener و آرایش بازشوها یا موجدار کردن ورق را بر رفتار نهایی دیوار بررسی نمایند
- ظرفیت جذب انرژی و هیسترزیس را تحت بارگذاری چرخه‌ای واقعی (مطابق با رفتار زلزله) محاسبه کنند
- طراحی بهینه stiffener و آرماتورها را بر اساس تحلیل نتایج مدلسازی انجام دهند
این مدل‌سازی‌های پیچیده، امروزه حتی به صورت سه‌بعدی برای ساختمان‌های پیچیده با بازشوهای متعدد و شرایط بارگذاری غیرمتعارف نیز اجرا می‌شوند و نقش مهمی در بهبود عملکرد لرزه‌ای، بهینه‌سازی وزن و کاهش هزینه‌های ساخت دارند.
بخش دوازدهم: پژوهش‌ها و روندهای نوین
در دو دهه اخیر، پژوهش‌ها و نوآوری‌های متعددی در زمینه دیوارهای برشی فولادی صورت گرفته است. مهم‌ترین آن‌ها عبارت‌اند از:
- استفاده از stiffenerهای نوآورانه: پژوهش‌های داخلی و خارجی برای یافتن بهترین آرایش سخت‌کننده‌ها (سخت‌کننده قطری، ترکیبی افقی-قائم، موجدار و …) به نتیجه رسیده‌اند که چیدمان مناسب stiffener می‌تواند تا ۴۷٪ باعث افزایش ظرفیت برشی شود.
- توسعه دیوارهای موجدار و سوراخ‌دار: کاهش وزن، مصرف مصالح و اجرای سریع همزمان با حفظ عملکرد مطلوب؛ مطالعات عددی و تجربی ایرانی و خارجی تأییدکننده کارایی این نوع دیوارها است.
- پژوهش‌های میدانی و آزمایشگاهی بر نمونه‌های مرکب: بررسی رفتار تعاملی فولاد و بتن و موارد استفاده بهینه
- مدلسازی المان محدود و توسعه نرم‌افزارهای بومی: برای تحلیل رفتار پیشرفته دیوارهای ویژه در پروژه‌های عظیم و خاص
- مطالعات تجربی بر استفاده از دیوار برشی فولادی در قاب‌های بتنی پیش ساخته: نشان می‌دهد استفاده از ورق فولادی ظرفیت و سختی سازه را به طور قابل ملاحظه‌ای افزایش می‌دهد.
جمع‌بندی و جمع‌بندی تطبیقی
دیوار برشی فولادی نسل نوینی از سیستم‌های مقاوم در برابر بارهای جانبی است که با عملکرد فوق‌العاده در جذب انرژی، شکل‌پذیری، سختی و اجرای سریع جایگزین مناسبی برای سیستم‌های سنتی مانند دیوار بتنی یا قاب خمشی و حتی مهاربندها در سازه‌های بلند و پروژه‌های با اهمیت محسوب می‌شود. الزامات اجرایی، کنترل کیفیت، رعایت ضوابط آیین‌نامه‌ای و انتخاب نوع صحیح سیستم (ساده، سخت‌شده، مرکب، موجدار یا سوراخ‌دار) بسته به نیاز پروژه، کلید موفقیت اجرای درست این سیستم خواهد بود.
تحقیقات روز و مطالعات موردی پروژه‌های موفق جهانی و داخلی، مسیر بهینه طراحی و پیاده‌سازی را هموار ساخته و با توسعه نرم‌افزارهای مدلسازی و ابزارهای تحلیل پیشرفته، دیوار برشی فولادی نه فقط گزینه‌ای جذاب و اقتصادی، بلکه انتخابی ضروری برای آینده ساخت‌وساز ایمن و مقاوم در مناطق با پتانسیل لرزه‌ای بالا است. پایبندی به ضوابط مقررات ملی ساختمان، بهره‌گیری از دانش روز و اجرای دقیق، تضمین‌کننده عملکرد مطلوب و عمر طولانی این سیستم در سازه‌های مهم خواهد بود.
