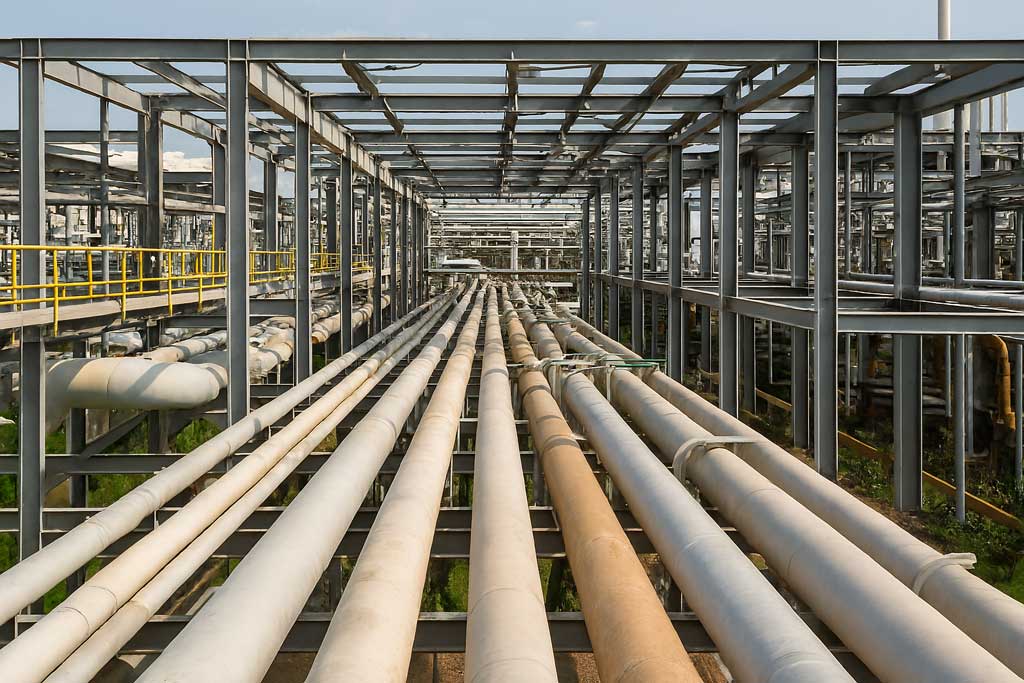

طراحی سازه پایپ رک: اصول، چالش‌ها و راهکارها

1. مقدمه

پایپ رک‌ها سازه‌هایی هستند که در صنایع نفت، گاز، پتروشیمی، نیروگاهی و فرآیندی برای حمل، نگهداری و پشتیبانی لوله‌ها و تجهیزات جانبی به کار می‌روند. این سازه‌ها به دلیل نقش حیاتی در انتقال سیالات، گازها و مواد شیمیایی، باید با دقت بالا و بر اساس اصول مهندسی طراحی شوند تا ایمنی، دوام و کارایی آن‌ها تضمین گردد.

2. اهداف و اهمیت طراحی پایپ رک

• حفظ ایمنی لوله‌ها و تجهیزات در برابر بارهای ثقلی، جانبی و حرارتی
• تسهیل تعمیرات و بازرسی با ایجاد دسترسی مناسب
• بهینه‌سازی مسیر لوله‌کشی برای کاهش هزینه و افت فشار
• افزایش عمر مفید سازه با انتخاب مصالح و روش‌های مقاوم‌سازی مناسب

3. اجزای اصلی پایپ رک

1. قاب‌های اصلی (Frames) – معمولاً فولادی یا بتنی، وظیفه تحمل بارهای قائم و جانبی
2. تیرهای عرضی (Cross Beams) – برای نگهداری مستقیم لوله‌ها
3. پدستال‌ها (Pedestals) – انتقال بار به فونداسیون
4. سیستم مهاربندی (Bracing) – کنترل تغییرشکل و افزایش پایداری
5. سینی‌ها و ساپورت‌های لوله (Pipe Supports) – جلوگیری از لغزش و ارتعاش لوله‌ها

4. اصول طراحی سازه پایپ رک

4.1 تحلیل بارگذاری

بارهای وارد بر پایپ رک شامل:

• بار مرده (Dead Load): وزن سازه، لوله‌ها و تجهیزات
• بار زنده (Live Load): بارهای موقت ناشی از تعمیرات یا عبور پرسنل
• بار حرارتی (Thermal Load): انبساط و انقباض لوله‌ها
• بار زلزله (Seismic Load): بر اساس آیین‌نامه‌های لرزه‌ای مانند ASCE 7 یا استانداردهای محلی
• بار باد (Wind Load): به‌ویژه در مناطق باز و مرتفع

4.2 انتخاب مصالح

• فولاد سازه‌ای: به دلیل مقاومت بالا، شکل‌پذیری و سرعت نصب
• بتن مسلح: برای پدستال‌ها و بخش‌هایی که نیاز به مقاومت در برابر خوردگی دارند
• پوشش‌های ضدخوردگی: رنگ اپوکسی، گالوانیزه گرم یا پوشش‌های صنعتی ویژه

4.3 چیدمان لوله‌ها

• لوله‌های اصلی فرآیندی در مرکز
• لوله‌های خدماتی و اضطراری در لبه‌ها
• رعایت فاصله‌های استاندارد برای جلوگیری از انتقال حرارت و سهولت تعمیرات

4.4 مدل‌سازی و تحلیل

• استفاده از نرم‌افزارهایی مانند ETABS، SAP2000، STAAD.Pro
• مدل‌سازی جداگانه قاب‌ها به دلیل نبود دیافراگم صلب در ترازها
• کنترل تغییرمکان نسبی و مطلق طبق آیین‌نامه

5. چالش‌های طراحی پایپ رک

• نبود آیین‌نامه اختصاصی: اغلب از آیین‌نامه‌های ساختمانی با اصلاحات استفاده می‌شود
• بارهای حرارتی و ارتعاشی: نیازمند طراحی ساپورت‌های انعطاف‌پذیر
• خوردگی در محیط‌های صنعتی: لزوم انتخاب پوشش و جزئیات مقاوم‌سازی
• طول زیاد سازه: تقسیم‌بندی به ماژول‌های کوتاه‌تر برای کنترل تغییرشکل و انبساط

6. راهکارهای بهبود عملکرد

• استفاده از مهاربندی ضربدری یا K-Brace برای افزایش سختی جانبی
• طراحی اتصالات پیچ و مهره‌ای برای سهولت نصب و تعمیر
• پیش‌بینی Joint Expansion برای کنترل انبساط حرارتی
• اجرای سیستم زهکشی و حفاظت کاتدی در مناطق خورنده

7. استانداردها و مراجع مهم

• AISC – طراحی سازه‌های فولادی
• ACI 318 – طراحی اجزای بتنی
• ASCE 7 – بارگذاری و طراحی لرزه‌ای
• PIP (Process Industry Practices) – دستورالعمل‌های خاص صنایع فرآیندی
• API – استانداردهای نفت و گاز

8. نتیجه‌گیری

طراحی سازه پایپ رک ترکیبی از مهندسی سازه، مکانیک سیالات و ملاحظات اجرایی است. موفقیت در این طراحی وابسته به تحلیل دقیق بارگذاری، انتخاب مصالح مناسب، رعایت استانداردها و پیش‌بینی شرایط بهره‌برداری است. با توجه به نقش حیاتی پایپ رک‌ها در صنایع، هرگونه ضعف در طراحی می‌تواند منجر به خسارات سنگین مالی و جانی شود.
