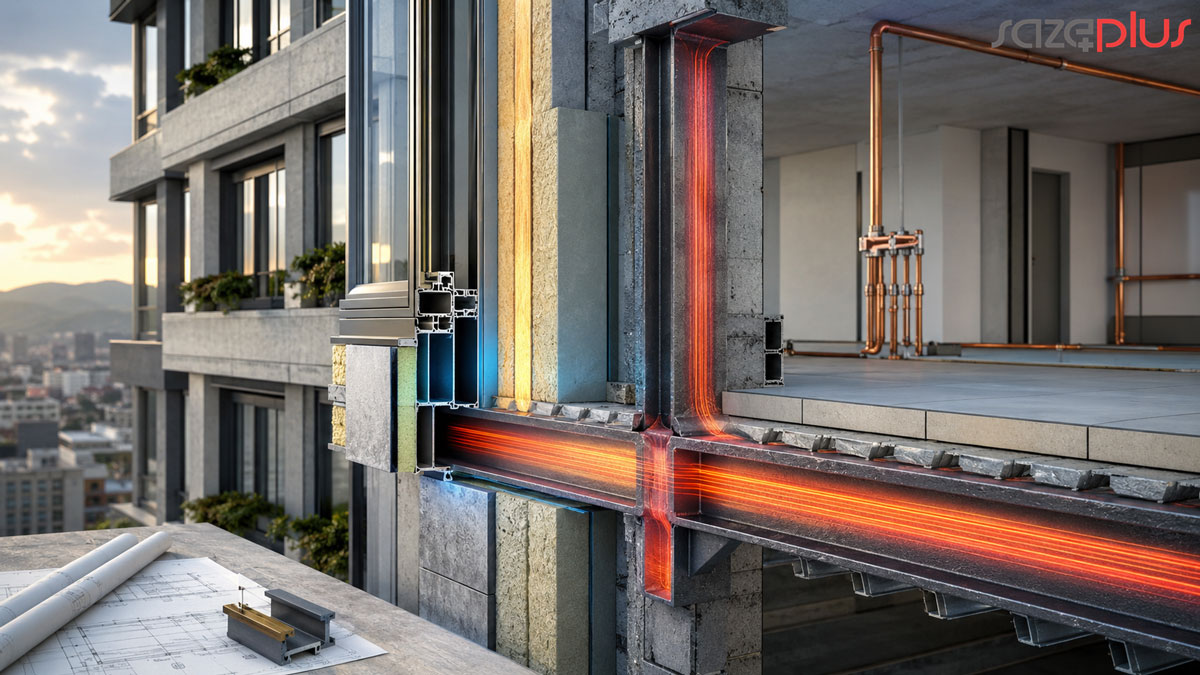

هنگامی که یک المان فلزی، لایهی عایق حرارتی پوستهی ساختمان را سوراخ میکند، مسیری با مقاومت حرارتی کم برای عبور جریان گرما ایجاد میکند؛ این پدیده که «پل حرارتی» (Thermal Bridge) نامیده میشود، یک چالش اساسی در مهندسی ساختمان محسوب میشود. با توجه به اینکه رسانایی گرمایی فولاد حدود ۱۵۰۰ برابر مواد عایق رایج است، حتی یک خرپای فولادی کوچک یا یک براکت فلزی ساده میتواند اتلاف انرژی یک ساختمان مدرن را به شدت افزایش دهد.
انتخاب هوشمندانهی فلزات و مدیریت صحیح رسانایی حرارتی آنها، مستقیماً بر مصرف انرژی، هزینههای نگهداری و آسایش حرارتی ساکنان تأثیر میگذارد. این مقاله به مقایسهی جامع رسانایی گرمایی فلزات پرکاربرد در صنعت ساختمان پرداخته و راهکارهای عملی برای کاهش اثرات منفی آنها ارائه میکند.
۱. مبانی رسانایی گرمایی در فلزات ساختمانی
۱.۱. مفهوم و واحد اندازهگیری
رسانایی گرمایی (Thermal Conductivity) معیاری است که نشان میدهد یک ماده با چه سرعتی میتواند گرما را از ناحیهای با دمای بالاتر به ناحیهای با دمای پایینتر منتقل کند. این ویژگی در واحد وات بر متر کلوین (W/m·K) اندازهگیری میشود و هر چه مقدار آن بالاتر باشد، ماده در هدایت گرما قدرتمندتر است.
۱.۲. مکانیزم هدایت گرما در فلزات
فلزات رسانای حرارتی بسیار خوبی هستند، زیرا دارای الکترونهای آزاد فراوانی در ساختار شبکهی بلوری خود میباشند. این الکترونها میتوانند انرژی حرارتی را با سرعت و کارایی بسیار بالایی در سراسر ماده منتقل کنند. به عبارت سادهتر، هرچه ساختار یک فلز منظمتر و الکترونهای آزاد آن متحرکتر باشند، آن فلز گرمای بیشتری را هدایت خواهد کرد.
۱.۳. روشهای اصلی انتقال حرارت
درک رسانایی گرمایی بهتنهایی کافی نیست؛ باید آن را در کنار سه روش اصلی انتقال حرارت دید:
- رسانش (Conduction): انتقال حرارت از طریق برخورد مستقیم اتمها و مولکولها، که عامل اصلی هدایت حرارت در فلزات است.
- همرفت (Convection): انتقال حرارت از طریق حرکت سیالات (مانند هوا)، که با طراحی مناسب سیستمهای تهویه مدیریت میشود.
- تابش (Radiation): انتقال حرارت به صورت امواج الکترومغناطیسی، که پدیدهای جدا از رسانایی فلزات است.
در ساختمانسازی، رسانش مهمترین مکانیزم مرتبط با پدیدهی پلهای حرارتی فلزی است.
۲. جدول مقایسهی رسانایی گرمایی فلزات
در جدول زیر، مقادیر تقریبی رسانایی گرمایی مهمترین فلزات و آلیاژهای ساختمانی ارائه شده است. این مقادیر میتوانند بر اساس عواملی مانند خلوص، دما و فرآیند ساخت، اندکی تغییر کنند.
منابع جدول: برای مقادیر عددی رسانایی عمدتاً از منابع معتبر فارسی و انگلیسی استفاده شده است.
۳. تحلیل و مقایسهی فلزات کلیدی
برای انتخاب آگاهانهی فلزات در ساختمان، باید رسانایی گرمایی را همیشه در کنار سایر ویژگیها بررسی کرد.
۳.۱. فلزات هادی (مس و آلومینیوم) : پرقدرتترین رساناها
- مس (۴۰۱ W/m·K): پادشاه بیچونوچرای رسانایی در فلزات رایج است. این ویژگی آن را به گزینهی نخست برای کاربردهایی تبدیل میکند که انتقال حرارت هدف اصلی است، مانند سیستمهای گرمایش از کف، لولههای کلکتور خورشیدی و مبدلهای حرارتی.
- آلومینیوم (۲۳۷ W/m·K): با وجود رسانایی کمتر نسبت به مس، وزن سبک آن یک مزیت رقابتی بزرگ در ساختمانسازی محسوب میشود. همین ویژگی، آن را به گزینهای محبوب برای قاب پنجرهها و نماهای شیشهای (Curtain Wall) تبدیل کرده است، جایی که هم استحکام کافی و هم هدایت گرمایی مؤثر مورد نیاز است.
۳.۲. فولاد کربنی (۵۲ W/m·K): چالش اصلی در جدارههای خارجی
فولاد کربنی با وجود رسانایی متوسط، ستون فقرات صنعت ساختمان است. بااینحال، همین ویژگی باعث میشود که در صورت عبور مستقیم از پوستهی عایقشدهی ساختمان، یک «مسیر ابررسانا» برای فرار گرما ایجاد کند. یک تحقیق نشان داده است که با کاهش ضخامت یک مهار فولادی (Steel Stud)، ضریب انتقال حرارت کلی دیوار تا ۱۸.۶۳ درصد کاهش مییابد. همین حساسیت بالا نشان میدهد که طراحی اتصالات فولادی در جدارهها چقدر حیاتی است.
۳.۳. فولاد زنگنزن (۱۶ W/m·K): انتخاب هوشمندانه برای بهرهوری انرژی
جالب توجه است که فولاد زنگنزن، با رسانایی حدود یکسوم فولاد کربنی، کمرساناترین فلز ساختمانی رایج محسوب میشود. این ویژگی آن را به انتخابی بسیار بهتر برای براکتهای نما، اتصالات سازههای سبک و هر نقطهای که یک المان فلزی مجبور است از عایق حرارتی عبور کند، تبدیل میکند. استفاده از فولاد زنگنزن در این نقاط میتواند به طور قابل توجهی شدت پلهای حرارتی را کاهش دهد.
۳.۴. نقره و طلا: سنگینوزنهای علمی با کاربرد عملی محدود
این فلزات گرانبها تنها در قطعات الکترونیکی فوقحساس، تجهیزات دقیق اندازهگیری و اتصالات خاص در آزمایشگاهها کاربرد واقعی در صنعت ساختمان ندارند.
۴. پیامدهای مهندسی: پدیدهی «پل حرارتی» در سازههای فلزی
۴.۱. پل حرارتی چیست و چگونه ایجاد میشود؟
«پل حرارتی» به ناحیهای از پوستهی ساختمان گفته میشود که به دلیل وجود مادهای با رسانایی گرمایی بالا (مانند فلز)، مقاومت حرارتی کلی آن ناحیه به شدت کاهش مییابد. این ناحیه به یک «پل» برای عبور سریع گرما از داخل به خارج (در زمستان) و بالعکس (در تابستان) تبدیل میشود.
رایجترین منابع پلهای حرارتی فلزی در ساختمان عبارتند از:
- مهارهای فولادی (Steel Studs) در دیوارهای سبک (LSF).
- تیرآهنها و ستونهای فولادی که در بالکنها یا پشت بامها از عایق عبور میکنند.
- براکتها و اتصالات فلزی برای نگهداری نماهای سنگین.
- قاب پنجرههای آلومینیومی که خود یک پل حرارتی خطی ایجاد میکنند.
۴.۲. عواقب و هزینههای پلهای حرارتی
این پدیده صرفاً یک نقص طراحی نیست؛ بلکه عواقب فنی و مالی مستقیمی دارد:
- اتلاف انرژی و افزایش هزینه: با ایجاد مسیری با مقاومت کم، گرمایش و سرمایش ساختمان به شدت کاهش یافته و هزینههای انرژی به طور چشمگیری افزایش مییابد.
- کاهش آسایش حرارتی: در زمستان، سطوح داخلی مجاور پل حرارتی بسیار سردتر از سایر نقاط هستند و حس ناخوشایندی ایجاد میکنند.
- خطر میعان، کپک و خوردگی: سرد بودن سطح فلز در داخل ساختمان باعث میشود رطوبت هوا روی آن به حالت مایع درآید (میعان). این رطوبت محیط مناسبی برای رشد کپک و قارچ فراهم کرده و در درازمدت، منجر به خوردگی و زنگزدگی خود فلز و آسیب به مصالح اطراف میشود.
۵. راهکارهای عملی برای کاهش اثرات منفی پلهای حرارتی
خبر خوب این است که با راهکارهای زیر میتوان اثرات منفی پلهای حرارتی را کنترل و یا به طور کامل حذف کرد:
۵.۱. شکست حرارتی (Thermal Break)
اصلیترین راهکار، ایجاد یک شکست حرارتی است. یعنی با قرار دادن یک لایه از مواد با رسانایی بسیار پایین (مانند پلیمرهای مسلح به الیاف – FRP) بین دو بخش فلزی، مسیر مستقیم هدایت گرما قطع شود. این مواد باید همزمان دارای مقاومت مکانیکی بالا و هدایت حرارتی پایین باشند. استفاده از این روش در اتصالات بالکنها، سقفها و هر نقطهی نفوذ فولاد، اجباری است.
۵.۲. بهینهسازی هندسه و ضخامت
کاهش ضخامت مهار فولادی (مثلاً از ۱ میلیمتر به ۰.۷ میلیمتر) میتواند ضریب انتقال حرارت کلی دیوار را تا ۱۸.۶۳ درصد کاهش دهد. همچنین تحقیقات نشان میدهد که افزایش فاصلهی مهارها از ۴۰۰ میلیمتر به ۶۰۰ میلیمتر، مقدار U-value (معیار اتلاف حرارت) دیوار را تا ۲۳ درصد کاهش میدهد.
۵.۳. انتخاب هوشمندانهی فلز
همانطور که در بخش (۳.۳) اشاره شد، جایگزینی فولاد کربنی با فولاد زنگنزن یا حتی استفاده از پروفیلهای آلومینیومی با شکست حرارتی در پنجرهها، میتواند به طور طبیعی شدت پل حرارتی را کاهش دهد.
۵.۴. عایقکاری پیوسته (Continuous Insulation)
پوشاندن کامل المان فلزی از یک یا هر دو طرف با یک لایه عایق حرارتی، روشی مؤثر برای جلوگیری از تماس مستقیم هوای سرد با سطح فلز و کاهش میعان است.
۶. چشمانداز آینده: سمت و سوی پژوهش و فناوری
آیندهی مدیریت حرارت در سازههای فلزی، به سمت دقت بیشتر و مصالح هوشمندتر حرکت میکند. پژوهشهای پیشرو بر دو محور اصلی متمرکز شدهاند:
- مدلسازی دقیق: استفاده از روشهای نوین و سادهشده برای پیشبینی دقیق مقدار U-value دیوارهای دارای اسکلت فلزی، به مهندسان امکان طراحی بهینهتری میدهد.
- تولید قطعات آماده (MSTBA): توسعه و تجاریسازی مجموعههای اتصال سازهای با شکست حرارتی (MSTBA) توسط شرکتهای دانشبنیان، راهکارهای عملی و قابل اطمینانی را برای مهندسان فراهم کرده است.
- جلوگیری از میعان با استاندارد TI: استفاده از استاندارد شاخص دما (Temperature Index) که مقدار آستانهی ۰.۷ برای آن پیشنهاد شده، یک روش علمی برای ارزیابی خطر میعان در جزئیات اجرایی مختلف است.
۷. جمعبندی: جمعبندی و توصیههای نهایی
نتیجهگیری نهایی این است که در مهندسی ساختمان، هیچ فلزی ذاتاً «خوب» یا «بد» نیست؛ بلکه ارزش هر فلز به کاربرد و نحوهی استفاده از آن بستگی دارد. مس و آلومینیوم، رساناهای ایدهآلی برای انتقال حرارت به نقطهی مورد نظر هستند، در حالی که فولاد کربنی، علیرغم رسانایی متوسط، به دلیل استحکام و هزینهی پایین، غیرقابلجایگزین است و مدیریت پلهای حرارتی آن یک ضرورت محسوب میشود.
توصیههای کلیدی برای مهندسان و طراحان:
- برای مقاطع عبوری از عایق، از «فولاد زنگنزن» استفاده کنید: در براکتها، اتصالات نما و هر نقطهای که فلز از پوستهی عایق عبور میکند، فولاد زنگنزن گزینهای به مراتب بهتر از فولاد کربنی است.
- اجرای «شکست حرارتی» را در اتصالات اصلی اجباری بدانید: هیچ تیر یا ستون فولادی که بالکن یا سایبانی را نگه میدارد، نباید مستقیماً و بدون شکست حرارتی از دیوار عبور کند.
- فاصلهی مهارها و ضخامت آنها را بهینه کنید: در دیوارهای با اسکلت فلزی، با افزایش فاصله و کاهش ضخامت مهارها (تا حد مجاز آییننامه)، میتوان به کاهش چشمگیر اتلاف انرژی دست یافت.
- از پنجرههای با قاب «شکست حرارتی» استفاده کنید: هرگز از قاب پنجرههای آلومینیومی ساده استفاده نکنید.
در نهایت، یک ساختمان با کارایی انرژی بالا، حاصل تلفیق هوشمندانهی علم مواد، اصول فیزیک حرارت و دقت در جزئیات اجرایی است. مدیریت رسانایی گرمایی فلزات، یکی از حیاتیترین بخشهای این معادلهی پیچیده است.
