جدول اتوکد تیرچه صنعتی DWG

فایل جدول اتوکد تیرچه صنعتی

اتوکد تیرچه صنعتی بصورت جداول جهت درج در نقشه‌های سازه برای انتخاب سریع و درست تیرچه متناسب با طول دهانه و کاربری مورد نظر است.

• اتوکد تیرچه صنعتی کاربری مسکونی
• اتوکد تیرچه صنعتی کاربری پارکینگ
• اتوکد تیرچه صنعتی کاربری تجاری
• اتوکد تیرچه صنعتی کاربری اداری

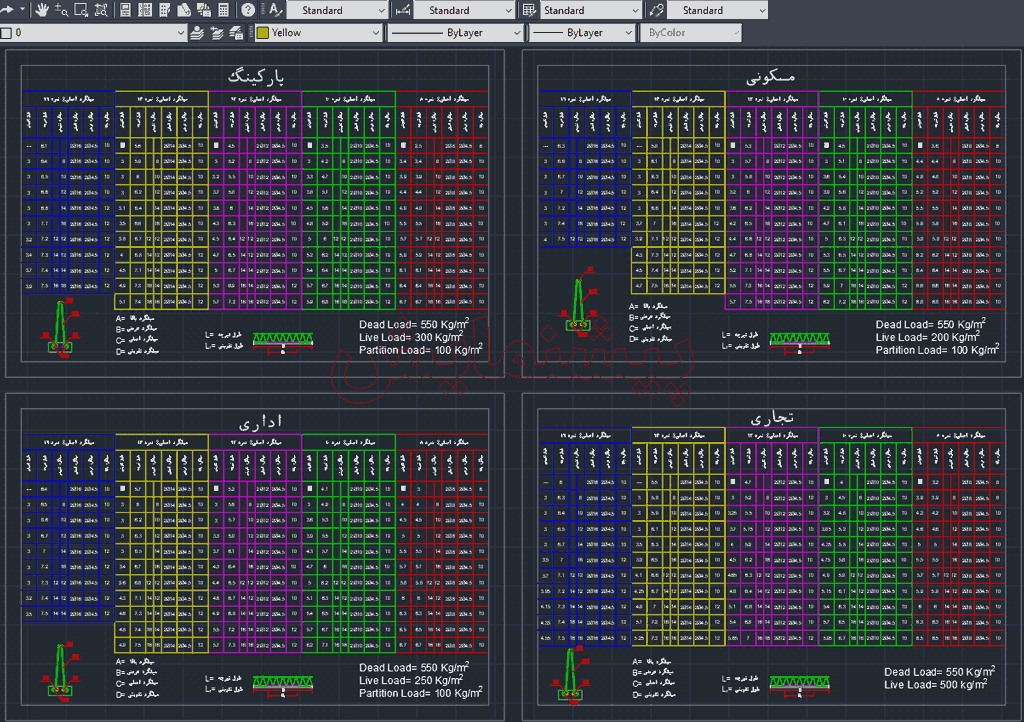

پیشنمایش اتوکد جدول تیرچه صنعتی

پیشنمایش اتوکد جدول تیرچه صنعتی

تیرچه صنعتی استاندارد، به عنوان یکی از مهمترین ارکان سیستم‌های سقف‌سازی مدرن در صنعت ساختمان، محصول فرآیندی کاملاً مهندسی‌شده و تحت نظارت در کارخانه‌های مجهز است که تفاوت بنیادین آن با روش‌های سنتی و کارگاهی در دقیقاً همین "کنترل کیفیت" و "یکپارچگی اجرا" نهفته است. در این روش، برخلاف تیرچه‌های دست‌ساز که وابستگی شدیدی به مهارت فردی کارگران و شرایط متغیر کارگاه دارند، تمامی مراحل تولید از انتخاب مواد اولیه تا مونتاژ نهایی، بر اساس یک پروتکل از پیش تعیین‌شده و منطبق با آخرین ویرایش آیین‌نامه‌های معتبر مانند مبحث نهم و یازدهم مقررات ملی ساختمان و استانداردهای بین‌المللی ایزو انجام می‌پذیرد.

فرآیند تولید این تیرچه‌ها با دستگاه‌های جوش تمامخودکار و با استفاده از سیستم جوش مقاومتی نقطه‌ای صورت می‌گیرد که این فناوری، اتصال کامل و پیوسته میان میلگردهای فوقانی، تحتانی و اعضای قطری (جان‌پناه) را تضمین کرده و از هرگونه نقص در جوشکاری که یکی از رایج‌ترین دلایل شکست تیرچه‌های سنتی محسوب می‌شود، جلوگیری می‌کند.

از منظر طراحی سازه‌ای، تیرچه صنعتی استاندارد صرفاً یک محصول پیش‌ساخته نیست، بلکه عضوی باربر محسوب می‌شود که با محاسبات دقیق مهندسی برای هم‌نشینی با دال بتنی طراحی می‌شود. در تیرچه‌های خرپایی، هندسه دقیق مثلث‌های تشکیل‌شده توسط جان‌پناه‌ها به گونه‌ای محاسبه می‌گردد که تنش‌های برشی به بهترین شکل ممکن به تکیه‌گاه‌ها منتقل شود. همچنین استفاده از میلگردهای با مقاومت بالا و رعایت حداقل پوشش بتنی در بخش فشاری (بتن پاشنه)، از خوردگی آرماتورها در طول عمر مفید ساختمان جلوگیری کرده و دوام سازه را افزایش می‌دهد. از سوی دیگر، تیرچه‌های پیش‌تنیده که نوع دیگری از تیرچه‌های صنعتی هستند، با بهره‌گیری از مقاومت فشاری ذاتی بتن و اعمال نیروی پیش‌تنیدگی توسط سیم‌های فولادی پر مقاومت، قادر به پوشش دهانه‌های بلندتر (گاهی بیش از ۱۲ متر) با خیز منفی کنترل‌شده هستند؛ دستاوردی که با تیرچه‌های معمولی و با این سطح از ایمنی تقریباً غیرممکن است.

مزیت کلیدی دیگر این تیرچه‌ها، نقض ناپذیری در برابر تغییرات غیرمجاز است. از آنجایی که این محصول تحت نظارت ناظران فنی و با تأییدیه واحد کنترل کیفیت کارخانه تولید می‌شود، نقشه‌های اجرایی آن با دقت یک دهم میلیمتر بسته‌بندی و به کارگاه ارسال می‌گردد. این دقت باعث می‌شود که فاصله تیرچه‌ها از یکدیگر (معمولاً ۵۰ تا ۷۵ سانتی‌متر)، طول نشستن بر روی تیرهای اصلی و میزان هم‌پوشانی با کلاف‌های اتصال دقیقاً مطابق با فرضیات محاسباتی مهندس محاسب باشد. این موضوع نه تنها از بروز خطای انسانی در فاصله‌گذاری یا قلم‌زدن بیمورد اعضای فولادی جلوگیری می‌کند، بلکه نیاز به اجرای شمع‌بندی (اسکافلد) سنگین در دهانه‌های بلند را به شدت کاهش داده یا کاملاً حذف می‌کند و در نتیجه سرعت اجرای اسکلت ساختمان را تا چندین برابر افزایش می‌دهد.

در نگاه اقتصادی و اجرایی، اگرچه هزینه خرید اولیه تیرچه صنعتی ممکن است اندکی بالاتر از تیرچه دست‌ساز به نظر برسد، اما تحلیل هزینه‌ی چرخه حیات (Life Cycle Cost Analysis) نشان می‌دهد که این محصول از نظر اقتصادی به مراتب به‌صرفه‌تر است. کاهش چشمگیر حجم بتن‌ریزی در واحد سطح به دلیل بهینه‌سازی ارتفاع سقف، کاهش مصرف میلگرد حرارتی به واسطه یکپارچگی عملکرد شبکه‌های جوش‌شده، حذف هزینه‌های پنهان ناشی از دوباره‌کاری و تعمیر ترک‌های موضعی و در نهایت افزایش ایمنی کارکنان در حین اجرا، از جمله عواملی هستند که تیرچه صنعتی استاندارد را به یک انتخاب هوشمندانه برای پروژه‌های امروزی تبدیل کرده‌اند. به این ترتیب، تیرچه صنعتی استاندارد نه یک کالای لوکس، که یک الزام فنی برای دستیابی به ساختمانی با عملکرد لرزه‌ای مطلوب و عمر مفید واقعی است.

مطالعه بیشتر: سقف تیرچه و بلوک در ویکی‌پدیا
