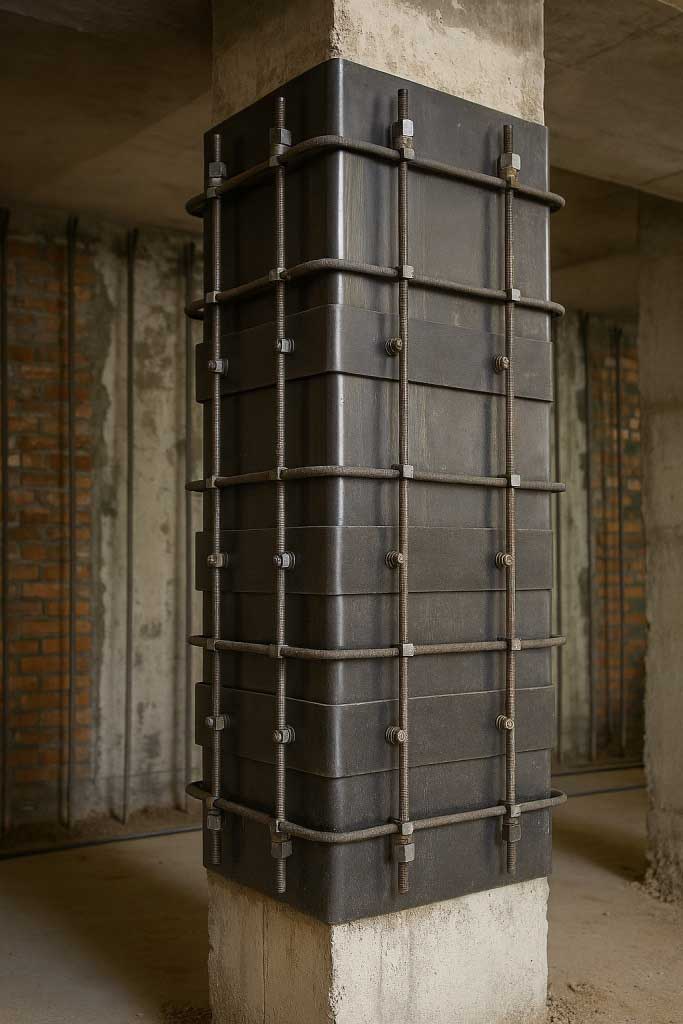

ژاکت فولادی یک روش شناختهشده و گسترده برای تقویت و بهسازی سازههای بتنآرمه است. این روش با پوشش یا چسباندن قطعات فولادی به سطوح اعضای بتنی ظرفیت باربری، سختی و شکلپذیری را افزایش میدهد و عملکرد سازه را در مقابل بارهای محوری، خمشی، برشی و زمینی بهبود میبخشد.
فهرست مطالب
- مقدمه
- اهداف و مکانیسم عملکرد
- انواع ژاکت فولادی و کاربرد هر کدام
- معیارهای انتخاب روش مناسب
- طراحی کلی و اصول فنی (بدون فرمول)
- جزئیات اجرایی و روشهای اتصال
- کنترل کیفیت و نگهداری پس از اجرا
- مزایا و محدودیتها
- نکات بهینهسازی برای انتشار در وردپرس
- چکلیست اجرایی و طراحی
- پرسشهای متداول
- نتیجهگیری
اهداف و مکانیسم عملکرد
- اهداف اصلی: تقویت ظرفیت محوری و خمشی، افزایش مقاومت برشی، بهبود شکلپذیری و جذب انرژی، جلوگیری از کمانش و کنترل توسعه ترکها.
- مکانیسم عملکرد: ژاکت فولادی با ایجاد تعامل مکانیکی و چسبندگی بین فولاد و بتن، باعث میشود عضو بتنی و قطعات فولادی بهصورت یک مقطع مرکب عمل کنند و نیروها میان این دو منتقل شوند. رفتار مرکب مستلزم مهار و اتصال مناسب است تا فولاد بتواند سهم مؤثر خود را در مقاومت و سختی ایفا کند.
انواع ژاکت فولادی و کاربرد هر کدام
- صفحات جانبی یا پوشش موضعی
- کاربرد: تقویت موضعی تیرها و ستونها برای افزایش مقاومت خمشی و برشی.
- مزیت: نصب سریع و مناسب برای اصلاحات جزئی.
- غلاف کامل یا بسته ستون
- کاربرد: تقویت کلی ستونها برای کنترل کمانش و افزایش مقاومت محوری.
- مزیت: بهترین کنترل روی کمانش و افزایش شکلپذیری.
- نوارها و باندهای فولادی
- کاربرد: مهار و جلوگیری از کمانش، مناسب برای اعضای بلند یا با ضریب کمانش بالاتر.
- مزیت: مصرف فولاد کمتر و نصب آسان در برخی شرایط.
- پروفیلهای زاویهای و کانالها
- کاربرد: تقویت گوشهها، لبهها و مواضع اتصال در تیرها و دیوارها.
- مزیت: تمرکز تقویت در نقاط بحرانی.
- سیستمهای ترکیبی فولادی با پوششهای دیگر
- کاربرد: ترکیب با FRP، بتن پلیمری یا ملاتهای ترمیمی برای بهینهسازی عملکرد و کنترل خوردگی.
- مزیت: امکان کاهش ضخامت ژاکت یا بهبود دوام در محیطهای خورنده.
معیارهای انتخاب روش مناسب
- هدف تقویت: اگر هدف افزایش ظرفیت محوری است، غلاف کامل اولویت دارد؛ برای بهبود خمشی یا برشی، صفحات جانبی مناسبترند.
- وضعیت دسترسی: دسترسی کامل به سطح عضو امکان نصب غلاف را میدهد؛ در دسترسی محدود، استفاده از نوارها یا صفحات موضعی معقولتر است.
- شرایط محیطی: در شرایط خورنده باید پوششهای مناسب و آلیاژهای مقاوم انتخاب شود.
- حساسیت معماری یا وزن: در سازههایی که افزایش وزن یا تغییر معماری محدود است، گزینههای کمضخامت و سبکتر یا ترکیبی بررسی شود.
- هزینه و زمان: برخی راهکارها هزینه و زمان اجرای بیشتری دارند؛ انتخاب باید متناسب با بودجه و زمانبندی پروژه باشد.
طراحی کلی و اصول فنی بدون فرمول
- تعامل بتن و فولاد: طراحی باید طوری باشد که انتقال نیرو از بتن به فولاد تضمین شود؛ کیفیت اتصال تعیینکننده عملکرد مرکب خواهد بود.
- بررسی وضعیت موجود: قبل از طراحی، لازم است وضعیت بتن، آرماتورها، ترکها، خوردگی و مقاومت واقعی عضو ارزیابی و ثبت شود.
- انتخاب ضخامت و نوع فولاد: بر اساس اهداف تقویت، ضخامت و جنس ورق یا پروفیل انتخاب میشود تا ظرفیت و دوام مورد انتظار تأمین گردد.
- طراحی اتصال: نوع و تعداد انکرها، بولتها یا پینها باید طوری تعیین شود که انتقال برش و نیروهای محلی تأمین شود.
- پایداری و کمانش: در اعضای فشاری مانند ستونها، طراحی باید پایداری مقطع مرکب را تضمین کند و از ایجاد وضعیت کمانش محلی یا کلی جلوگیری نماید.
- کنترل ترک و سرویسدهی: هدف طراحی تنها دستیابی به مقاومت نهایی نیست؛ کنترل ترکها و رفتار در محدوده سرویس دهی نیز باید لحاظ شود.
جزئیات اجرایی و روشهای اتصال
- آمادهسازی سطح بتن
- پاکسازی کامل از لایههای ضعیف، ملات سست، رنگ و زنگ؛
- ترمیم ترکها و نواحی تعمیری پیش از نصب ژاکت؛
- در صورت نیاز انجام شاتبلست یا سندبلاست برای بهبود تماس و چسبندگی.
- روشهای متداول اتصال
- انکربولت مکانیکی و شیمیایی برای مهار ورقها؛
- پینها و میلههای مهاری برای انتقال برش؛
- جوشکاری قطعات فولادی در محلهای مناسب با کنترل کیفیت جوش؛
- استفاده از ملات یا چسبهای صنعتی برای تکمیل تماس و جلوگیری از وجود فضای خالی.
- ترتیب نصب
- نصب شاسیهای موقت و گیرهگذاری، قرار دادن ورقها و پروفیلها، محکمکاری نهایی انکربولتها و انجام جوشهای مورد نیاز، درزگیری مشکلات لبهای و پوشش نهایی ضدخوردگی.
- پوشش و حفاظت
- اجرای پوششهای اپوکسی، رنگهای صنعتی یا گالوانیزاسیون، توجه ویژه به درزها و محلهای اتصال برای جلوگیری از ورود رطوبت.
کنترل کیفیت و نگهداری پس از اجرا
- بازرسیهای اجرایی
- بازرسی چشمی جوشها و اتصالات؛
- آزمون کشش انکربولت و تست pull-off برای اطمینان از کیفیت اتصال؛
- کنترل ضخامت پوشش ضدخوردگی و پوششدهی کامل سطوح.
- مانیتورینگ پس از نصب
- ثبت و پایش ترکها و تغییرمکانها در دورههای زمانی مشخص؛
- بررسی دورهای پوششها و محکم بودن پیچ و جوشها؛
- در پروژههای حساس نصب حسگرهای تغییرشکل و کرنش برای نظارت بلندمدت.
- برنامه نگهداری
- برنامه بازدید منظم و واگذاری عملیات ترمیم پوشش یا تعویض اجزای خوردهشده؛
- ثبت عملیات انجامشده و وضعیت سازه برای مرجعهای آتی.
مزایا و محدودیتها
- مزایا
- افزایش محسوس مقاومت و سختی؛
- بهبود شکلپذیری و جذب انرژی در مقابل بارهای دینامیکی؛
- کنترل مؤثر کمانش در ستونهای تقویتشده؛
- امکان تقویت موضعی و کلی با راهکارهای متنوع.
- محدودیتها و معایب
- افزایش وزن سازه و احتمال تغییر رفتار دینامیکی؛
- نیاز به دسترسی مناسب برای اجرای صحیح؛
- حساسیت عملکرد به کیفیت اتصال و خوردگی؛
- در برخی شرایط هزینه و زمان اجرای بیشتر نسبت به راهکارهای جایگزین.
نکات بهینهسازی برای انتشار در وردپرس
- عنوان و ساختار صفحات
- استفاده از عنوان کوتاه و شامل کلمه کلیدی در H1؛
- تقسیم مقاله به بخشهای H2 و H3 برای خوانایی و SEO.
- محتوای بصری
- استفاده از تصاویر اجرایی با توضیحات و متن alt شامل کلمه کلیدی؛
- ارائه شماتیکهای اجرایی و عکسهای جزئیات اتصال برای افزایش زمان ماندگاری خواننده.
- فرمت متن
- پاراگرافهای کوتاه، لیستهای بولت و جعبههای نکته برای خوانایی؛
- افزودن Table of Contents در ابتدای مقاله برای هدایت کاربر.
- سرعت و موبایلفرندلی
- فشردهسازی تصاویر و استفاده از lazy loading؛
- بررسی نمایش مقاله و تصاویر در موبایل قبل از انتشار.
- FAQ و schema
- افزودن بخش سوالات متداول برای گرفتن نتایج غنی؛
- درج metadata مناسب و استفاده از slug کوتاه و خوانا.
- درج نکات اجرایی بدون فرمول
- ارائه جداول توضیحی برای انتخاب نوع ژاکت بر اساس هدف و دسترسی؛
- لینکدهی به مقالات مرتبط درباره ترمیم بتن، پوششهای ضدخوردگی و استانداردهای محلی.
چکلیست اجرایی و طراحی
- قبل از شروع: ارزیابی وضعیت موجود، تهیه گزارش فنی و نقشههای اجرایی.
- انتخاب روش: تطبیق نوع ژاکت با هدف تقویت و شرایط سایت.
- طراحی اتصال: تعیین نوع و تعداد انکرها و روشهای مهاری.
- آمادهسازی: پاکسازی و ترمیم بتن، برنامهریزی ایمنی کارگاهی.
- نصب: گیرهگذاری موقت، نصب ورقها یا پروفیلها، انجام جوش و نصب انکربولتها.
- پوشش و حفاظت: اجرای رنگ یا پوشش حفاظتی و آببندی درزها.
- کنترل کیفیت: آزمونهای pull-off، بازرسی جوش و ثبت نتایج.
- پایش: برنامه بازدید دورهای و ثبت وضعیت سازه.
پرسشهای متداول
- آیا ژاکت فولادی نسبت به FRP بهتر است؟ ژاکت فولادی در افزایش مقاومت محوری و کنترل کمانش عملکرد بهتری دارد؛ اما FRP در کاهش وزن و مقاومت در برابر خوردگی مزیت دارد. انتخاب به هدف تقویت و شرایط محیطی بستگی دارد.
- آیا نصب ژاکت باید کل سازه را متوقف کند؟ اغلب میتوان نصب را به صورت موضعی و مرحلهای انجام داد تا توقف کامل سازه لازم نشود؛ برنامه زمانبندی باید بر مبنای ایمنی و دسترسی تنظیم شود.
- چگونه از خوردگی جلوگیری کنیم؟ استفاده از پوششهای حفاظتی مناسب، آببندی دقیق درزها و نگهداری دورهای از مهمترین اقدامات است.
- آیا ژاکت قابل بازگشت است؟ در مواردی که از اتصال مکانیکی و پیچها استفاده شود، امکان جداسازی وجود دارد؛ اما در عمل پوشش و اتصالات اغلب دائمی محسوب میشوند.
نتیجهگیری
ژاکت فولادی یک راهکار عملی، قابل اعتماد و متنوع برای تقویت سازههای بتنآرمه است که در موارد نیاز به افزایش مقاومت محوری، کنترل کمانش و بهبود شکلپذیری بهطور گسترده کاربرد دارد. انتخاب موفقیتآمیز راهکار مستلزم ارزیابی دقیق وضعیت موجود، طراحی اتصال مناسب، اجرای دقیق و برنامه نگهداری بعد از اجرا است.
